ГМИ-7-1
Импульсный модуляторный лучевой тетрод
Описание
Назначение и применение
ГМИ-7-1 — стеклянный импульсный модуляторный лучевой тетрод для сильноточной коммутации в импульсных модуляторах. При подборе учитывают полное обозначение, поскольку индекс исполнения имеет значение.
Полное описаниеСвернуть описание
Конструкция

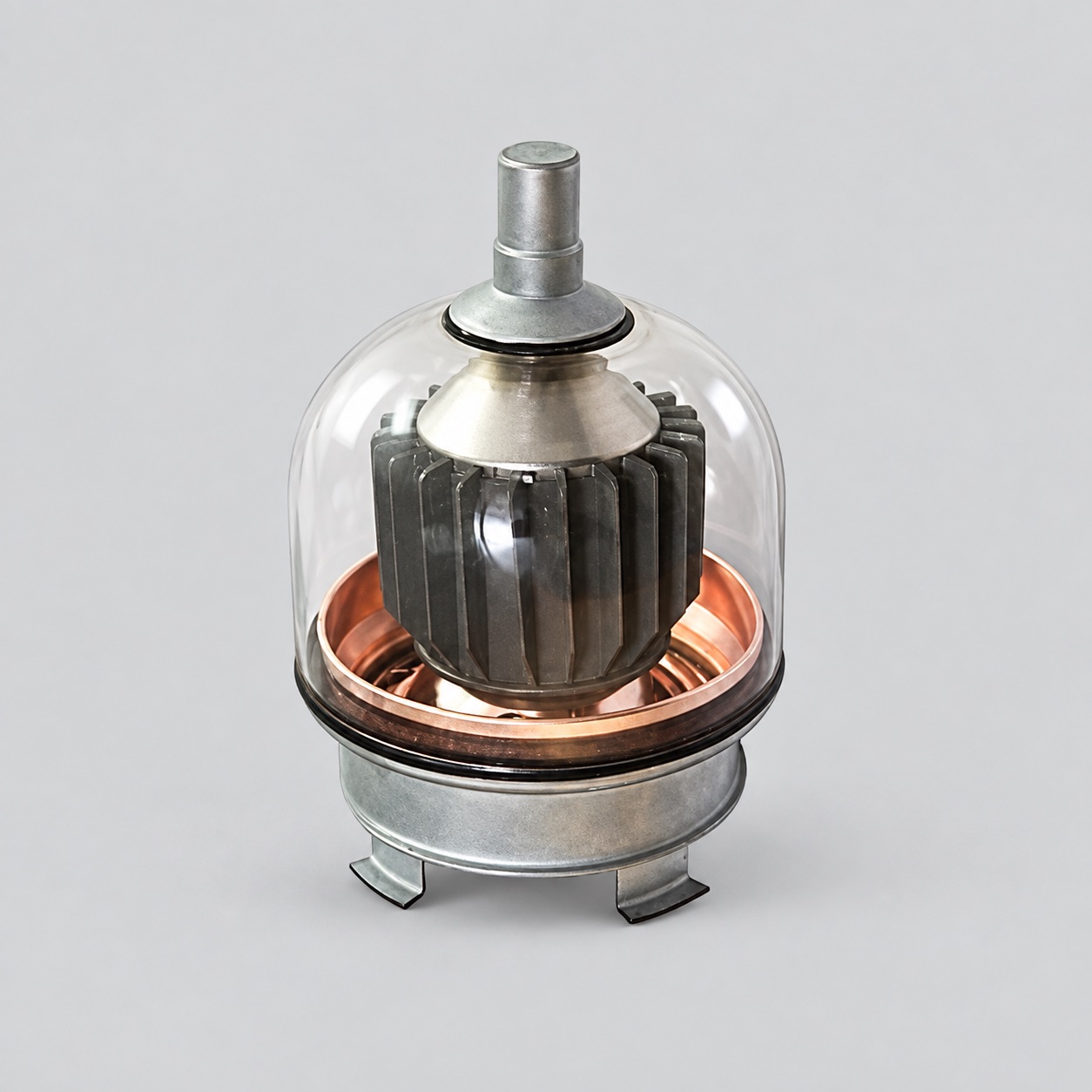

Лампа имеет стеклянное бесцокольное оформление, оксидный катод косвенного накала, верхний вывод анода и многоконтактную нижнюю установочную часть. Напряжение накала — 23,5–28,5 В, ток — 6,0 ± 0,4 А.
Рабочие параметры
Импульсный ток анода составляет не менее 52 А. Импульсный ток первой сетки — не более 9 А, второй сетки — не более 10 А, запирающее напряжение сетки — не более 900 В.
Охлаждение и подбор
В зависимости от установки применяется естественное или принудительное воздушное охлаждение. Масса — около 800 г, наработка — не менее 1000 часов. Перед установкой проверяют нижние контакты, верхний вывод и целостность стекла.
Устройство вакуумных приборов описано в статье об электронных лампах. Другие изделия представлены в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГМИ-7-1
- Тип прибора
- Импульсный модуляторный лучевой тетрод
- Баллон
- Стеклянный, бесцокольный
- Напряжение накала
- 23,5–28,5 В
- Ток накала
- 6,0 ± 0,4 А
Все характеристикиСвернуть характеристики
- Импульсный ток анода, не менее
- 52 А
- Импульсный ток первой сетки, не более
- 9 А
- Импульсный ток второй сетки, не более
- 10 А
- Обратный ток первой сетки, не более
- 350 мкА
- Запирающее напряжение сетки, не более
- 900 В
- Входная ёмкость, не более
- 120 пФ
- Выходная ёмкость, не более
- 18 пФ
- Проходная ёмкость, не более
- 0,9 пФ
- Охлаждение
- Естественное или принудительное воздушное
- Масса
- Около 800 г
- Наработка, не менее
- 1000 ч
