11ЛО9И
однолучевая осциллографическая электронно-лучевая трубка
Описание
11ЛО9И — однолучевая осциллографическая электронно-лучевая трубка для визуального наблюдения и измерения электрических процессов в радиоэлектронной аппаратуре. Она преобразует электрический сигнал в видимое изображение на люминофорном экране и применяется как индикаторный элемент внутри совместимой аппаратуры.
Полное описаниеСвернуть описание
Назначение 11ЛО9И
Трубка работает совместно с цепями накала, ускорения, фокусировки и отклонения электронного луча. Параметры этих цепей определяют яркость, положение и форму изображения. Схему подключения и допустимые режимы следует брать из документации на прибор, в котором установлена ЭЛТ.

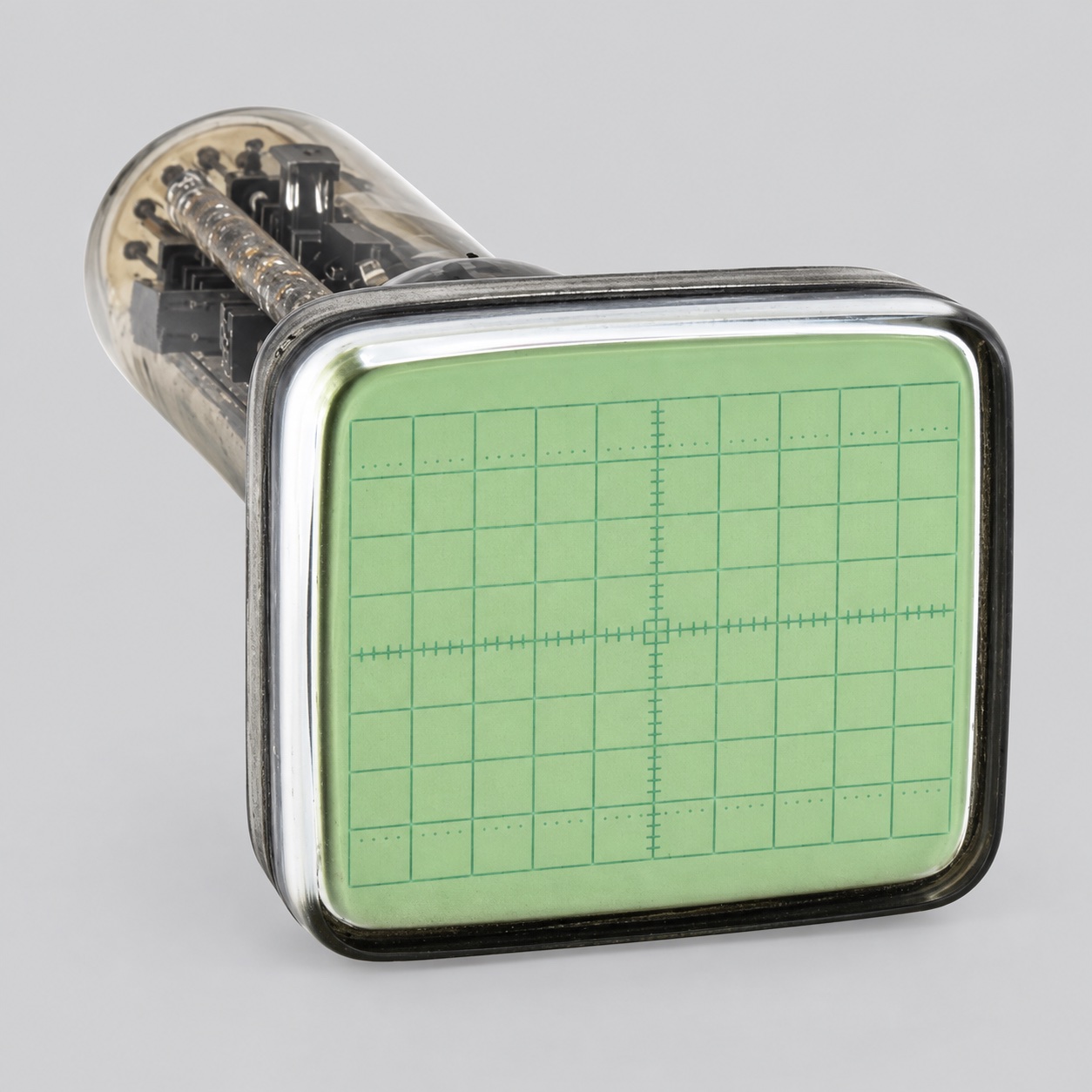

11ЛО9И имеет плоский прямоугольный экран зелёного свечения с рабочей областью 60 × 80 мм и беспараллаксной шкалой. Конструкция включает одну ступень послеускорения, бланкирующие пластины, электростатическую фокусировку и отклонение.
Что проверяют при подборе
Основным идентификатором остаётся полное обозначение 11ЛО9И. Дополнительно сверяют форму и размеры экрана, способ фокусировки и отклонения, напряжение накала, анодные напряжения, расположение выводов и габариты колбы. Внешне похожая трубка другого исполнения может иметь иную электрическую схему и не считается заменой без документального подтверждения.
Установка и обращение
Стеклянную колбу защищают от удара, точечной нагрузки и резкого перепада температуры. Перед установкой осматривают экран, горловину, выводы и места герметизации. Загрязнения на стекле удаляют без усилия и без воздействия на маркировку. Высоковольтные цепи проверяют только по процедуре соответствующей аппаратуры.
Заказ 11ЛО9И
В запросе укажите обозначение, модель оборудования и требуемое количество. Минимальный заказ — 5 штук. Желательно приложить фото маркировки либо страницу паспорта. Другие исполнения представлены в разделе «Электронно-лучевые трубки»; принцип работы описан в справочной статье. Наличие, состояние и комплект документов подтверждаются при согласовании поставки.
Технические характеристики
- Обозначение
- 11ЛО9И
- Тип изделия
- Однолучевая осциллографическая ЭЛТ
- Назначение
- Визуальное наблюдение и измерение электрических процессов
- Форма экрана
- Плоская прямоугольная
- Цвет свечения экрана
- Зелёный
Все характеристикиСвернуть характеристики
- Рабочая область экрана
- 60 × 80 мм
- Шкала отсчёта
- Беспараллаксная
- Фокусировка и отклонение
- Электростатические
- Напряжение накала
- 6,3 В
- Ток накала
- 0,08–0,10 А
- Ширина сфокусированной линии
- Не более 0,6 мм
- Чувствительность по X
- Не менее 0,8 мм/В
- Чувствительность по Y
- Не менее 1,4 мм/В
- Напряжение пятого анода
- 1–9 кВ
- Масса
- Не более 0,6 кг
- Наработка
- Не менее 1000 ч
