МТТ-200-12

Схема и принцип работы

Внутри установлены Два последовательно соединённых p-n-p-n тиристора по схеме полумоста. Управляющий импульс на электроде открывает тиристор, поэтому модуль применяют в управляемых выпрямителях, регуляторах переменного тока, преобразователях и электроприводах. Принцип работы приведён в справочном материале о тиристоре. Опубликованный предел рабочей частоты — Up to 500 Hz / до 500 Гц. Внешнее подключение выполняют по схеме выводов на корпусе либо по паспорту изделия.

Электрические параметры МТТ-200-12

Основные каталожные параметры: средний ток 200 A и повторяющееся напряжение 1200 V. Допустимый ударный ток указан как 6 kA, максимальное напряжение в открытом состоянии — ≤ 1.65 V. Ток утечки не превышает ≤ 40 mA, диапазон температуры перехода составляет −60 to +125 °C. Предельные параметры управляющего электрода: ток ≤ 200 mA и напряжение ≤ 3.5 V; время выключения — 100–200 µs. Эти значения служат для подбора и не заменяют тепловой расчёт и требования технической документации.

Корпус, охлаждение и монтаж

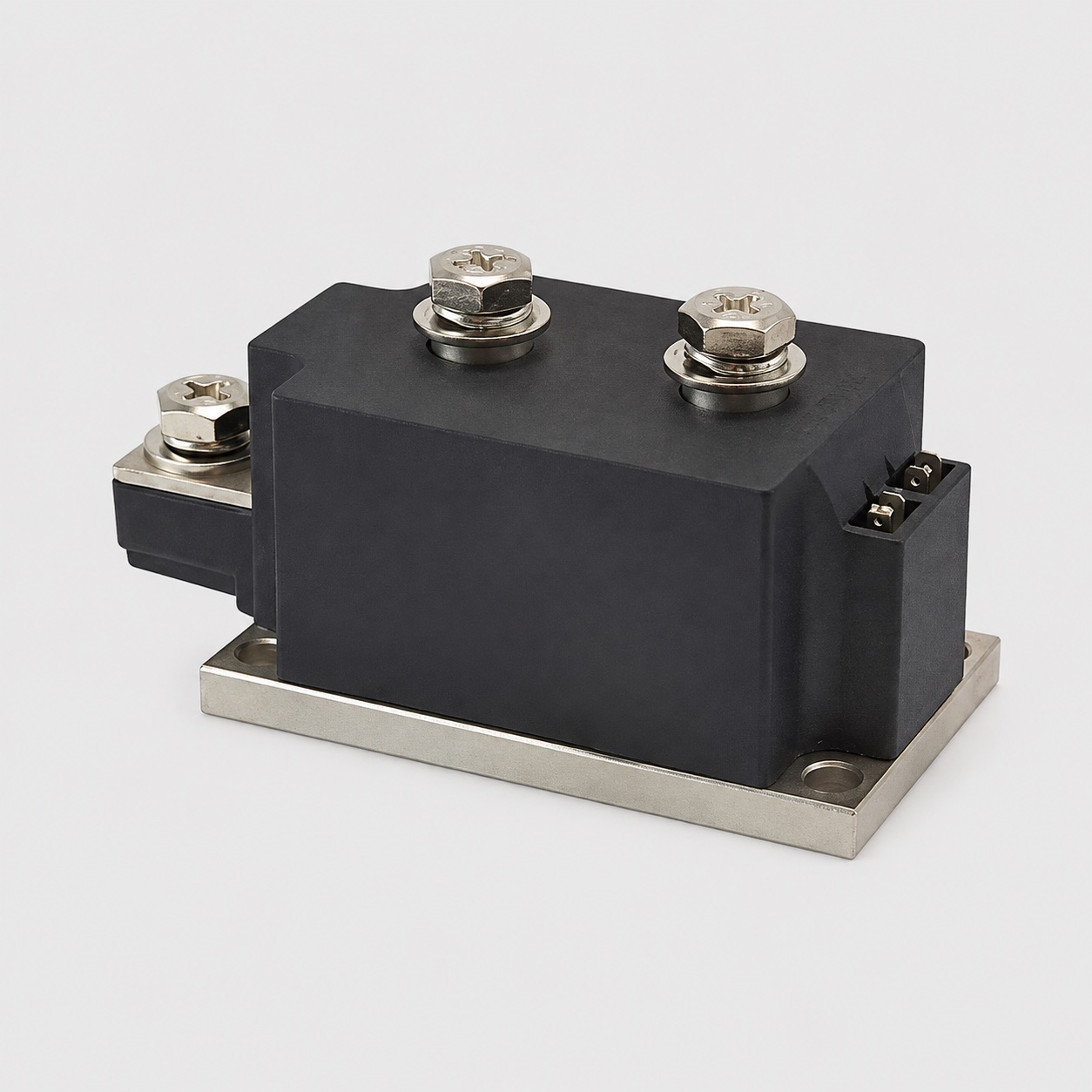

Модуль выполнен в корпусе MTD3, габариты — 115 × 50 × 61 mm, масса — ≤ 800 g. Допускается естественное или принудительное воздушное охлаждение с совместимыми охладителями O26, O36, O46, O55, O56, O57, O58. Посадочная поверхность должна быть ровной и чистой, а усилие затяжки силовых выводов выбирают по паспорту. Рабочий диапазон окружающей среды — −60 to +50 °C.

Идентификация и подбор

При подборе сверяют полную маркировку МТТ-200-12, условное обозначение схемы, расположение выводов, класс напряжения, ток и тип корпуса. Модули МДД, МТТ и МТОТО нельзя считать взаимозаменяемыми только из-за сходных габаритов. До установки подтверждают схему охлаждения и технические условия. Смежные изделия представлены в разделе Модули.
