МДД-160-12

Схема и принцип работы

Внутренняя схема включает Два последовательно соединённых кремниевых диода по схеме полумоста. Такое исполнение применяется как силовое выпрямительное плечо и позволяет собрать компактный изолированный узел преобразования переменного тока в постоянный. Принцип работы полупроводникового прибора описан в справочном материале о диоде. Опубликованный предел рабочей частоты — Up to 500 Hz / до 500 Гц. Внешнее подключение выполняют по схеме выводов на корпусе либо по паспорту изделия.

Электрические параметры МДД-160-12

Основные каталожные параметры: средний ток 160 A и повторяющееся напряжение 1200 V. Допустимый импульсный прямой ток указан как 6 kA, максимальное прямое падение напряжения — ≤ 1.25 V. Ток утечки не превышает ≤ 9 mA, диапазон температуры перехода составляет −60 to +125 °C. Эти значения служат для подбора и не заменяют тепловой расчёт и требования технической документации.

Корпус, охлаждение и монтаж

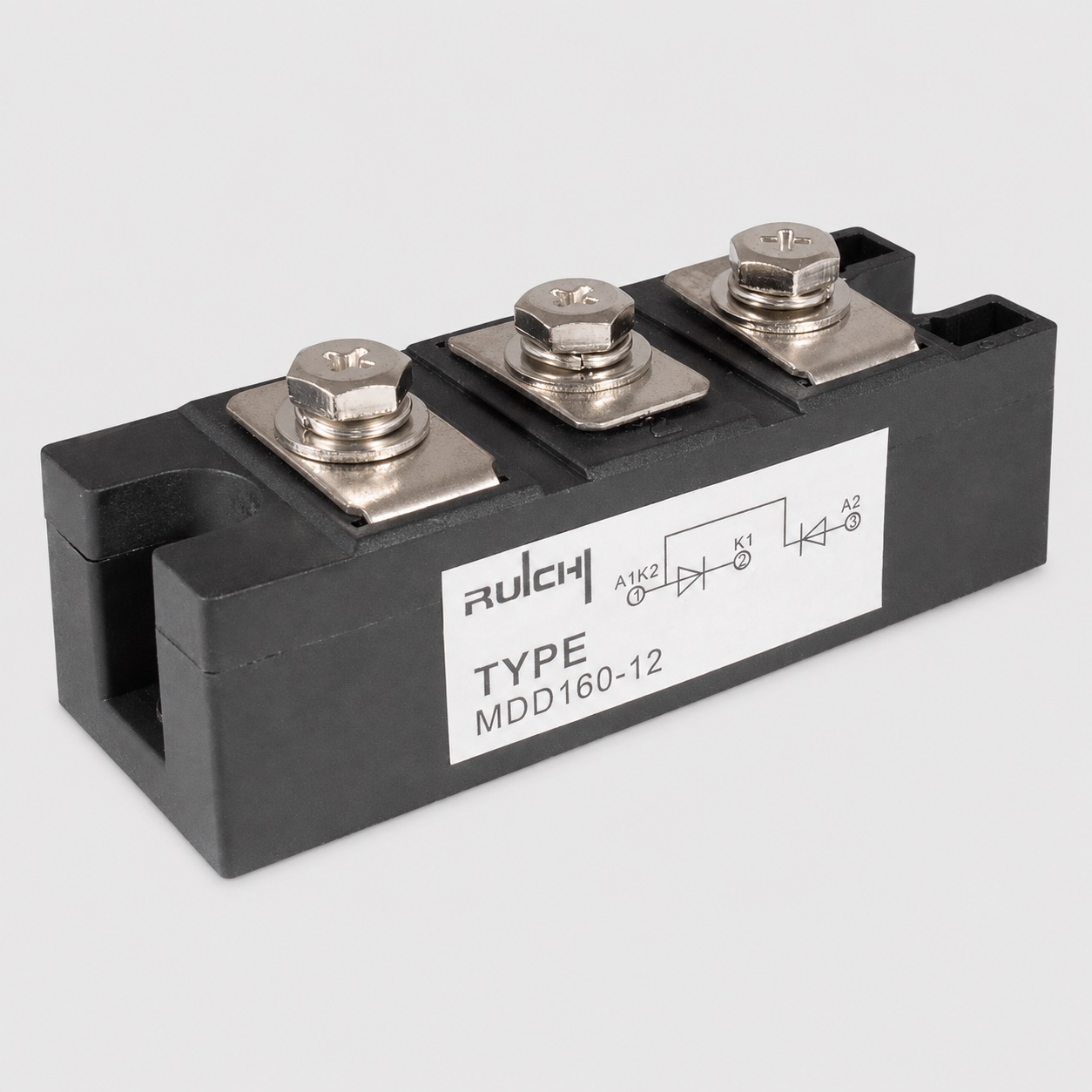

Модуль выполнен в корпусе MTD2, габариты — 92 × 34 × 50 mm, масса — ≤ 450 g. Допускается естественное или принудительное воздушное охлаждение с совместимыми охладителями O25, O35, O45, O56, O57, O58. Посадочная поверхность должна быть ровной и чистой, а усилие затяжки силовых выводов выбирают по паспорту. Рабочий диапазон окружающей среды — −60 to +50 °C.

Идентификация и подбор

При подборе сверяют полную маркировку МДД-160-12, условное обозначение схемы, расположение выводов, класс напряжения, ток и тип корпуса. Модули МДД, МТТ и МТОТО нельзя считать взаимозаменяемыми только из-за сходных габаритов. До установки подтверждают схему охлаждения и технические условия. Смежные изделия представлены в разделе Модули.
