СО-72М
Самолётный ответчик
Описание

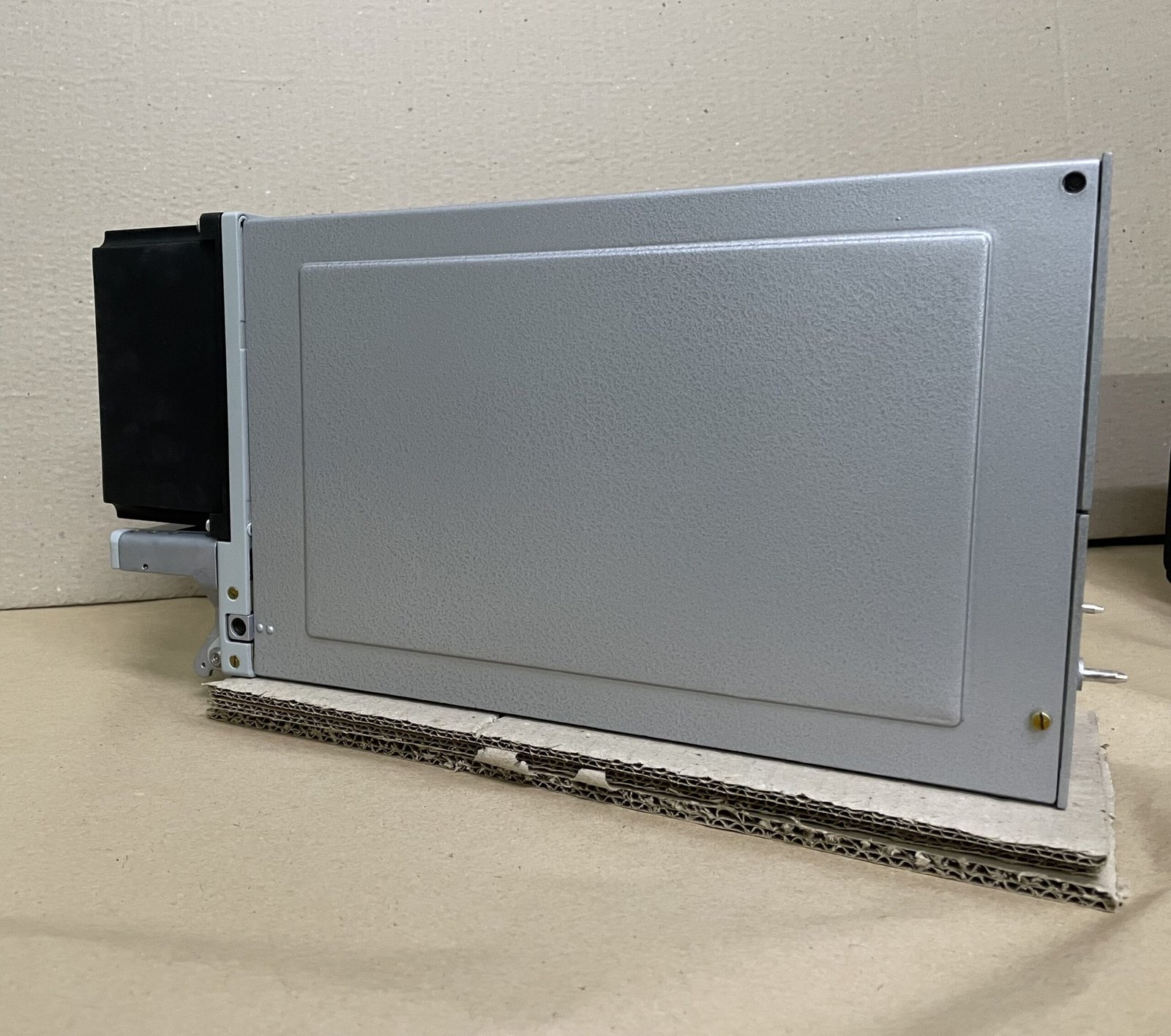

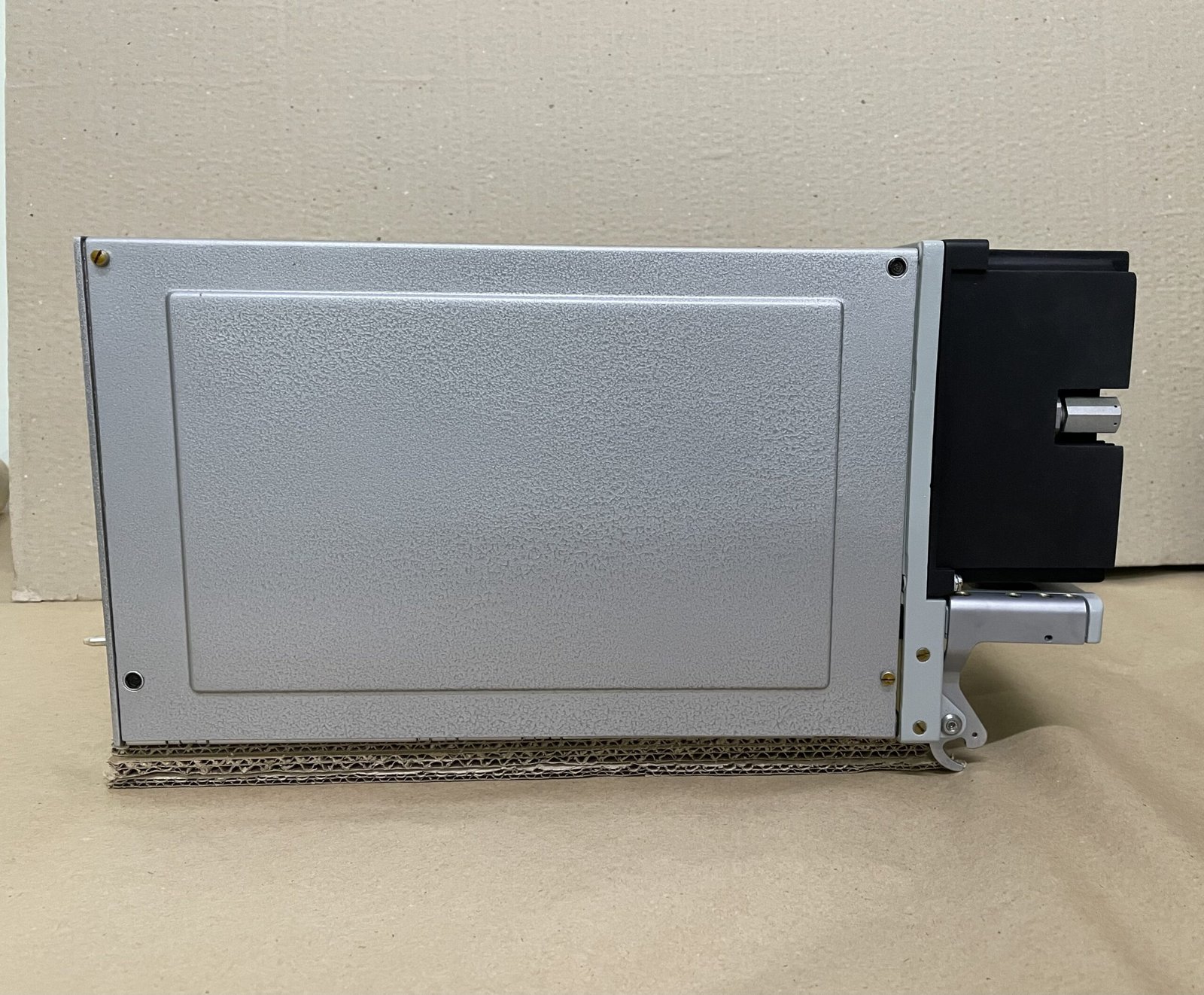

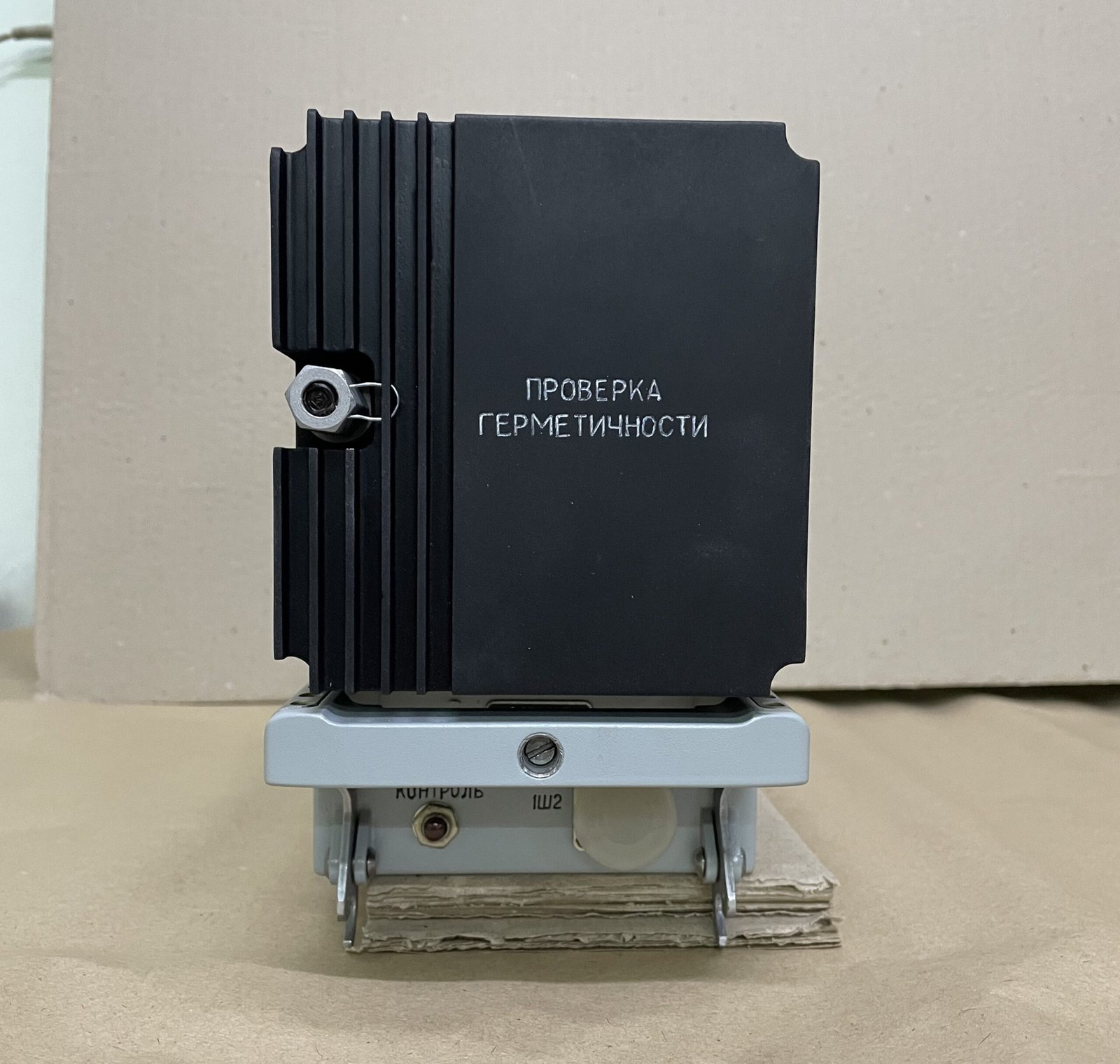

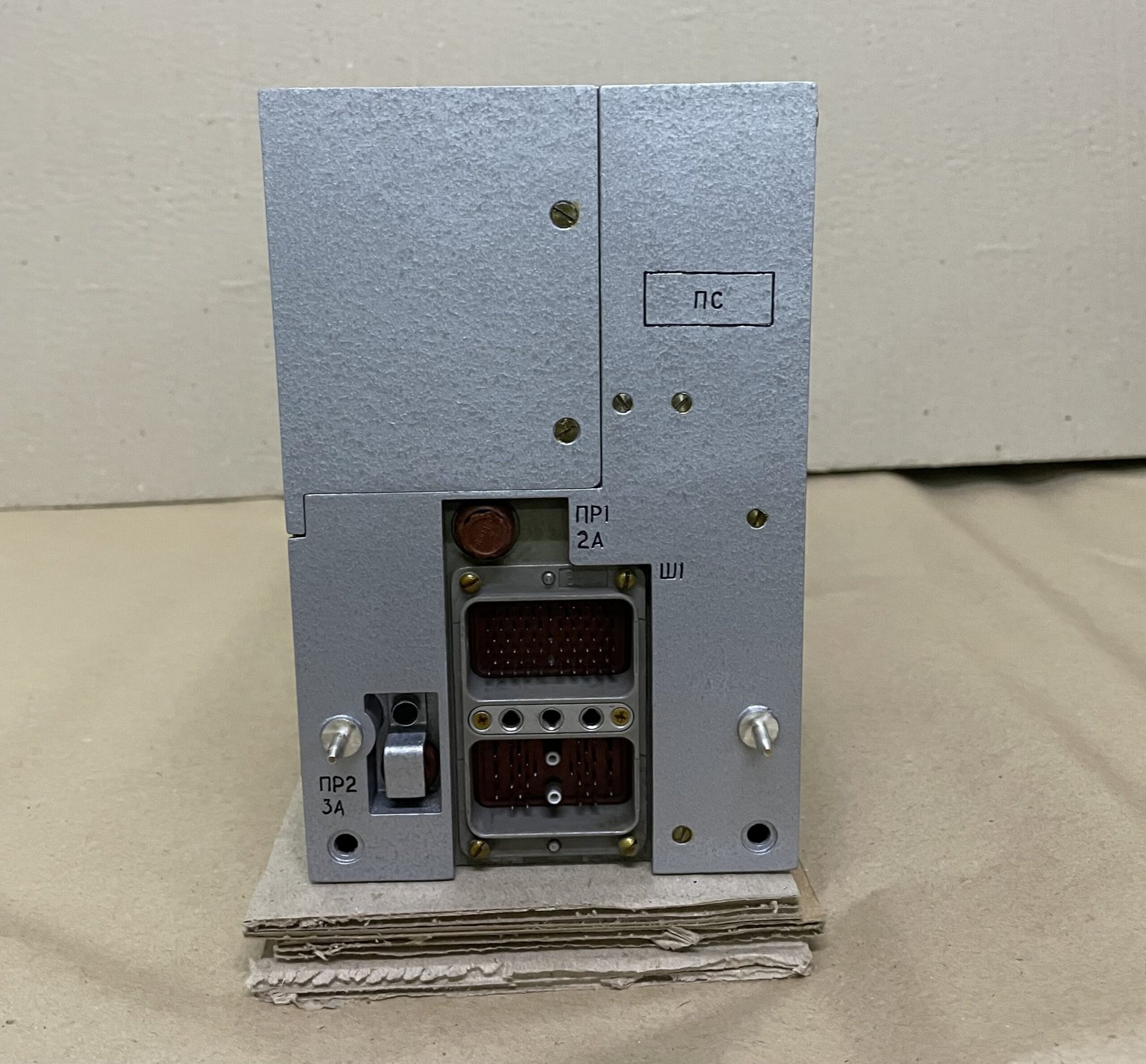

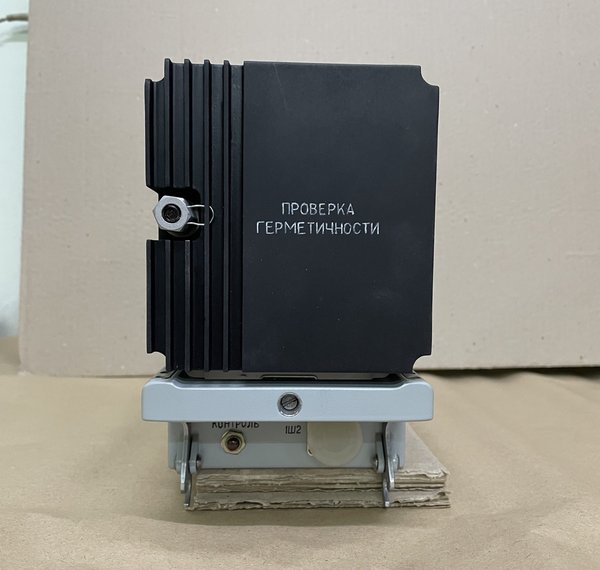

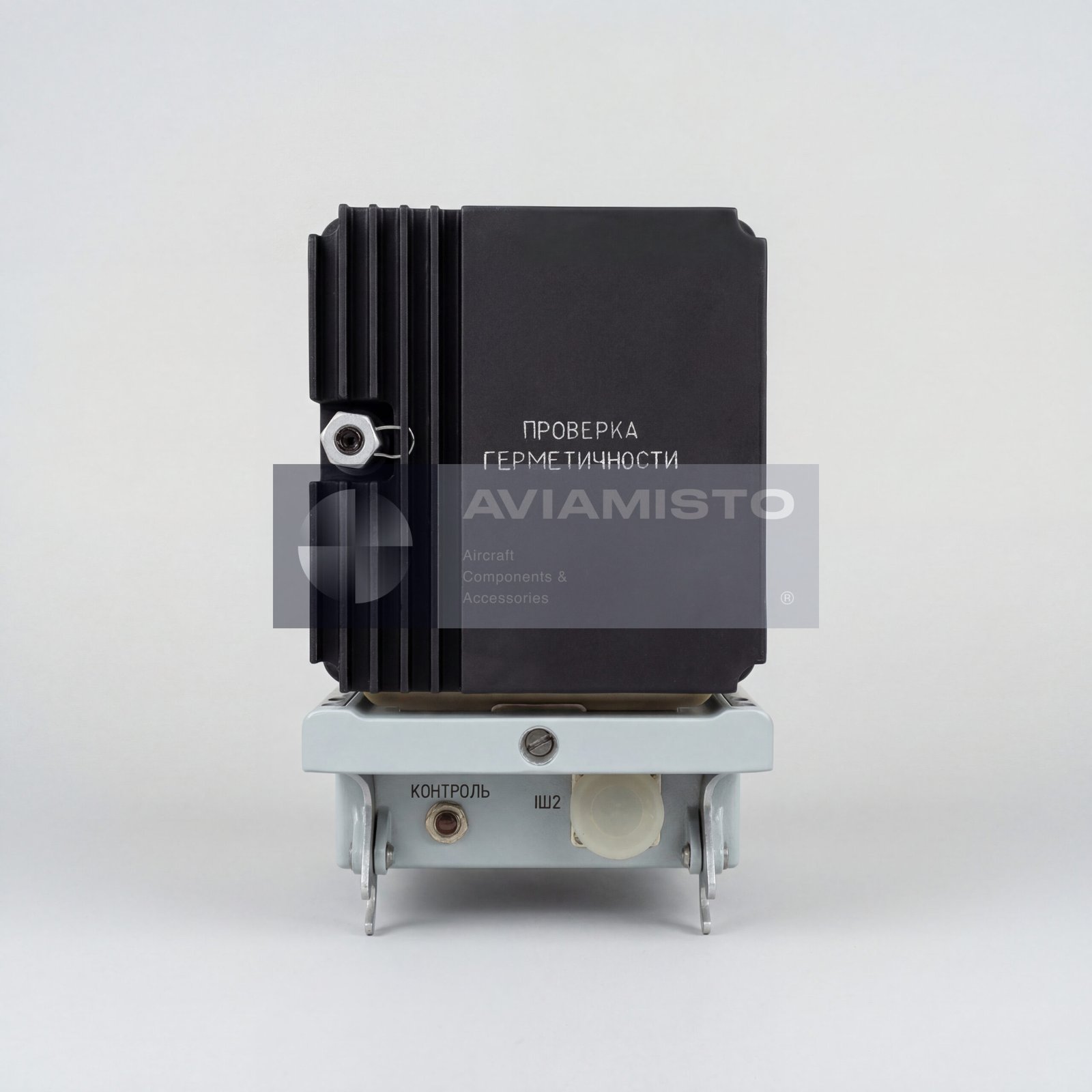

СО-72М — самолётный радиолокационный ответчик
СО-72М является бортовым радиолокационным ответчиком для автоматического обмена идентификационной и полётной информацией с наземными вторичными радиолокаторами систем управления воздушным движением. После получения допустимого запроса аппаратура формирует кодированный ответ в соответствии с выбранным режимом. Это средство радиолокационного наблюдения и УВД, а не первичная РЛС и не самостоятельный навигационный прибор.
Полное описаниеСвернуть описание
Какие данные передаёт СО-72М
В зависимости от комплектации воздушного судна и режима ответчик передаёт бортовой номер, информацию о высоте и другие предусмотренные кодом данные. В техническом описании Ту-214 для СО-72М приведены пределы потребления 100 Вт от сети 27 В и 60 В·А от сети 115 В, 400 Гц. Комплект может включать основной блок, преобразователь информации, пульт управления и антенную систему; состав уточняют по документации конкретного борта.
Интеграция и проверка системы
СО-72М относится к бортовому радиооборудованию, хотя в каталоге расположен рядом с электронными блоками управления. Правильный ответ зависит от моноблока, антенн, пульта, источника барометрической высоты, проводки и питания. Поэтому функциональную проверку выполняют для всей установки и требуемых режимов. Настройку кодов и проверку излучения проводят только по утверждённой документации и с предназначенным контрольным оборудованием.
Применение на воздушных судах
Ответчик документирован на Ан-72, Ан-74, Ан-124, Ил-62М, Ил-86, Ту-154, Ту-204, Як-42 и отдельных вертолётных установках Ми-8. Один из подтверждённых примеров — Ту-214. Комплектация зависит от модификации и состава авионики, поэтому одинаковое обозначение в перечне оборудования ещё не подтверждает взаимозаменяемость моноблоков и комплектов.
Идентификация и заказ СО-72М
При запросе уточняют, нужен ли основной блок СО-72М, полный комплект ответчика либо отдельный пульт или преобразователь. Указывают тип воздушного судна, состав установленной системы, разъёмы, состояние и наличие паспорта. В поиске встречаются СО-72М, SO-72M и SO72M. Из-за внешнего сходства латинских и кириллических букв маркировку обязательно сверяют по фотографии шильдика.
Технические характеристики
- Тип изделия
- Самолётный радиолокационный ответчик
- Функция
- Автоматическая передача кодированных ответов на запросы вторичных РЛС и систем УВД
- Применение / Где используется
- Системы управления воздушным движением и наблюдения
- Система / Место установки
- Бортовое радио- и обзорное оборудование
- Совместимые ВС / техника
- Ан-72, Ан-74, Ан-124, Ил-62М, Ил-86, Ту-154, Ту-204/Ту-214, Як-42, Ми-8; комплектацию уточняют
Все характеристикиСвернуть характеристики
- Рабочее питание
- 115 В, 400 Гц и 27 В постоянного тока
- Потребление от сети 115 В
- Не более 60 В·А
- Потребление от сети 27 В
- Не более 100 Вт
- Чувствительность приёмника
- От −66 до −104 дБ/Вт в зависимости от канала и режима
- Частоты передатчика
- 740 ±1,2 МГц и 1090 ±2 МГц в указанных каналах
- Импульсная мощность передатчика
- 300–800 Вт
- Состав комплекта
- Зависит от исполнения: основной блок, преобразователь, пульт и антенная система
- Альтернативные обозначения
- СО-72М; СО72М; SO-72M; SO72M
- Условие подбора
- Уточнить отдельный блок или комплект и состав авионики
- Техническая документация
- Паспорт изделия и документация воздушного судна
