БЗУ-4А-2С

БЗУ-4А-2С в системе электроснабжения вертолета

БЗУ-4А-2С — авиационный блок защиты и управления генератором, который применяется в системах бортового электроснабжения трехфазным переменным током. Его ставят там, где генератор нужно не просто подключить к сети, а постоянно контролировать по напряжению, частоте, фазам и нагрузке. В такой системе блок работает между генератором, регулятором и бортовой сетью. Он следит, чтобы питание попадало к потребителям только при нормальных параметрах и чтобы неисправный канал не оставался подключенным к сети.

Управление генератором через БЗУ-4А-2С

Основная работа БЗУ-4А-2С — автоматическое подключение и отключение генератора. Когда генератор выходит на нормальные параметры, блок разрешает его подключение к бортовой сети. При остановке двигателя, нарушении частоты, просадке или завышении напряжения, перекосе фаз или другой опасной ситуации блок отключает генераторный канал. Для экипажа это важно потому, что переходные процессы в системе электроснабжения не должны требовать постоянного ручного вмешательства. Автоматика сама отслеживает, можно ли держать генератор на сети.

Защита сети с помощью БЗУ-4А-2С

БЗУ-4А-2С защищает бортовую сеть от режимов, которые могут повредить потребители или сами агрегаты электроснабжения. Блок контролирует перенапряжение, заниженное напряжение, отклонение частоты, перегрузку, короткое замыкание, перекос фаз и нарушение порядка чередования фаз. Если параметры выходят за допустимые пределы, канал отключается или не допускается к подключению. В реальной эксплуатации это защищает не только генератор, но и проводку, контакторы, регуляторы напряжения и приборы, питающиеся от сети переменного тока.

БЗУ-4А-2С при параллельной работе генераторов

Блок рассчитан на системы, где два трехфазных генератора могут работать параллельно от общего привода. В такой схеме простого контроля “есть напряжение / нет напряжения” уже недостаточно. Нужно учитывать частоту, симметрию фаз, правильное чередование фаз и момент подключения к сети. Если подключить генератор неправильно, можно получить сильный бросок тока, нарушение работы сети или отказ аппаратуры. БЗУ-4А-2С нужен именно для того, чтобы параллельная работа генераторов проходила в безопасных пределах.

Совместная работа БЗУ-4А-2С с ГТ40ПЧ и БРН-208М

В составе системы электроснабжения БЗУ-4А-2С может работать с генераторами типа ГТ40ПЧ и блоками регулирования напряжения типа БРН-208М, если это предусмотрено конкретной схемой воздушного судна. Генератор вырабатывает трехфазный ток, регулятор удерживает напряжение, а блок защиты и управления контролирует подключение и отключение канала. Поэтому при поиске неисправности нельзя автоматически обвинять только БЗУ. Похожие симптомы могут давать генератор, регулятор, контактор, проводка, датчики, питание цепей управления или сама логика защиты.

Применение БЗУ-4А-2С на Ми-24 и Ми-26

БЗУ-4А-2С применяется в системах электроснабжения вертолетов Ми-24, Ми-26 и их модификаций в зависимости от установленного оборудования. Это не орган управления в кабине, а блок электроэнергетической системы, который обычно находится в составе оборудования генераторного канала. Его точное место установки определяется компоновкой конкретного борта и документацией по системе переменного тока. Перед заменой нужно сверять обозначение, серию, схему подключения, разъемы и совместимость с генераторами и регуляторами, установленными на данном вертолете.

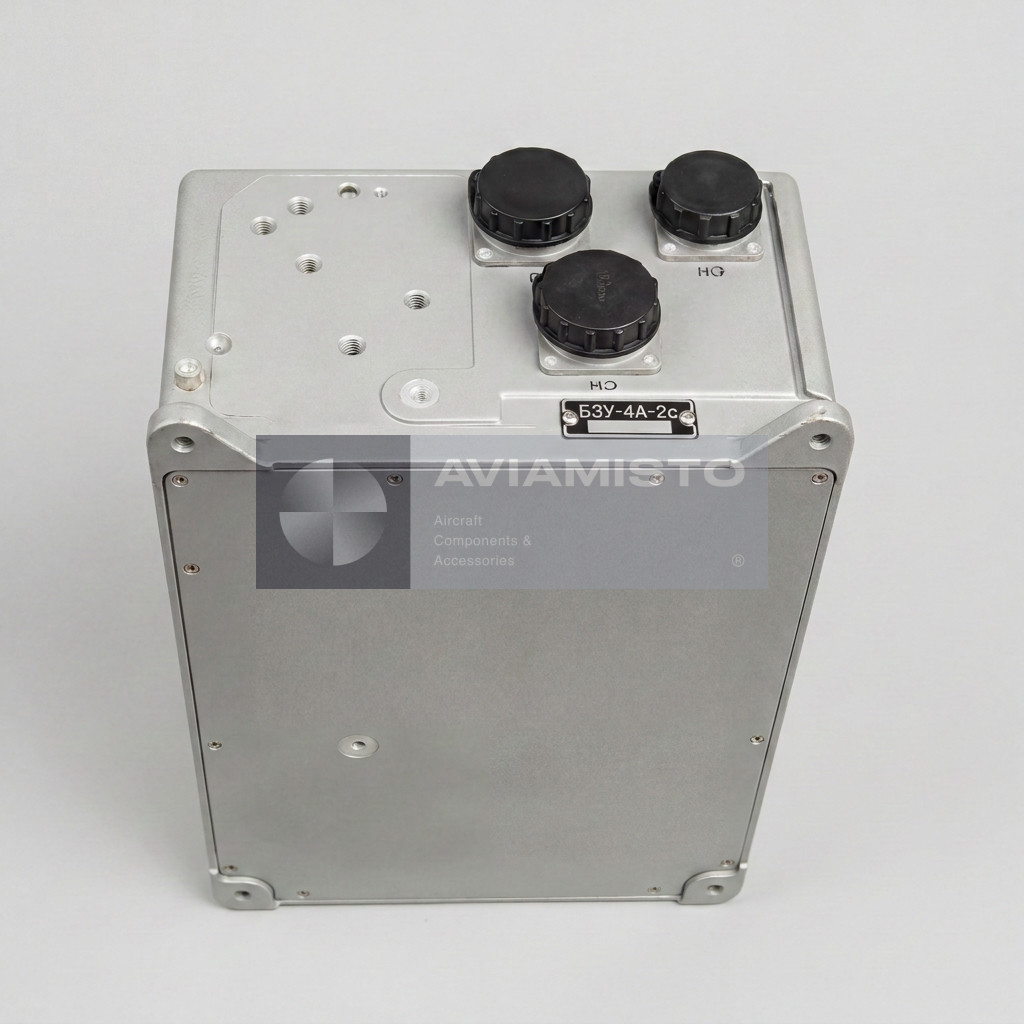

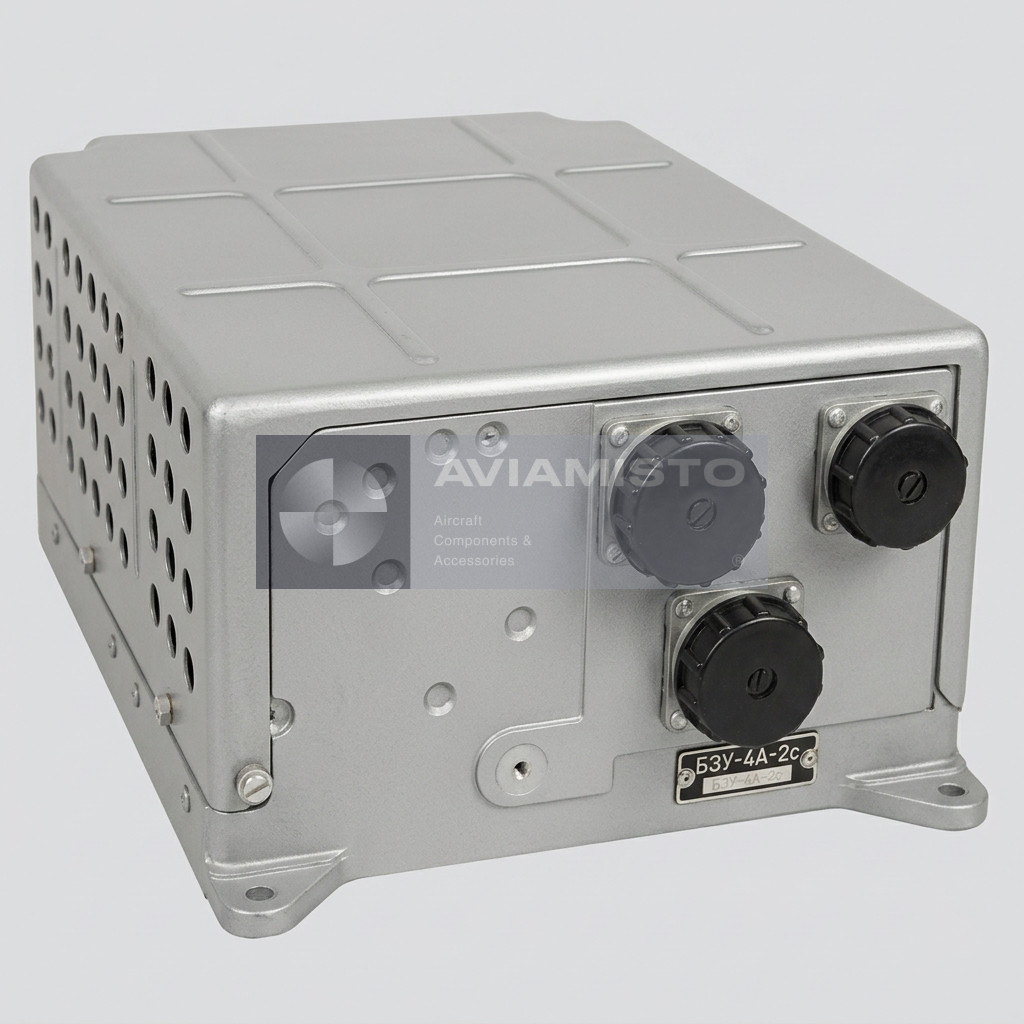

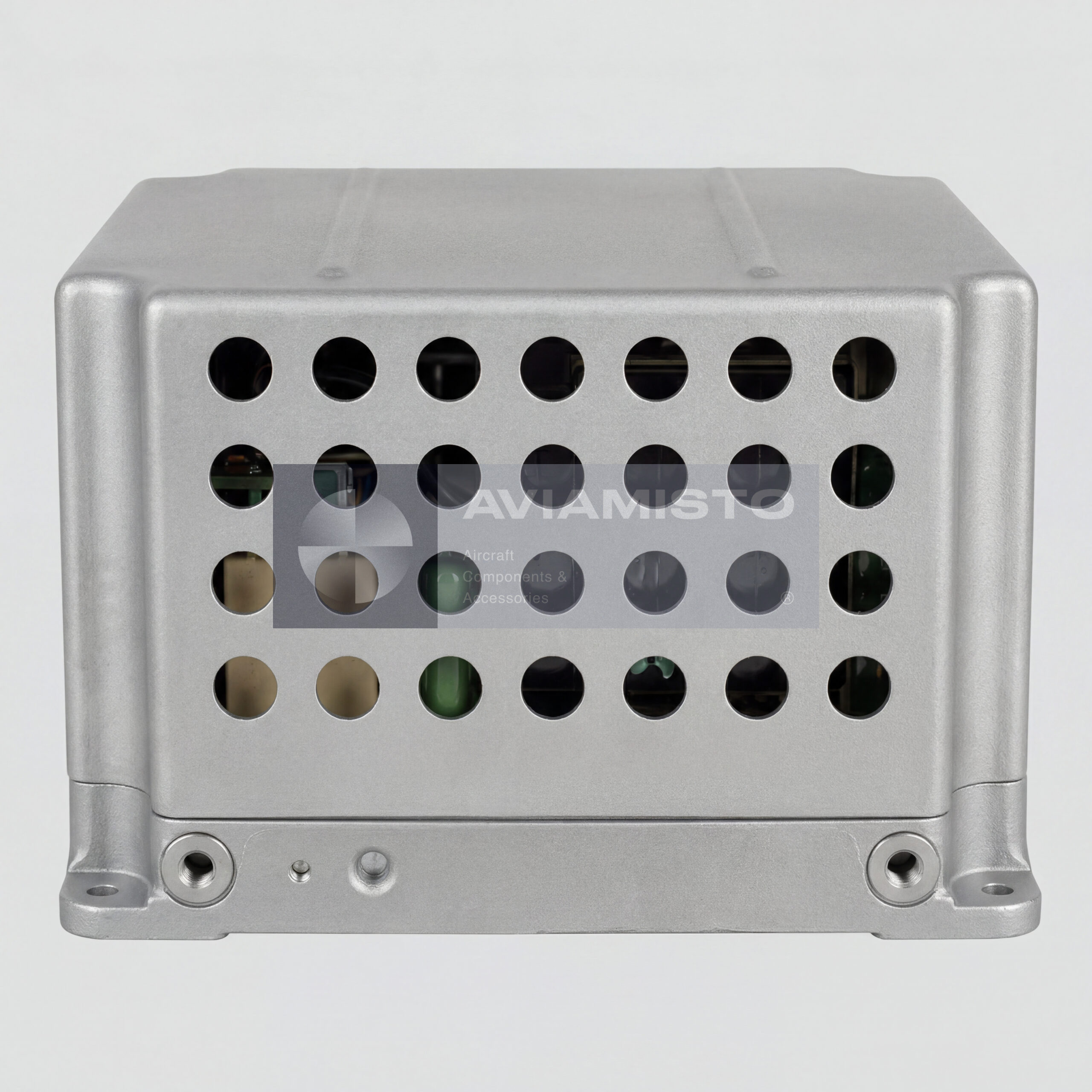

Конструкция и поставка БЗУ-4А-2С

БЗУ-4А-2С выполнен как блочное штепсельное изделие в металлическом корпусе. Он рассчитан на длительную работу в условиях вибрации, температурных перепадов и механических нагрузок, характерных для вертолетной техники. При заказе нужно указывать полное обозначение БЗУ-4А-2С, желательно с серией исполнения. В поставке важно проверить состояние блока, паспорт, отметки ремонта или хранения, результаты проверки и совместимость с конкретной системой электроснабжения. Изделие может поставляться новым, с хранения, после ремонта или после капитального ремонта.

Тип изделия: Авиационный блок защиты и управления генератором
Обозначение: БЗУ-4А-2С / БЗУ-4А-2С серия 2
Функция: Управление, защита и контроль генераторного канала в системе переменного тока
Применение / Где используется: Системы бортового электроснабжения трехфазным переменным током
Система / Место установки: Генераторный канал, система выработки и распределения переменного тока ВС
Совместимые ВС / Оборудование: Ми-24, Ми-26 и родственные модификации в зависимости от схемы электроснабжения
Связанные генераторы: Авиационные генераторы типа ГТ40ПЧ в зависимости от установки
Связанная аппаратура регулирования: Блоки регулирования напряжения типа БРН-208М в зависимости от схемы
Питание цепей управления: 27 В постоянного тока
Допустимый диапазон питания постоянным током: 27 В ±2,7 В, до 30 В согласно данным системы
Контролируемая сеть: Трехфазный переменный ток
Контролируемое напряжение сети: 201,8–210 В
Номинальная частота контролируемой сети: 400 Гц
Питание переменным током повышенной частоты: 35–53 В, 800 Гц
Режим работы: Длительный
Функция в системе: Обеспечение параллельной работы двух генераторов от общего привода
Функции защиты: Контроль перенапряжения, заниженного напряжения, отклонения частоты, перегрузки, короткого замыкания, перекоса фаз и порядка чередования фаз
Логика выдержки времени: Встроенные реле времени для исключения ложных отключений при кратковременных отклонениях
Тип конструкции: Штепсельный блочный агрегат в металлическом корпусе
Габаритные размеры: 302 × 208 × 128 мм
Масса: Не более 6,2 кг
Производитель: Сарапульский электрогенераторный завод / СЭГЗ, согласно предоставленному техническому описанию
Техническая документация: Паспорт изделия, документы проверки, ремонтная / формулярная документация и эксплуатационная документация ВС при наличии
