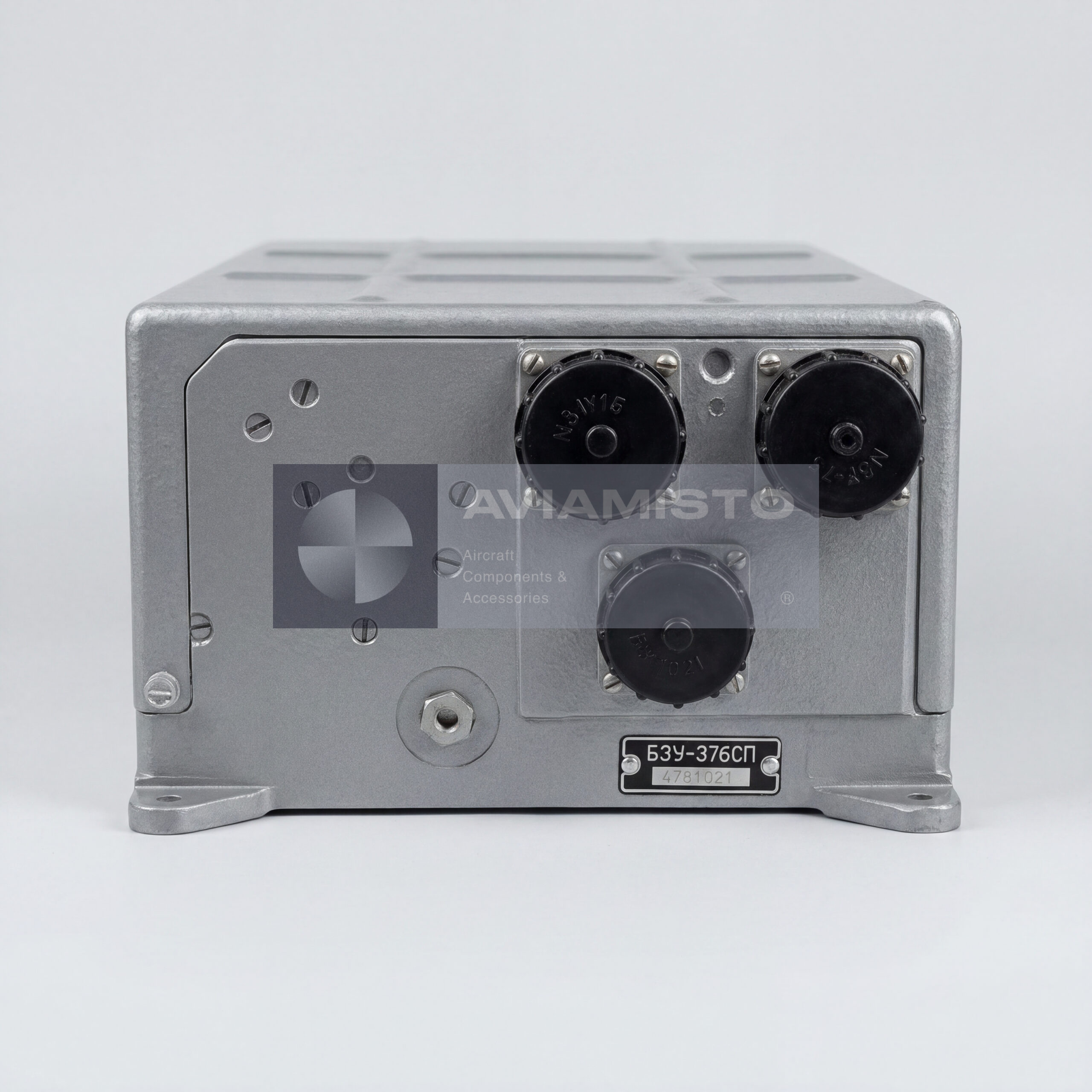

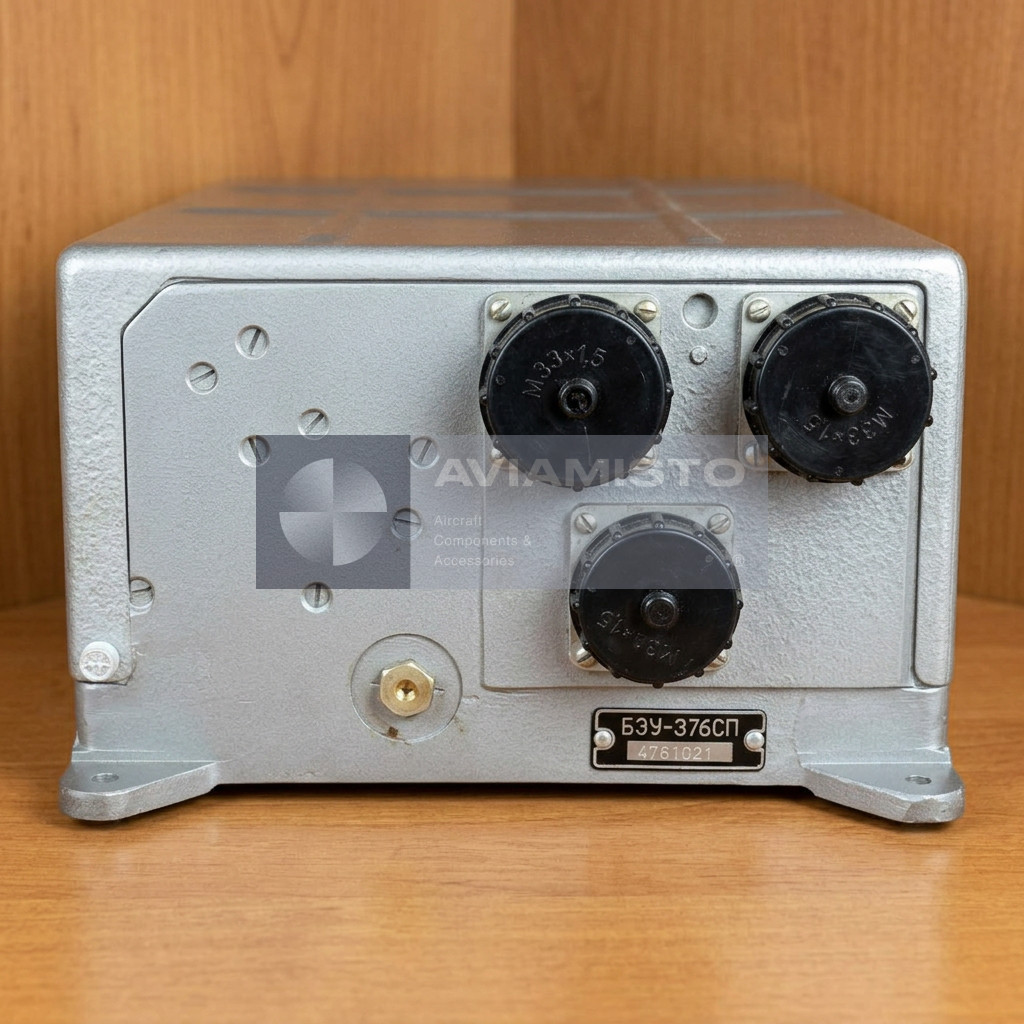

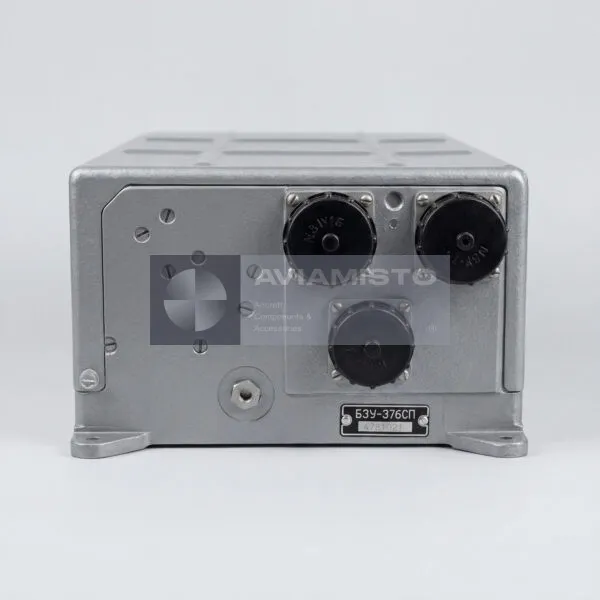

БЗУ-376СП

БЗУ-376СП в канале генератора воздушного судна

БЗУ-376СП — авиационный блок защиты и управления генератором переменного тока. Он работает в составе бортовой системы электроснабжения и обслуживает отдельный генераторный канал. Блок контролирует параметры генератора, разрешает подключение к сети и отключает канал при аварийных режимах. Это не просто коммутационный прибор. Физически генератор подключает контактор, а БЗУ-376СП формирует логику: можно ли включать генератор на шины, нужно ли оставить его в работе или необходимо немедленно вывести канал из сети.

Подключение генератора через БЗУ-376СП

Перед включением генератора на нагрузку БЗУ-376СП контролирует напряжение и частоту. Если параметры находятся в допустимых пределах, блок выдает команду на включение контактора, и генератор подключается к бортовой сети. Если напряжение или частота выходят за норму, канал отключается. Такая схема нужна, чтобы в сеть не попало нестабильное питание во время раскрутки генератора, переходных режимов, переключения шин или отказа привода. Для потребителей переменного тока 400 Гц качество питания имеет такое же значение, как и сам факт наличия напряжения.

Защита сети блоком БЗУ-376СП

БЗУ-376СП защищает генераторный канал от аварийных режимов. Блок реагирует на отклонения напряжения, нарушение частоты, короткие замыкания, перегрузочные состояния и неисправности в зоне генератора или фидера. При серьезном отказе он снимает команду с контактора и отключает неисправный источник от сети. Это защищает генератор, проводку, распределительную аппаратуру и бортовых потребителей. При поиске причины срабатывания нельзя смотреть только на БЗУ: отключение может быть вызвано генератором, БТТ, контактором, проводкой, фидером или нагрузкой.

Параллельная работа генераторов с БЗУ-376СП

БЗУ-376СП применяется в системах, где генераторы могут работать раздельно или параллельно. При параллельной работе несколько генераторных каналов питают общую сеть, и система должна удерживать нормальное распределение нагрузки между источниками. Блок работает вместе с регуляторами напряжения, трансформаторами тока и цепями синхронизации, чтобы подключение и отключение каналов проходило без нарушения работы сети. В таких схемах важно, чтобы каждый БЗУ корректно взаимодействовал не только со своим генератором, но и со смежными каналами.

Работа БЗУ-376СП с генераторами ГТ-60ПЧ6А и ГТ-40ПЧ6

БЗУ-376СП используется вместе с привод-генераторами типа ГТ-60ПЧ6А и, в отдельных схемах, ГТ-40ПЧ6. Генератор вырабатывает трехфазный переменный ток, а БЗУ контролирует канал и дает команду на безопасное подключение к сети. В той же системе обычно работают блоки регулирования напряжения БРН-208М7А или БРН-208М7Б, блоки трансформаторов тока БТТ-40Б или БТТ-60Б и силовые контакторы ТКД / ТКС. Совместимость всего комплекта нужно проверять по электрической схеме конкретного борта.

Размещение БЗУ-376СП на воздушном судне

БЗУ-376СП устанавливается в технических отсеках, на этажерках электрооборудования или в распределительных центрах воздушного судна. На самолетах Ил-76 / Ил-76МД блоки этой группы размещаются в зонах электрооборудования, связанных с распределительными устройствами. На Ту-154 они находятся в технических отсеках, где расположены центральные распределительные устройства переменного тока. Обычно количество блоков соответствует числу основных генераторов: на каждый генераторный канал ставится свой БЗУ, чтобы неисправный источник можно было отключить отдельно.

БЗУ-376СП в общей системе электроснабжения

В полном канале генерирования БЗУ-376СП работает вместе с генератором, БРН, БТТ, контакторами и другой коммутационной аппаратурой. Генератор создает питание, БРН удерживает напряжение, БТТ передает токовые сигналы для защиты и распределения нагрузки, а контактор физически подключает канал к шинам. БЗУ связывает эту логику и управляет включением или отключением. Поэтому при неисправности генераторного канала проверять нужно всю цепочку, а не менять блок защиты без диагностики связанных агрегатов.

Поставка и проверка блока БЗУ-376СП

При заказе нужно указывать полное обозначение БЗУ-376СП и, если требуется, серию или конкретное исполнение по документации воздушного судна. Перед установкой проверяют корпус, разъемы, маркировку, крепление, следы перегрева, состояние хранения и наличие документов. Если блок поставляется с хранения, желательна стендовая проверка. Он должен корректно реагировать на параметры напряжения и частоты, выдавать команды на контактор, принимать сигналы от трансформаторов тока и нормально работать в связке с регулятором напряжения.

Тип изделия: Авиационный блок защиты и управления генератором
Обозначение: БЗУ-376СП
Серия / Исполнение: 4-я серия в зависимости от документации
Функция: Управление подключением генератора, контроль параметров переменного тока, защита и аварийное отключение канала
Применение / Где используется: Бортовые системы электроснабжения переменным током
Система / Место установки: Каналы защиты и управления генераторами; этажерки электрооборудования, распределительные центры и технические отсеки
Режим работы: Раздельная или параллельная работа генераторов в зависимости от схемы ВС
Количество параллельно работающих генераторов: До трех генераторов в зависимости от системы электроснабжения
Связанные генераторы: ГТ-60ПЧ6А, ГТ-40ПЧ6 в зависимости от комплектации
Связанные блоки регулирования напряжения: БРН-208М7А, БРН-208М7Б
Связанные блоки трансформаторов тока: БТТ-40Б, БТТ-60Б
Связанная коммутационная аппаратура: Контакторы нагрузки генераторов типа ТКД / ТКС в зависимости от установки
Совместимые ВС / Оборудование: Ил-76, Ил-76МД, Ту-154 и другие воздушные суда в зависимости от системы электроснабжения
Система переменного тока: Трехфазная сеть переменного тока
Напряжение питания переменного тока: 208/120 В
Частота переменного тока: 400 Гц
Напряжение питания постоянного тока: 27 ±2,7 В
Вспомогательное питание переменным током: Трехфазное, 45–51 В, 800 Гц
Основные защитные функции: Защита по напряжению, защита по частоте, защита от короткого замыкания, защита от аварийных режимов генераторного канала в зависимости от схемы
Управляющий выход: Команды на контактор включения генератора в сеть или отключения от шин
Функция параллельной работы: Согласование генераторных каналов и поддержка баланса активной / реактивной нагрузки через связанные цепи
Габаритные размеры: 302 × 208 × 128 мм
Масса: Не более 7,5 кг
Техническая документация: Паспорт изделия, документы стендовой проверки и эксплуатационная документация системы электроснабжения ВС при наличии
