БУС-3

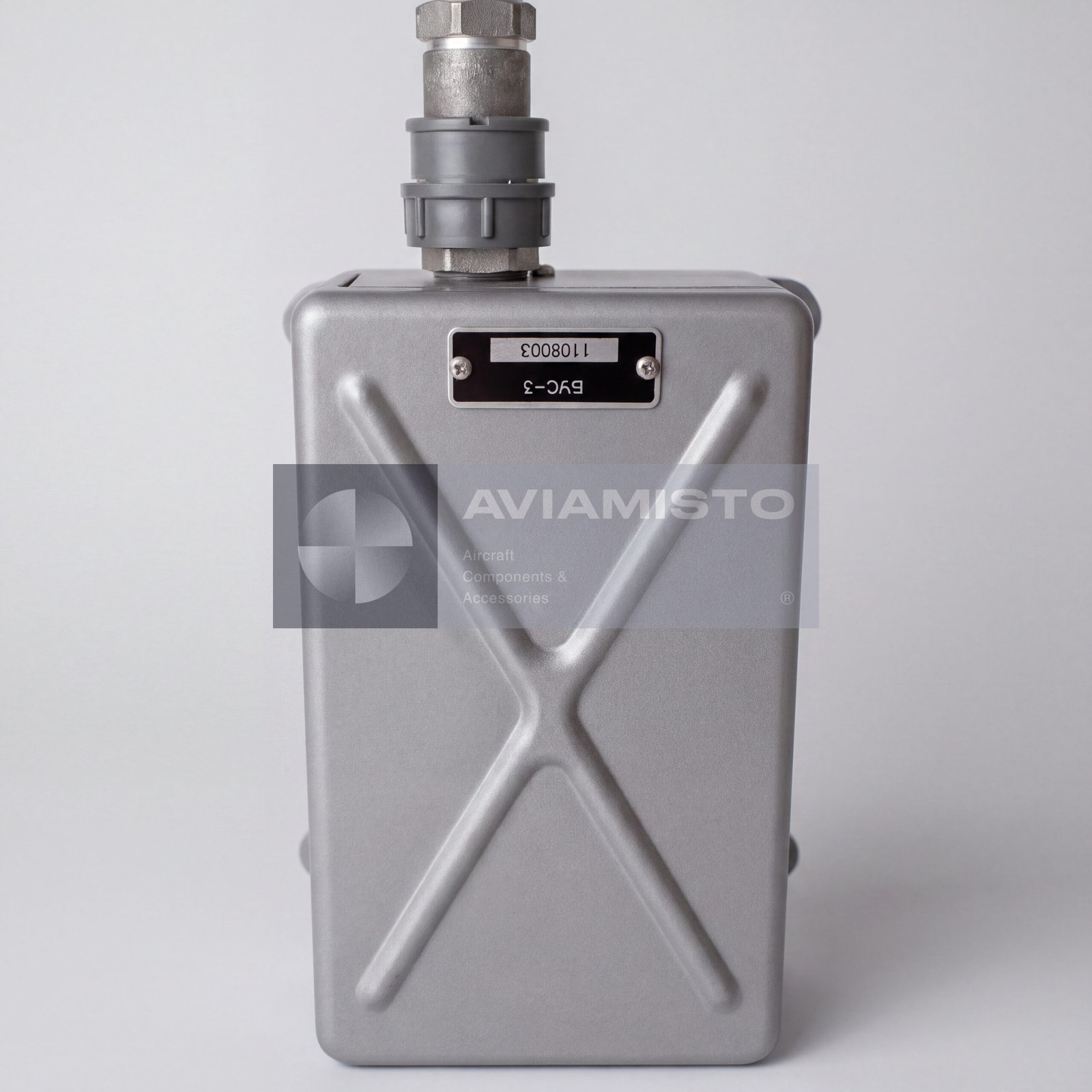

Блок управления соленоидом БУС-3

БУС-3 — авиационный блок управления соленоидом, применяемый в составе бортовых систем автоматического управления, пилотажно-навигационных комплексов и связанного исполнительного оборудования. В исходном контексте изделие связано с системами типа АБСУ-134 и ИК-ВК-80. Блок обеспечивает коммутацию и управление соленоидами, которые применяются в исполнительных цепях воздушного судна. Он принимает команды от аппаратуры автоматического управления и выдает управляющие или силовые сигналы на электромагнитные исполнительные элементы, клапаны или связанные узлы.

Функция БУС-3 в авиационных системах

Основная функция БУС-3 — управление авиационными соленоидами и электромеханическими компонентами. Блок коммутирует управляющие сигналы и выдает силовые импульсы на обмотки соленоидов, используемых в гидравлических, пневматических или других цепях управления воздушного судна. Это позволяет автоматическим системам приводить в действие клапаны или элементы управления механизмами через электромагнитные команды. БУС-3 работает как интерфейс между вычислителем / логикой автоматического управления и физическими элементами, управляемыми соленоидами.

Интеграция с АБСУ и навигационными комплексами

В исходном контексте БУС-3 связан с пилотажно-навигационными комплексами и системами автоматического управления, включая АБСУ-134 для самолетов семейства Ту-134 и навигационные комплексы ИК-ВК-80. В таких системах блок конструктивно и электрически связан с исполнительными механизмами и каналами управления. Он принимает сигналы от вычислителей или блоков автоматического управления и передает их на соленоиды, которые коммутируют гидравлические или пневматические цепи рулевых приводов либо связанных механизмов. Применяемость зависит от конкретного ВС и конфигурации системы.

Встроенный контроль и безопасная работа

БУС-3 описывается как блок с непрерывным встроенным контролем. Эта система контроля проверяет состояние внутренних цепей и линий управления соленоидами во время работы. При обнаружении неисправности внутри блока или в цепи соленоида блок может снять сигнал исправности / готовности с общей шины системы. Согласно исходному контексту, это приводит к безопасному отключению автоматического режима управления и переходу на ручное пилотирование. Точную логику контроля и пороги отказов нужно проверять по документации конкретной системы.

Установка и конструкция БУС-3

Блок БУС-3 устанавливается в приборных или технических отсеках авионики воздушного судна. В контексте Ту-134 блоки системы АБСУ расположены в технических отсеках в районе кабины экипажа и монтируются на общих амортизационных этажерках или рамах. БУС-3 описан как быстросъемный кассетный блок авиационного стандарта с ножевым разъемом на задней панели для установки в амортизационную раму. Такая конструкция упрощает замену, стендовую проверку и доступ при обслуживании.

Идентификация и заказ БУС-3

Перед заказом БУС-3 нужно подтвердить тип воздушного судна, родительскую систему, требуемую модификацию, категорию состояния и комплект документов. Важно уточнить, требуется блок для АБСУ-134, ИК-ВК-80 или другой системы автоматического управления. Изделие может понадобиться для ремонта аппаратуры автоматического управления, диагностики цепей управления соленоидами, замены неисправного блока или складского фонда. Паспорт изделия, отметки приемки, схемы подключения и записи стендовой проверки следует согласовать до отгрузки.

Тип изделия: Блок управления соленоидом / авиационный коммутационный блок управления
Обозначение:control
Английское обозначение: BUS-3
Альтернативные названия: Блок управления соленоидом, блок управления электромагнитом, блок коммутации соленоидов, блок системы автоматического управления
Функция: Коммутация и усиление управляющих сигналов для авиационных соленоидов и связанных электромеханических компонентов
Применение / Где используется: Авиационные системы автоматического управления, пилотажно-навигационные комплексы и исполнительные цепи
Система / Место установки: Цепи управления соленоидами, цепи исполнительных механизмов, стойки аппаратуры автоматического управления
Связанные системы: АБСУ-134 и ИК-ВК-80 согласно исходному контексту
Совместимые ВС / техника: Самолеты семейства Ту-134 в контексте АБСУ-134; другие ВС в зависимости от документации
Управляемые элементы: Соленоиды, электромагнитные клапаны, гидравлические или пневматические коммутационные элементы и связанные исполнительные цепи
Входные сигналы: Команды от вычислителей / логических блоков автоматического управления согласно конфигурации системы
Выходные сигналы: Коммутирующие сигналы и силовые импульсы на обмотки соленоидов
Режим работы: Продолжительный, непрерывный в течение полета согласно исходному контексту
Встроенный контроль: Непрерывный автоматический контроль внутренних цепей и линий управления соленоидами согласно исходным данным
Реакция на отказ: Снятие сигнала исправности / готовности и безопасное отключение автоматического режима согласно исходному контексту
Питание: 115 В переменного тока 400 Гц или 220 В переменного тока в зависимости от модификации и цепи; 27 В постоянного тока для логики и сигнализации согласно исходным данным
Конструктивное исполнение: Быстросъемный кассетный блок авиационного стандарта
Интерфейс подключения: Ножевой разъем на задней панели для установки в амортизационную раму согласно исходному контексту
Место установки: Приборный / технический отсек авионики на амортизационной этажерке или раме ВС
Условия эксплуатации: Авиационные вибрационные нагрузки и условия приборного отсека
Состояние: Новое / складского хранения / после капитального ремонта / исправное, в зависимости от наличия
Документация: Паспорт изделия, документация системы ВС, распиновка разъемов, схемы подключения и записи стендовой проверки при наличии

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
