БУ-32-4 серия 2 (6С2.399.032-04)
Блок управления
Описание

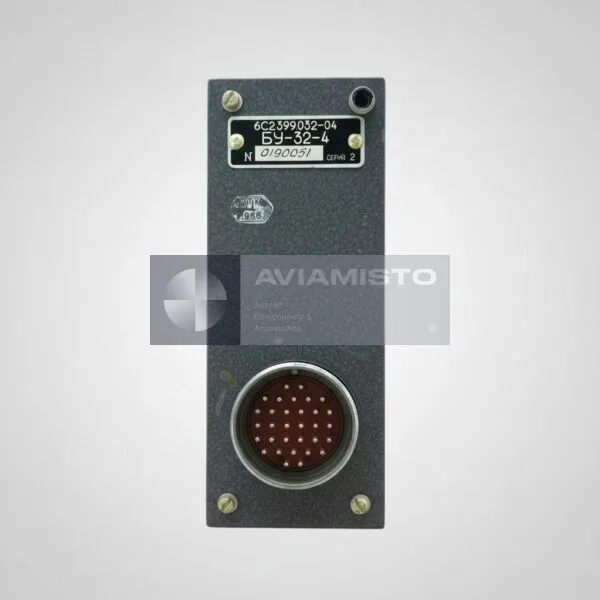

БУ-32-4 серия 2 (6С2.399.032-04) — блок управления СПУУ-52
БУ-32-4 серия 2 (6С2.399.032-04) является электронным блоком системы подвижного упора управления СПУУ-52. Он обрабатывает сигналы, связанные с температурой и давлением наружного воздуха, и формирует команды исполнительному механизму, который перемещает упор педали. Система ограничивает доступный шаг хвостового винта в заданных условиях и защищает трансмиссию вертолёта от чрезмерной нагрузки. Это специализированный системный блок, а не универсальное реле.
Полное описаниеСвернуть описание
Обработка сигналов и управление
Блок принимает входные сигналы, реализует калиброванные передаточные характеристики и управляет исполнительным механизмом подвижного упора. В документации указано питание 36 В, 400 Гц и 27 ±2,7 В постоянного тока. Отдельно нормируются потребление переменного тока, длительное и кратковременное потребление постоянного тока. Коэффициенты по температуре и давлению являются частью настройки системы и не корректируются без утверждённой методики.
Работа в составе СПУУ-52
Блок взаимодействует с датчиками, проводкой, исполнительным механизмом и механическим упором СПУУ-52. Родственные устройства представлены в категории блоков управления, однако разные суффиксы БУ-32 могут соответствовать иной настройке или комплектации. До признания блока неисправным проверяют всю систему, перемещение упора и достоверность сигналов температуры и давления.
Применение на вертолётах
СПУУ-52 применяется на вертолётах семейства Ми-8 и связанных конфигурациях системы управления. Точная применяемость БУ-32-4 серия 2 (6С2.399.032-04) зависит от модификации вертолёта и исполнения СПУУ-52. Общее название семейства или похожие разъёмы не подтверждают взаимозаменяемость БУ-32-3, БУ-32-4 и других вариантов.
Идентификация и заказ
Перед заказом сверяют полную маркировку БУ-32-4 серия 2 (6С2.399.032-04) и документ 6С2.399.032-04 ПС. Числовой суффикс входит в обозначение изделия. В запросе указывают модификацию вертолёта, исполнение СПУУ-52, требуемое состояние, разъёмы и крепление, а также прикладывают фотографию шильдика. Калибровку и приёмочную проверку проводят по паспорту и утверждённой документации воздушного судна.
Технические характеристики
- Тип изделия
- Авиационный электронный блок управления
- Функция
- Обработка сигналов температуры и давления и управление подвижным упором педали
- Применение / Где используется
- Система подвижного упора управления СПУУ-52
- Система / Место установки
- Контур ограничения управления вертолёта
- Типовая платформа
- Семейство Ми-8; модификацию и исполнение системы уточняют
Все характеристикиСвернуть характеристики
- Питание переменного тока
- 36 В, 400 Гц
- Питание постоянного тока
- 27 ±2,7 В
- Потребляемый переменный ток
- Не более 0,3 А
- Постоянный ток, длительно
- Не более 0,5 А
- Постоянный ток, кратковременно
- Не более 2,5 А
- Передаточное число по температуре
- 1,05 ±0,32 % хода исполнительного органа на °C
- Передаточное число по давлению
- 0,39 ±0,12 % хода исполнительного органа на мм рт. ст.
- Масса
- Не более 1,3 кг
- Альтернативные обозначения
- БУ-32-4 серия 2 (6С2.399.032-04); BU-32-4 Series 2 (6C2.399.032-04)
- Техническая документация
- Паспорт 6С2.399.032-04 ПС
