БСВ-24
Блок связи с высотомером
Описание

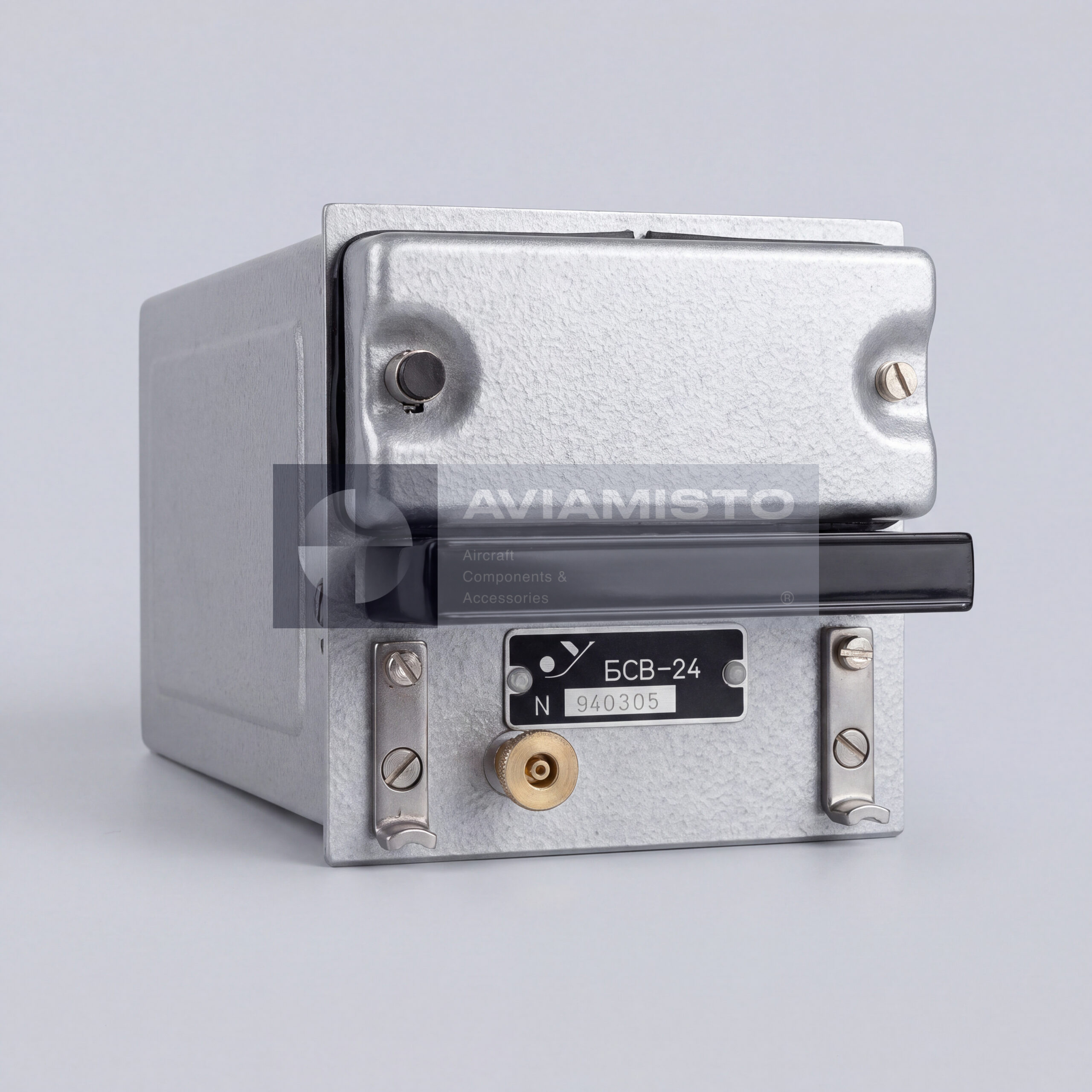

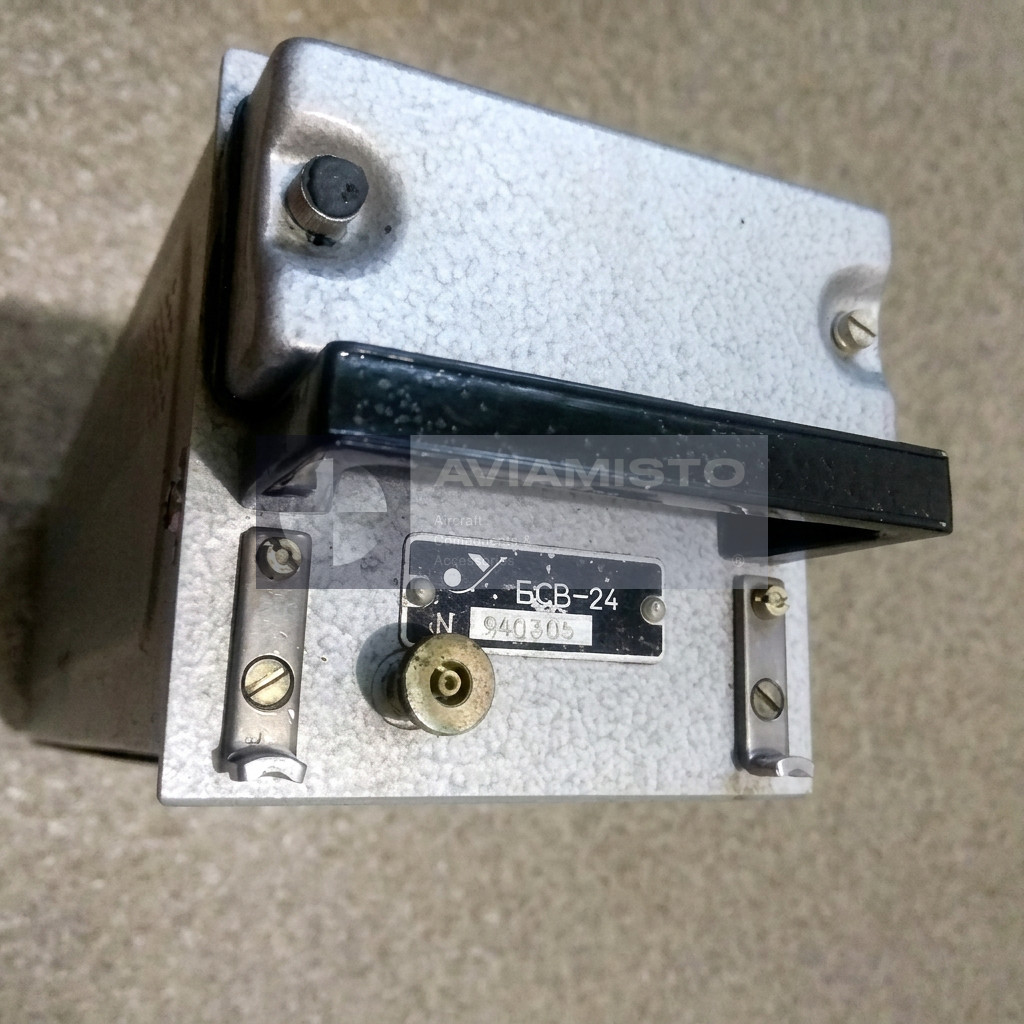

Блок связи с радиовысотомером БСВ-24
БСВ-24 — авиационный электронный блок связи с высотомером / радиовысотомером, применяемый в составе системы автоматического управления САУ-В24-1. Блок связан с вертолетами семейства Ми-24 и Ми-35, оснащенными соответствующей архитектурой советской / российской системы автоматического управления. В технической документации изделие может упоминаться как блок связи с высотомером или блок связи с радиовысотомером. Его задача — обработка и согласование сигналов высоты, используемых автоматикой в режиме стабилизации высоты.
Полное описаниеСвернуть описание
Функция БСВ-24 в режиме стабилизации высоты
Основная функция БСВ-24 — непрерывное формирование и согласование управляющих сигналов по законам работы САУ в автоматическом режиме «ВЫСОТА». Блок работает с информацией о высоте, поступающей от бортового радиовысотомера малых высот, и подготавливает соответствующий сигнал для цепей автоматического управления. Это позволяет автоматике вертолета выдерживать заданную истинную высоту над земной или водной поверхностью в зависимости от режима полета, данных радиовысотомера и конфигурации системы.
Связь с радиовысотомером РВ-5 / А-037
БСВ-24 получает высотную информацию от радиовысотомера малых высот РВ-5 / А-037. В исходном контексте входной сигнал описан как аналоговый электрический сигнал, пропорциональный текущей истинной высоте, с дополнительной информацией об исправности / надежности радиовысотомера. Блок БСВ-24 преобразует, масштабирует и согласует этот сигнал для дальнейшего использования системой САУ-В24-1. Эта связь важна для автоматического полета на малых высотах, режимов висения и стабилизации высоты над поверхностью.
БСВ-24 в архитектуре САУ-В24-1
Блок БСВ-24 работает совместно с другими компонентами САУ-В24-1. В исходном контексте указаны БВ-24 как центральный вычислительный блок, ПВМ-24 и ПВП-24 как пульты управления режимами полета, а также ВУАП-1 как унифицированный вертолетный автопилот. В этой архитектуре БСВ-24 передает обработанный сигнал высоты от радиовысотомера в систему управления. Выходной сигнал может использоваться вычислителем БВ-24 и цепями автопилота ВУАП-1 для управления каналом шага / общего шага винта согласно логике системы и документации.
Конструкция и установка БСВ-24

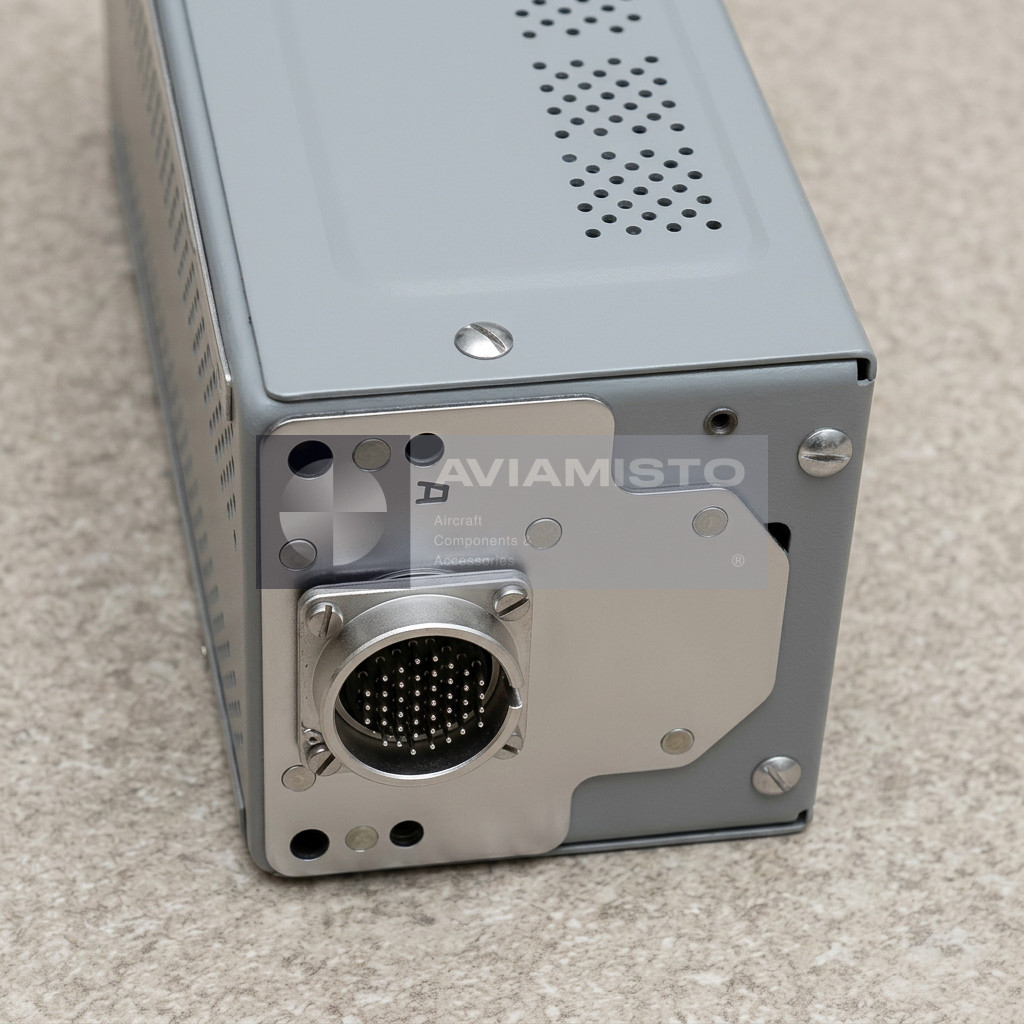

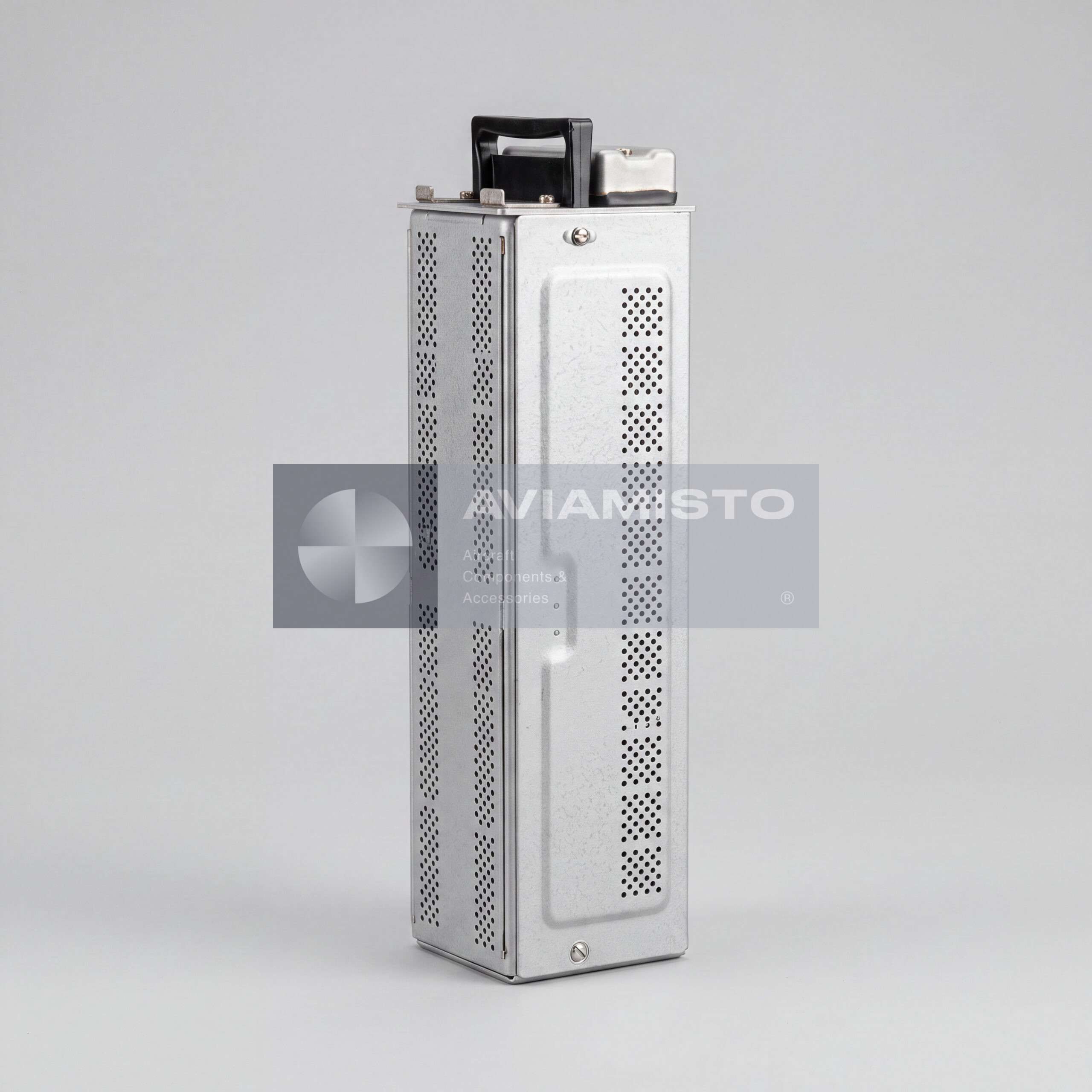

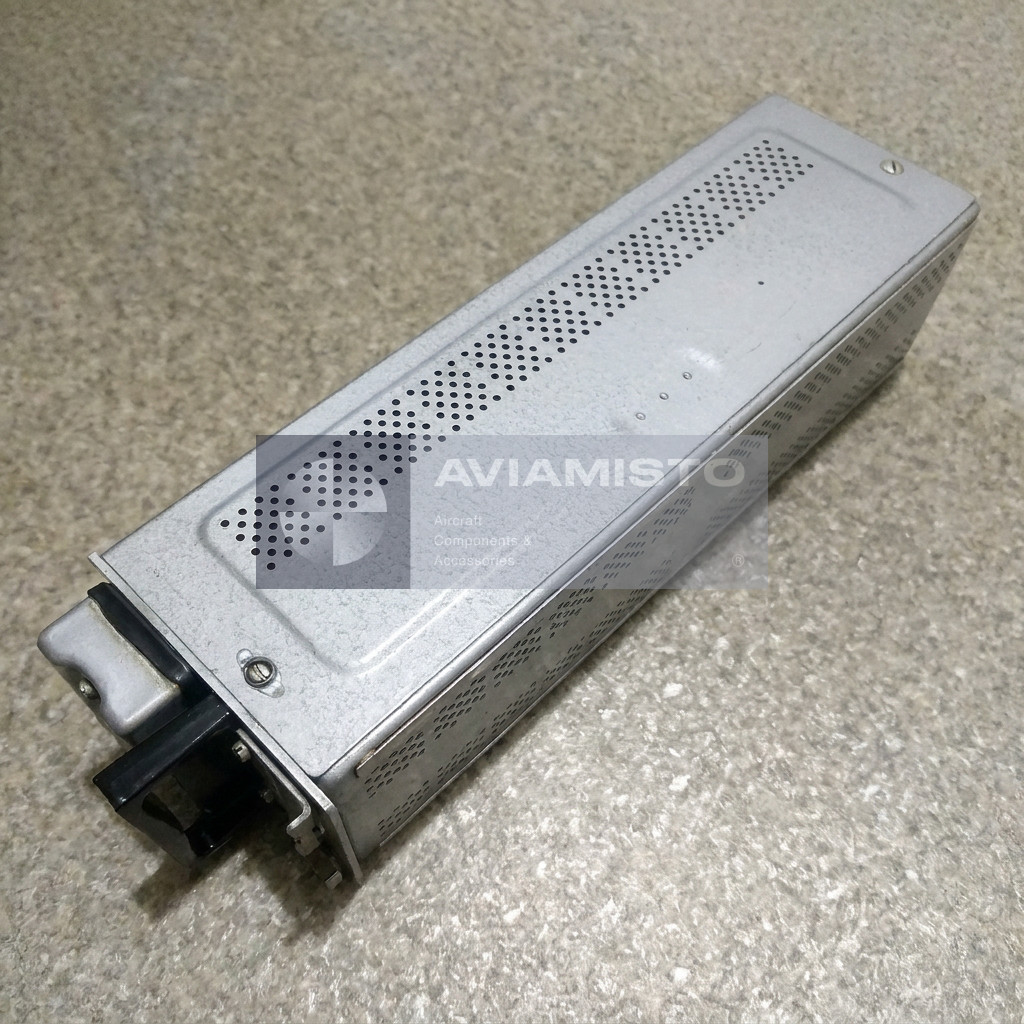

БСВ-24 описывается как блочно-модульное изделие, приспособленное для установки в радиоотсек вертолета на амортизационную раму. Подключение к кабельной сети системы автоматического управления выполняется через стандартные авиационные штепсельные разъемы. Согласно исходному контексту, охлаждение блока естественное, через перфорацию корпуса. При обслуживании изделие следует проверять вместе с разъемами, жгутами, креплением, линиями сигнала радиовысотомера, пультами САУ, вычислительным блоком БВ-24 и цепями интерфейса автопилота ВУАП-1.
Идентификация и заказ БСВ-24
Перед заказом БСВ-24 желательно подтвердить тип вертолета, конфигурацию САУ-В24-1, требуемое состояние и комплект документов. Блок может требоваться для ремонта системы автоматического управления, диагностики режима удержания высоты, замены неисправного блока связи с радиовысотомером или складского фонда авиационного оборудования Ми-24 / Ми-35. Для корректной поставки стоит уточнить, требуется только блок БСВ-24, связанные разъемы, монтажные элементы, документация проверки или сопутствующие блоки системы САУ-В24-1.
Технические характеристики
- Тип изделия
- Блок связи с радиовысотомером / электронный блок системы автоматического управления
- Обозначение
- БСВ-24
- Альтернативные названия
- Блок связи с высотомером, блок связи с радиовысотомером, блок интерфейса радиовысотомера, электронный блок САУ
- Функция
- Обработка и согласование сигналов высоты от радиовысотомера для системы автоматического управления САУ-В24-1
- Применение / Где используется
- Система автоматического управления САУ-В24-1
Все характеристикиСвернуть характеристики
- Система / Место установки
- САУ вертолета / интерфейс канала стабилизации высоты
- Совместимые ВС / техника
- Вертолеты семейства Ми-24 и Ми-35 согласно исходному контексту и документации
- Связанный радиовысотомер
- РВ-5 / А-037 радиовысотомер малых высот
- Связанная система управления
- САУ-В24-1
- Связанный вычислительный блок
- БВ-24
- Связанный автопилот
- ВУАП-1 унифицированный вертолетный автопилот
- Связанные пульты управления
- ПВМ-24 и ПВП-24
- Режим работы
- Автоматический режим «ВЫСОТА» / стабилизация истинной высоты
- Входные сигналы
- Аналоговый сигнал истинной высоты от РВ-5 / А-037; сигнал исправности / надежности радиовысотомера согласно исходному контексту
- Диапазон входного сигнала высоты
- От 0 до 500 м, согласно исходным данным
- Градиент напряжения радиовысотомера
- 20 мВ/м, согласно исходным данным
- Выходной сигнал
- Масштабированный сигнал отклонения от заданной высоты для цепей БВ-24 и ВУАП-1
- Диапазон стабилизации высоты
- От 5 до 300 м, согласно исходным данным
- Ориентир статической точности стабилизации
- ±2–5 м в зависимости от рельефа и заданной высоты согласно исходным данным
- Питание
- 27 В постоянного тока и 36 В переменного тока частотой 400 Гц
- Потребляемый ток по цепи постоянного тока
- Не более 1,5 А согласно исходным данным
- Конструктивное исполнение
- Блочно-модульное, установка на амортизационную раму
- Охлаждение
- Естественное охлаждение через перфорацию корпуса
- Интерфейс подключения
- Стандартный авиационный штепсельный разъем типа ШР / 2РМ согласно исходному контексту
- Ориентир массы
- Около 3,5–4,2 кг
- Диапазон рабочих температур
- От −60 °C до +60 °C
- Условия эксплуатации
- Вибрационные и маневренные нагрузки вертолета согласно требованиям к военной авиационной технике
- Документация
- Паспорт изделия, документация САУ-В24-1, схемы подключения, записи проверки и эксплуатационная документация при наличии
