БРЗУ115ВО
Блок управления генератором
Описание

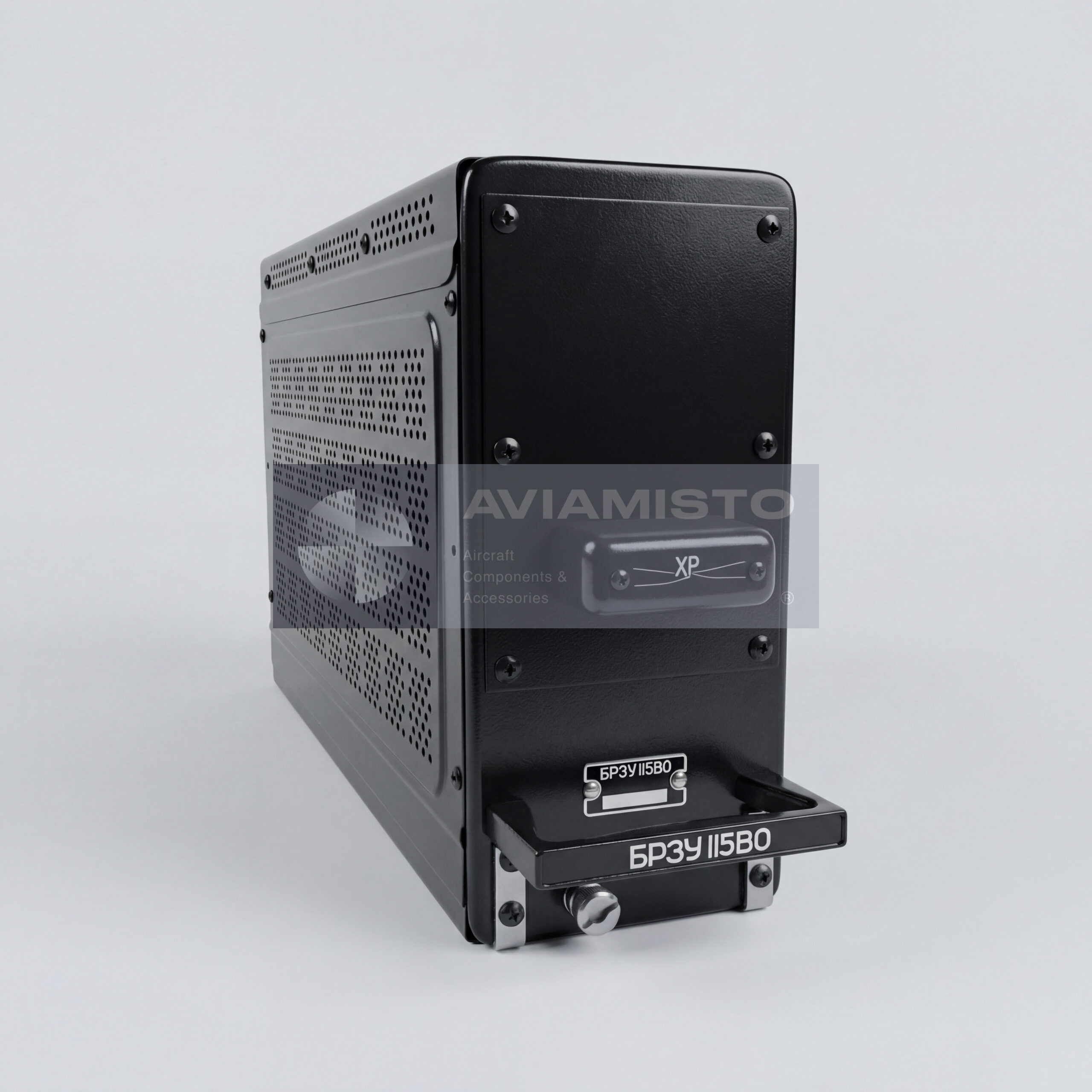

БРЗУ115ВО — блок регулирования, защиты и управления
БРЗУ115ВО представляет собой авиационный электрический блок для канала генерирования переменного тока. В одном изделии объединены функции регулирования напряжения, контроля защит и управления генератором. Сам блок электроэнергию не вырабатывает: он взаимодействует с генератором, цепью возбуждения, коммутационной аппаратурой и бортовой сетью. Полный индекс исполнения обязателен, поэтому близкие по названию блоки БРЗУ нельзя считать взаимозаменяемыми без документации.
Полное описаниеСвернуть описание
Назначение и работа БРЗУ115ВО
БРЗУ115ВО поддерживает требуемое напряжение в канале трёхфазного переменного тока, контролирует ненормальные режимы и участвует в коммутации и защите генератора. В имеющихся данных указаны питание 24,0–29,4 В постоянного тока, сеть 115/200 В и частота 400 Гц. Пороги срабатывания и выдержки времени сверяют по паспорту, не перенося их с исполнений серии 2 или серии 3.
Работа в составе электрооборудования
Изделие относится к электронным блокам управления бортовой системы электроснабжения. Исправная работа зависит от питания постоянного тока, входов генератора или подвозбудителя, проводки и связанных цепей защиты и коммутации. При поиске неисправности проверяют весь канал генерирования, а не заменяют блок только по признаку отклонения напряжения. Стендовые проверки и регулировки выполняют по паспорту или ремонтной документации конкретного исполнения.
Применение в авиационной системе
Блок применяется в системах переменного тока самолётов и вертолётов с соответствующим каналом генератора. Ссылка на воздушных судов дана для справки о воздушном судне и не означает взаимозаменяемость оборудования. Установку подтверждают по модификации борта, типу генератора и утверждённой схеме электроснабжения.
Идентификация и заказ
Перед заказом сверяют полную маркировку БРЗУ115ВО, латинский вариант записи, серию или суффикс, разъёмы и паспорт. Обозначения БРЗУ115В, БРЗУ115ВА и БРЗУ115ВО могут относиться к разным каналам регулирования и иметь отличающиеся интерфейсы или настройки защиты. В запросе указывают тип воздушного судна, установленный генератор или систему, требуемое состояние и прикладывают фотографию шильдика.
Технические характеристики
- Тип изделия
- Блок регулирования, защиты и управления
- Функция
- Регулирование напряжения и защита канала трёхфазного генератора
- Применение / Где используется
- Системы электроснабжения переменного тока воздушных судов
- Система / Место установки
- Канал генерирования и управления генератором
- Диапазон питания постоянного тока
- 24,0–29,4 В
Все характеристикиСвернуть характеристики
- Контролируемая сеть
- 115/200 В переменного тока
- Номинальная частота
- 400 Гц
- Режим работы
- Продолжительный
- Альтернативные обозначения
- БРЗУ115ВО; БРЗУ-115ВО; BRZU115VO; BRZU-115VO
- Взаимозаменяемость
- С исполнениями серии 2 и серии 3 не подтверждена
- Условие подбора
- Сверить канал генератора, разъём и паспорт
- Техническая документация
- Паспорт изделия / документация воздушного судна
