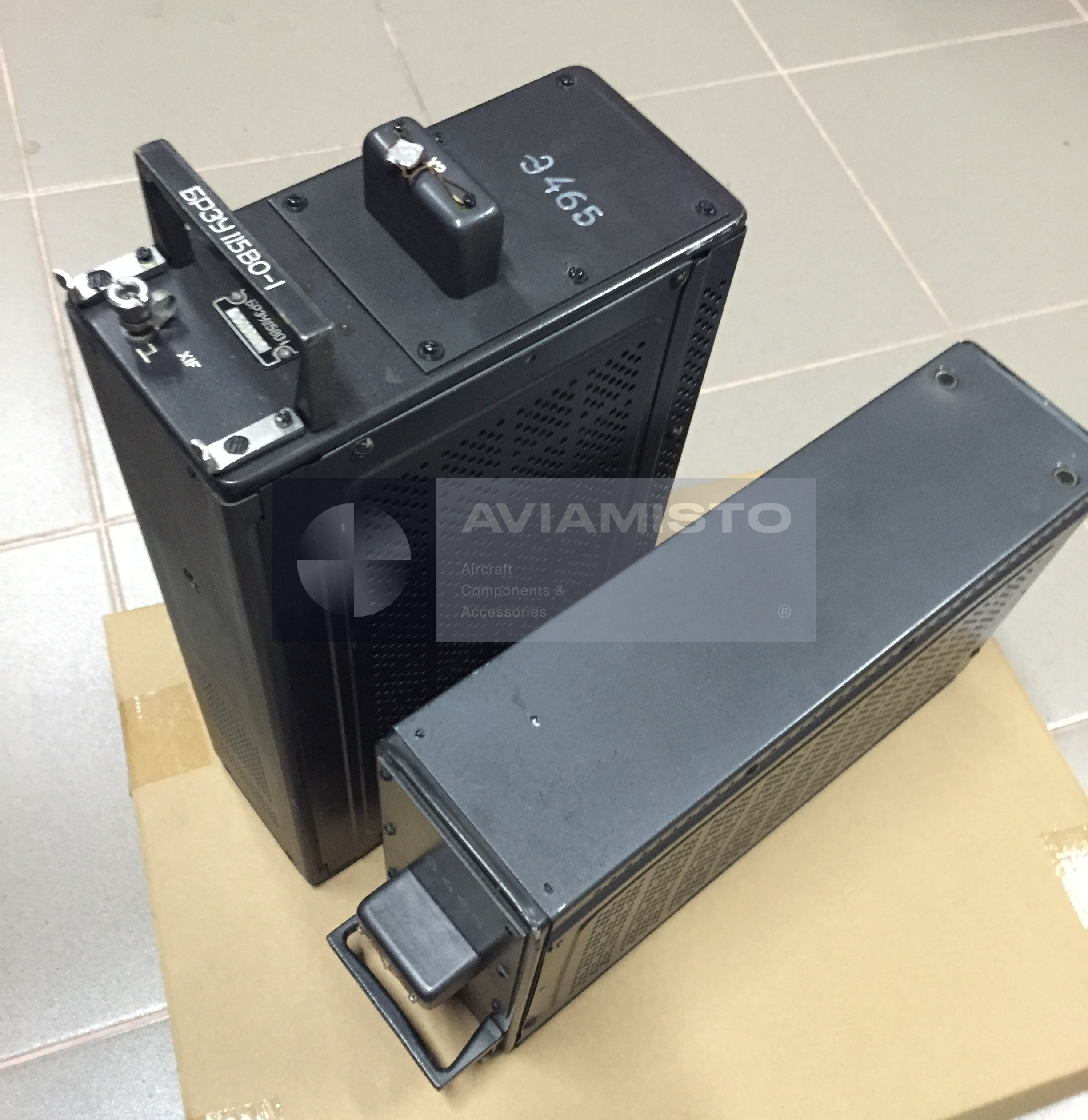

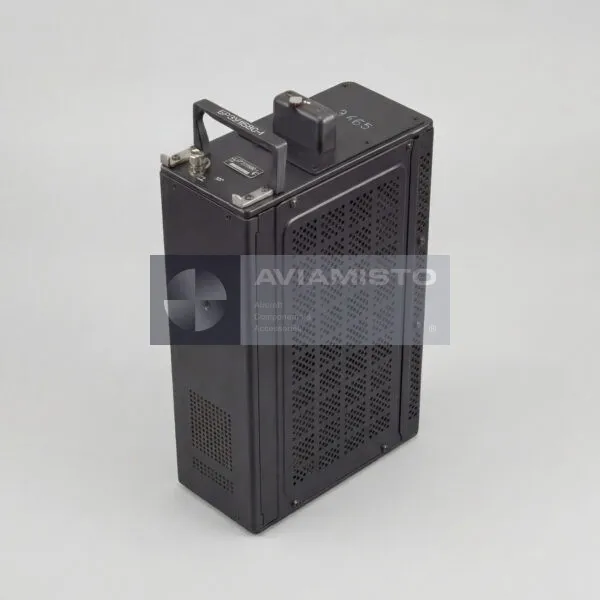

БРЗУ115ВО-1
Блок управления генератором
Описание
БРЗУ115ВО-1 — блок регулирования, защиты и управления
БРЗУ115ВО-1 представляет собой авиационный электрический блок для канала генерирования переменного тока. В одном изделии объединены функции регулирования напряжения, контроля защит и управления генератором. Сам блок электроэнергию не вырабатывает: он взаимодействует с генератором, цепью возбуждения, коммутационной аппаратурой и бортовой сетью. Полный индекс исполнения обязателен, поэтому близкие по названию блоки БРЗУ нельзя считать взаимозаменяемыми без документации.
Полное описаниеСвернуть описание
Назначение и работа БРЗУ115ВО-1
БРЗУ115ВО-1 управляет каналом трёхфазного переменного тока стабильной частоты. Блок поддерживает напряжение генератора, формирует защитное воздействие при ненормальном режиме и обеспечивает управляемое подключение к бортовой сети. Указаны питание 24,0–29,4 В постоянного тока, сеть 115/200 В и частота 400 Гц. Статическое регулирование приводится как ±2…4 В; точное значение сверяют для конкретного изделия.
Работа в составе электрооборудования
Изделие относится к электронным блокам управления бортовой системы электроснабжения. Исправная работа зависит от питания постоянного тока, входов генератора или подвозбудителя, проводки и связанных цепей защиты и коммутации. При поиске неисправности проверяют весь канал генерирования, а не заменяют блок только по признаку отклонения напряжения. Стендовые проверки и регулировки выполняют по паспорту или ремонтной документации конкретного исполнения.
Применение в авиационной системе
В каталогах указывается применение в системах Ил-76, Ил-86, Ил-96, Ту-204, Як-42, Ан-140, Бе-200, Ми-38 и Ка-62. Ссылка на Ил-76 дана для справки о воздушном судне и не означает взаимозаменяемость оборудования. Установку подтверждают по модификации борта, типу генератора и утверждённой схеме электроснабжения.
Идентификация и заказ

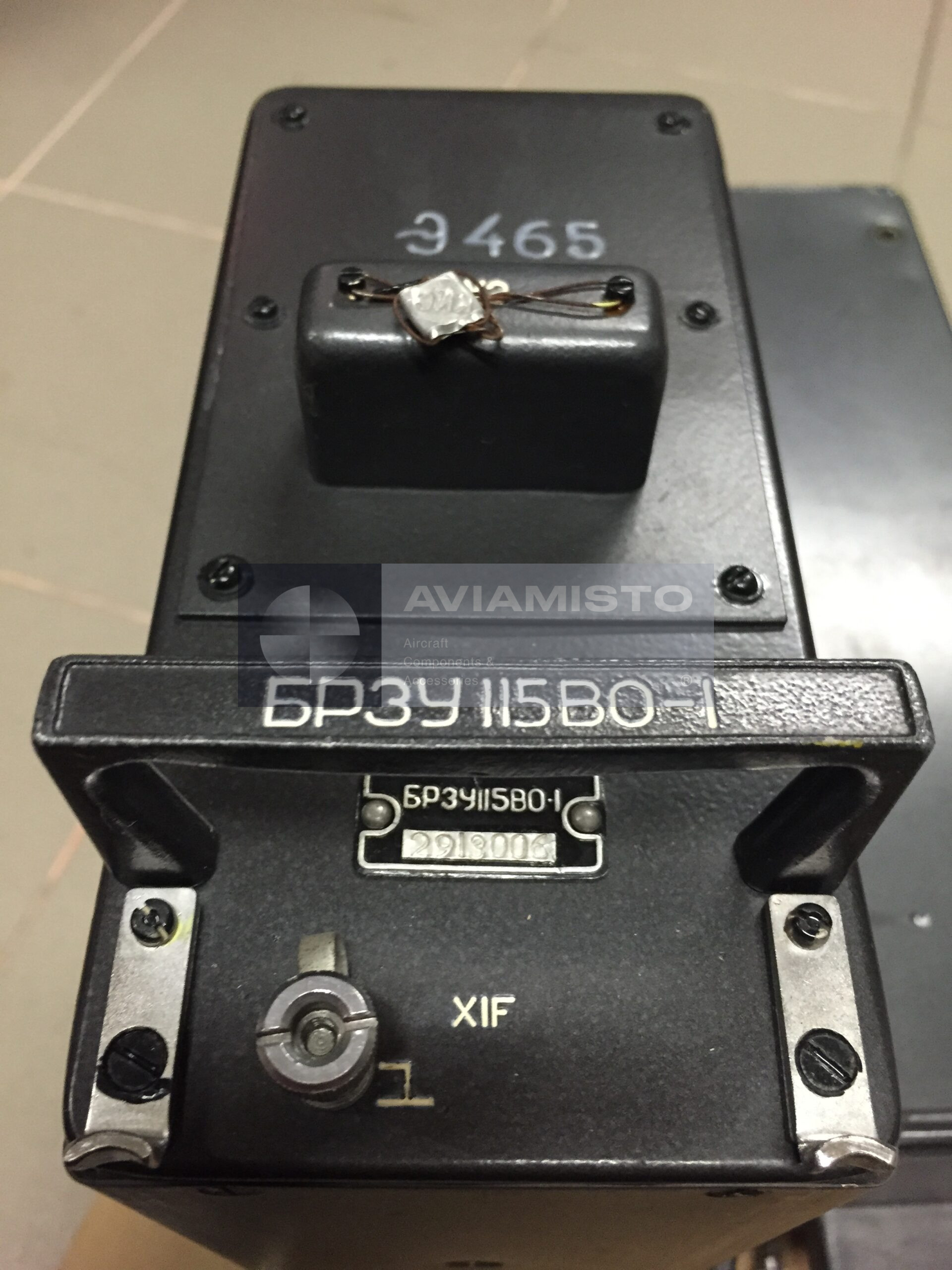

Перед заказом сверяют полную маркировку БРЗУ115ВО-1, латинский вариант записи, серию или суффикс, разъёмы и паспорт. Обозначения БРЗУ115В, БРЗУ115ВА и БРЗУ115ВО могут относиться к разным каналам регулирования и иметь отличающиеся интерфейсы или настройки защиты. В запросе указывают тип воздушного судна, установленный генератор или систему, требуемое состояние и прикладывают фотографию шильдика.
Технические характеристики
- Тип изделия
- Блок регулирования, защиты и управления
- Функция
- Управление и защита канала трёхфазного переменного тока стабильной частоты
- Применение / Где используется
- Авиационные системы генерирования переменного тока
- Система / Место установки
- Канал генерирования и управления бортовой сети
- Совместимые ВС / техника
- Ил-76, Ил-86, Ил-96, Ту-204, Як-42, Ан-140, Бе-200, Ми-38, Ка-62; конфигурацию уточняют
Все характеристикиСвернуть характеристики
- Диапазон питания постоянного тока
- 24,0–29,4 В
- Контролируемая сеть
- 115/200 В переменного тока
- Номинальная частота
- 400 Гц
- Статическое регулирование
- ±2…4 В; применимое значение уточняют по исполнению
- Режим работы
- Продолжительный
- Альтернативные обозначения
- БРЗУ115ВО-1; БРЗУ-115ВО-1; BRZU115VO-1; BRZU-115VO-1
- Условие подбора
- Сверить воздушное судно, канал генератора, разъёмы и паспорт
- Техническая документация
- Паспорт изделия / документация воздушного судна
