БРЗУ115ВА-2С
Блок управления генератором
Описание
БРЗУ115ВА-2С — блок регулирования, защиты и управления
БРЗУ115ВА-2С представляет собой авиационный электрический блок для канала генерирования переменного тока. В одном изделии объединены функции регулирования напряжения, контроля защит и управления генератором. Сам блок электроэнергию не вырабатывает: он взаимодействует с генератором, цепью возбуждения, коммутационной аппаратурой и бортовой сетью. Полный индекс исполнения обязателен, поэтому близкие по названию блоки БРЗУ нельзя считать взаимозаменяемыми без документации.
Полное описаниеСвернуть описание
Назначение и работа БРЗУ115ВА-2С
БРЗУ115ВА-2С выполняет регулирование напряжения, защиту от ненормальных электрических режимов и управление возбуждением генератора. Указаны входы 24,0–29,4 В постоянного тока и 22–29 В переменного тока, а регулируемое напряжение составляет 117 В при 400 Гц. Значение статического регулирования — ±4 В в заданных пределах 117–119 В. Индексы А и 2С являются частью обозначения.
Работа в составе электрооборудования
Изделие относится к электронным блокам управления бортовой системы электроснабжения. Исправная работа зависит от питания постоянного тока, входов генератора или подвозбудителя, проводки и связанных цепей защиты и коммутации. При поиске неисправности проверяют весь канал генерирования, а не заменяют блок только по признаку отклонения напряжения. Стендовые проверки и регулировки выполняют по паспорту или ремонтной документации конкретного исполнения.
Применение в авиационной системе
Блок устанавливается в системах генерирования переменного тока самолётов и вертолётов с соответствующей схемой стабилизированной частоты. Ссылка на воздушных судов дана для справки о воздушном судне и не означает взаимозаменяемость оборудования. Установку подтверждают по модификации борта, типу генератора и утверждённой схеме электроснабжения.
Идентификация и заказ

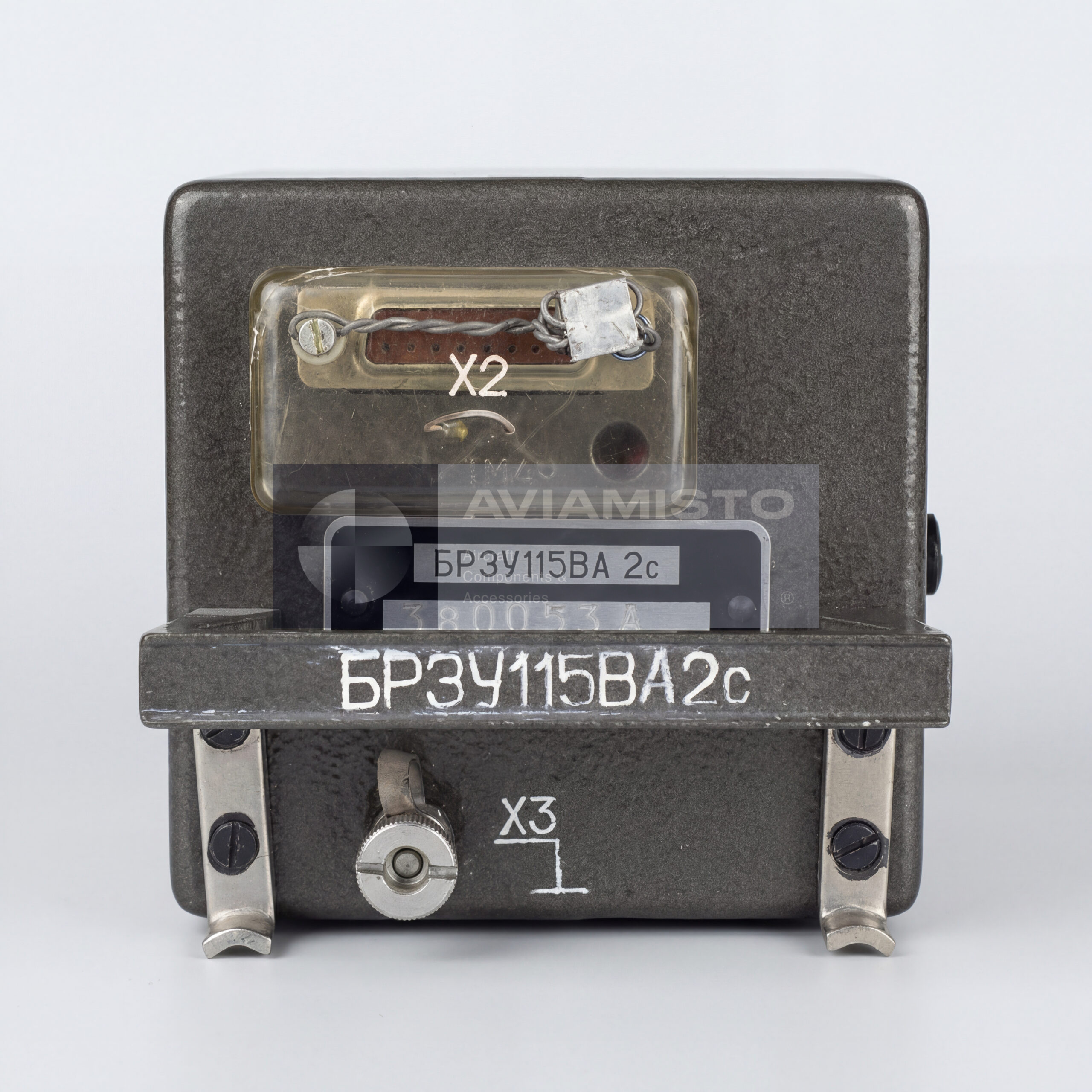

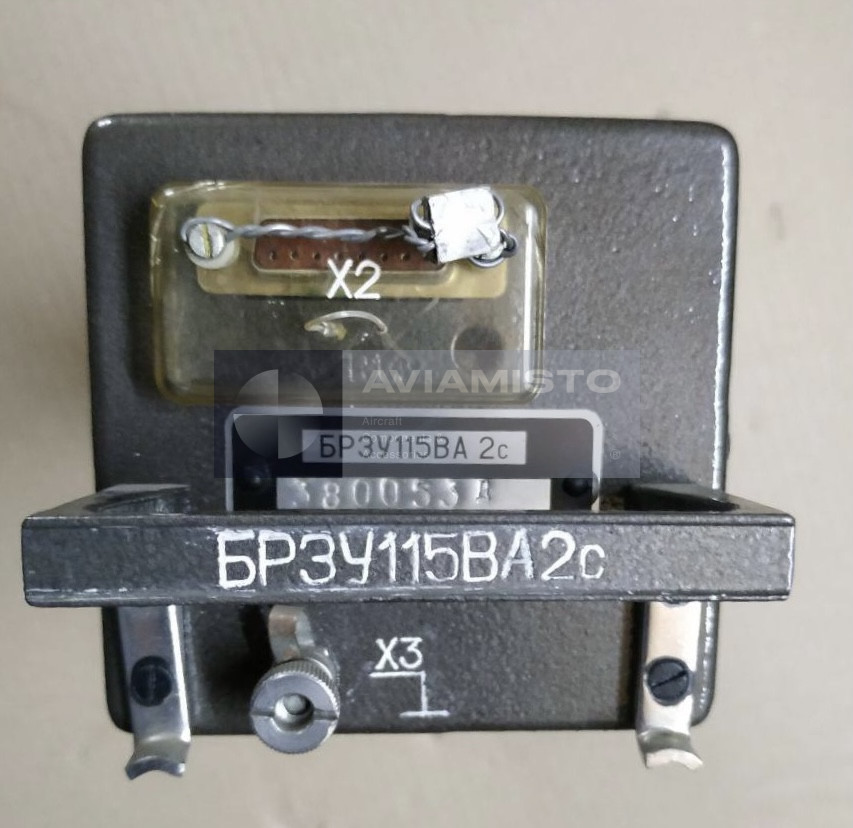

Перед заказом сверяют полную маркировку БРЗУ115ВА-2С, латинский вариант записи, серию или суффикс, разъёмы и паспорт. Обозначения БРЗУ115В, БРЗУ115ВА и БРЗУ115ВО могут относиться к разным каналам регулирования и иметь отличающиеся интерфейсы или настройки защиты. В запросе указывают тип воздушного судна, установленный генератор или систему, требуемое состояние и прикладывают фотографию шильдика.
Технические характеристики
- Тип изделия
- Блок регулирования, защиты и управления
- Функция
- Регулирование, защита и управление возбуждением генератора переменного тока
- Применение / Где используется
- Системы электроснабжения переменного тока воздушных судов
- Система / Место установки
- Канал генерирования и управления генератором
- Диапазон питания постоянного тока
- 24,0–29,4 В
Все характеристикиСвернуть характеристики
- Диапазон питания переменного тока
- 22–29 В
- Регулируемое напряжение
- 117 В переменного тока
- Номинальная частота
- 400 Гц
- Значение статического регулирования
- ±4 В в заданных пределах 117–119 В
- Потребляемый ток
- 2,7 А
- Масса
- 0,98 кг
- Назначенный ресурс
- 2 000 ч
- Назначенный срок службы
- 25 лет
- Срок хранения
- 8 лет
- Альтернативные обозначения
- БРЗУ115ВА-2С; БРЗУ-115ВА-2С; BRZU115VA-2S; BRZU115VA Series 2
- Техническая документация
- Паспорт 8А2.390.292 ПС
