БРЗУ115ВО-2С
Блок управления генератором
Описание

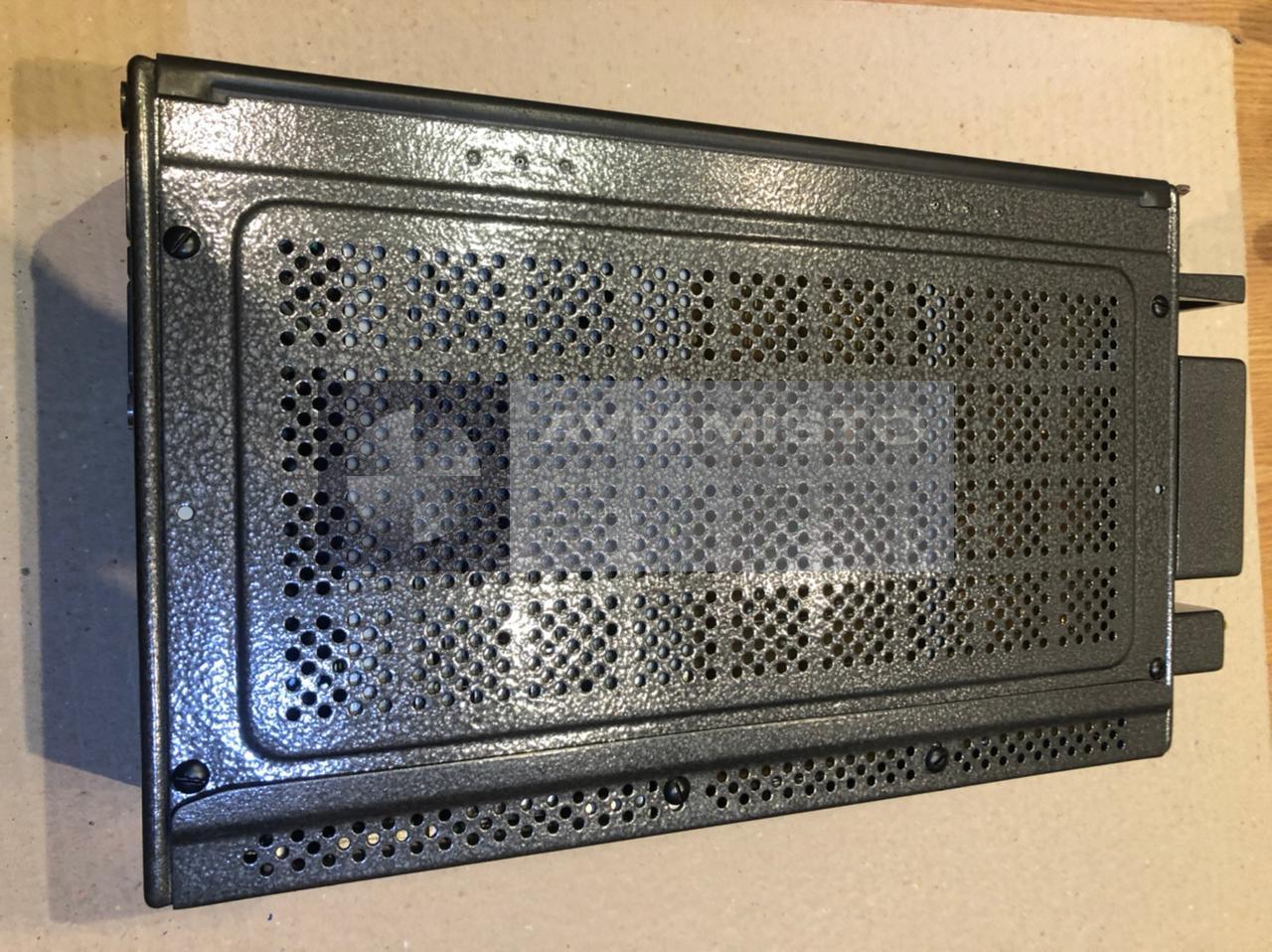

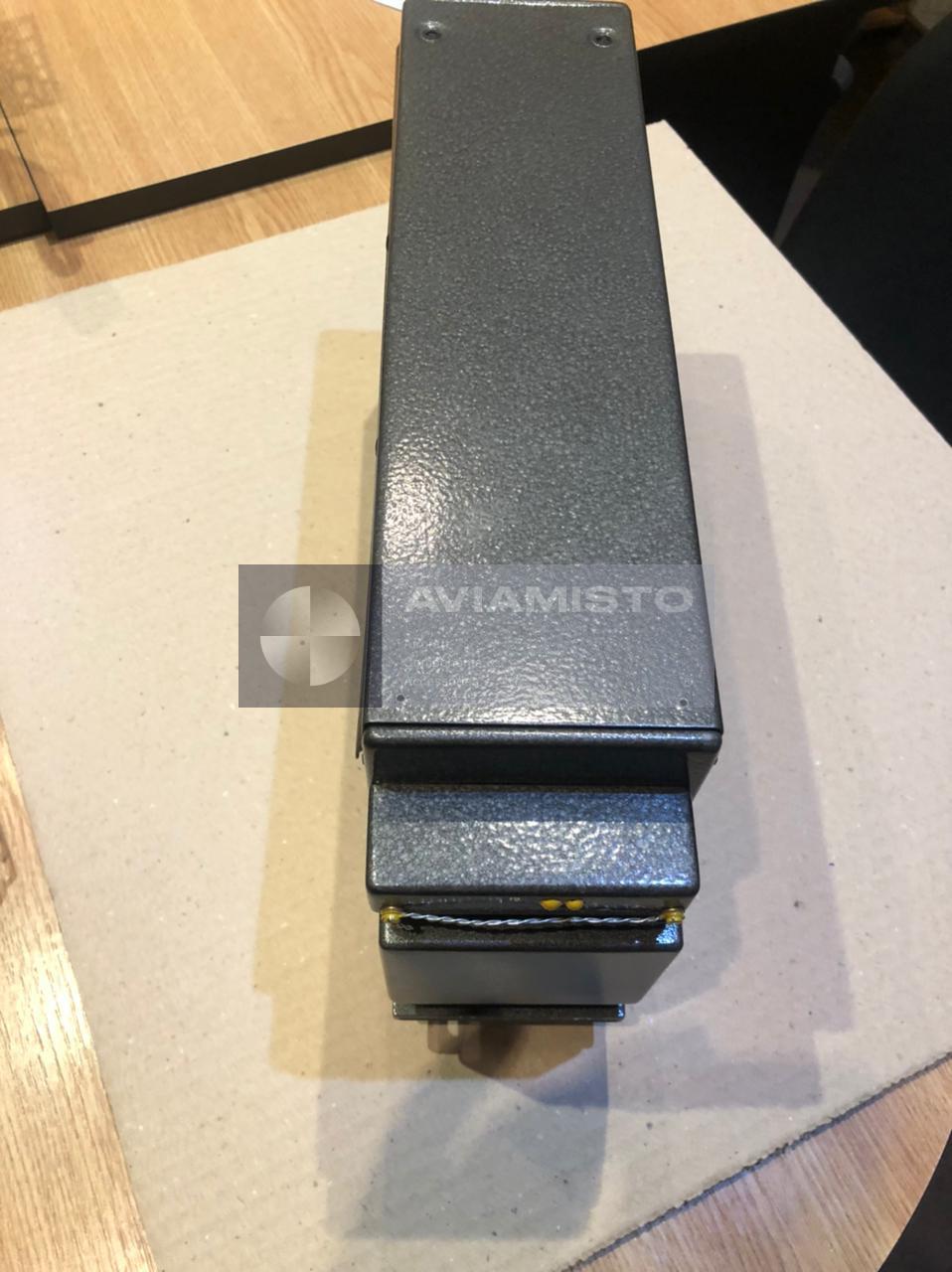

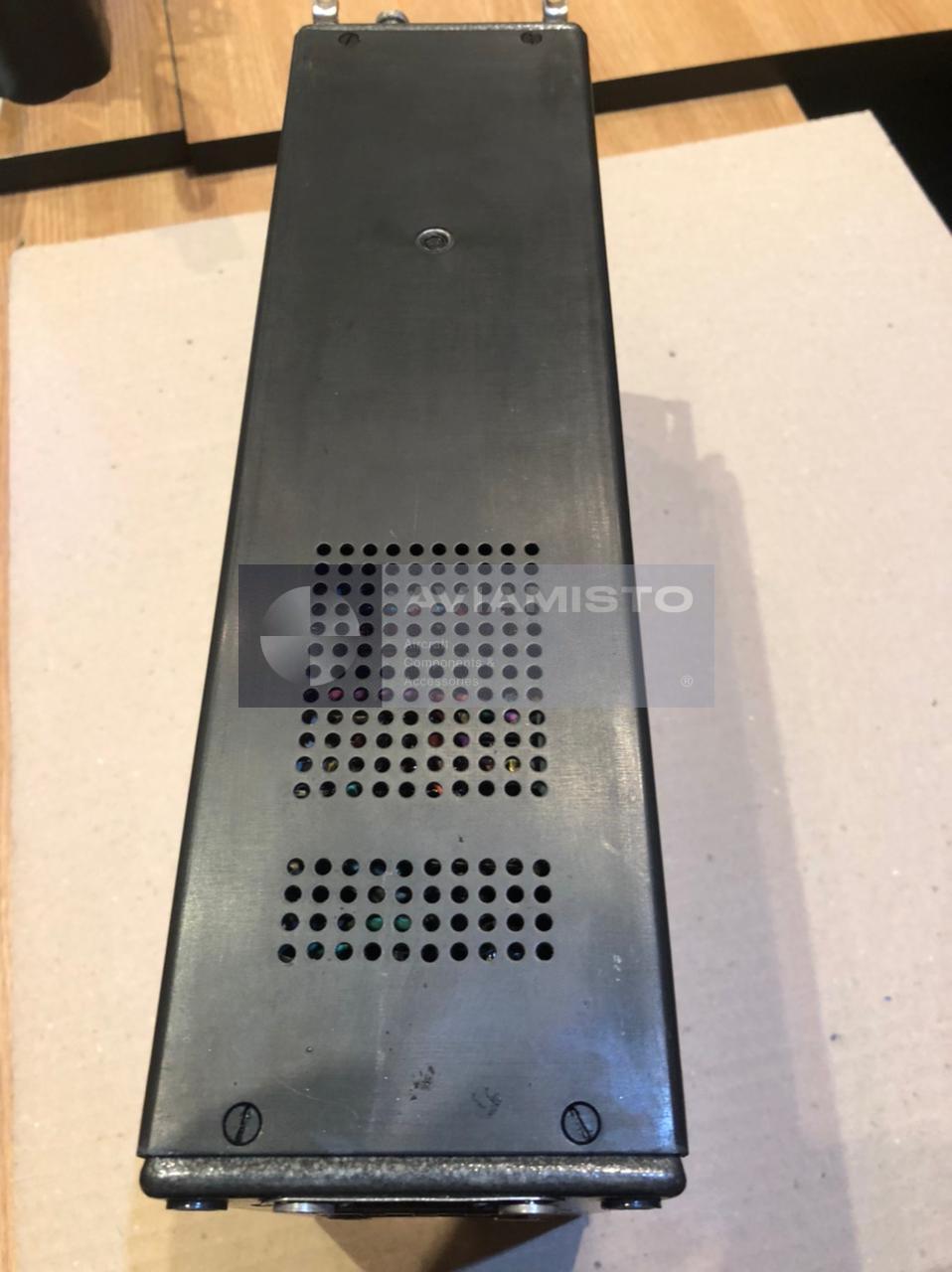

БРЗУ115ВО-2С — блок регулирования, защиты и управления
БРЗУ115ВО-2С представляет собой авиационный электрический блок для канала генерирования переменного тока. В одном изделии объединены функции регулирования напряжения, контроля защит и управления генератором. Сам блок электроэнергию не вырабатывает: он взаимодействует с генератором, цепью возбуждения, коммутационной аппаратурой и бортовой сетью. Полный индекс исполнения обязателен, поэтому близкие по названию блоки БРЗУ нельзя считать взаимозаменяемыми без документации.
Полное описаниеСвернуть описание
Назначение и работа БРЗУ115ВО-2С
БРЗУ115ВО-2С регулирует выходное напряжение генератора, контролирует канал генерирования и управляет подключением к бортовой сети после достижения требуемых параметров напряжения и частоты. Указано питание 24,0–29,4 В постоянного тока и трёхфазный вход 22–29 В, 800 Гц ±5 %. Регулируемое напряжение составляет 117 В, 400 Гц при статической точности ±2 В в диапазоне 115–119 В.
Работа в составе электрооборудования
Изделие относится к электронным блокам управления бортовой системы электроснабжения. Исправная работа зависит от питания постоянного тока, входов генератора или подвозбудителя, проводки и связанных цепей защиты и коммутации. При поиске неисправности проверяют весь канал генерирования, а не заменяют блок только по признаку отклонения напряжения. Стендовые проверки и регулировки выполняют по паспорту или ремонтной документации конкретного исполнения.
Применение в авиационной системе
Известная применяемость включает системы электроснабжения Ту-204, Ту-214, Ил-96-300, Ан-140, Ан-148, Бе-200 и Ми-28. Ссылка на Ан-148 дана для справки о воздушном судне и не означает взаимозаменяемость оборудования. Установку подтверждают по модификации борта, типу генератора и утверждённой схеме электроснабжения.
Идентификация и заказ

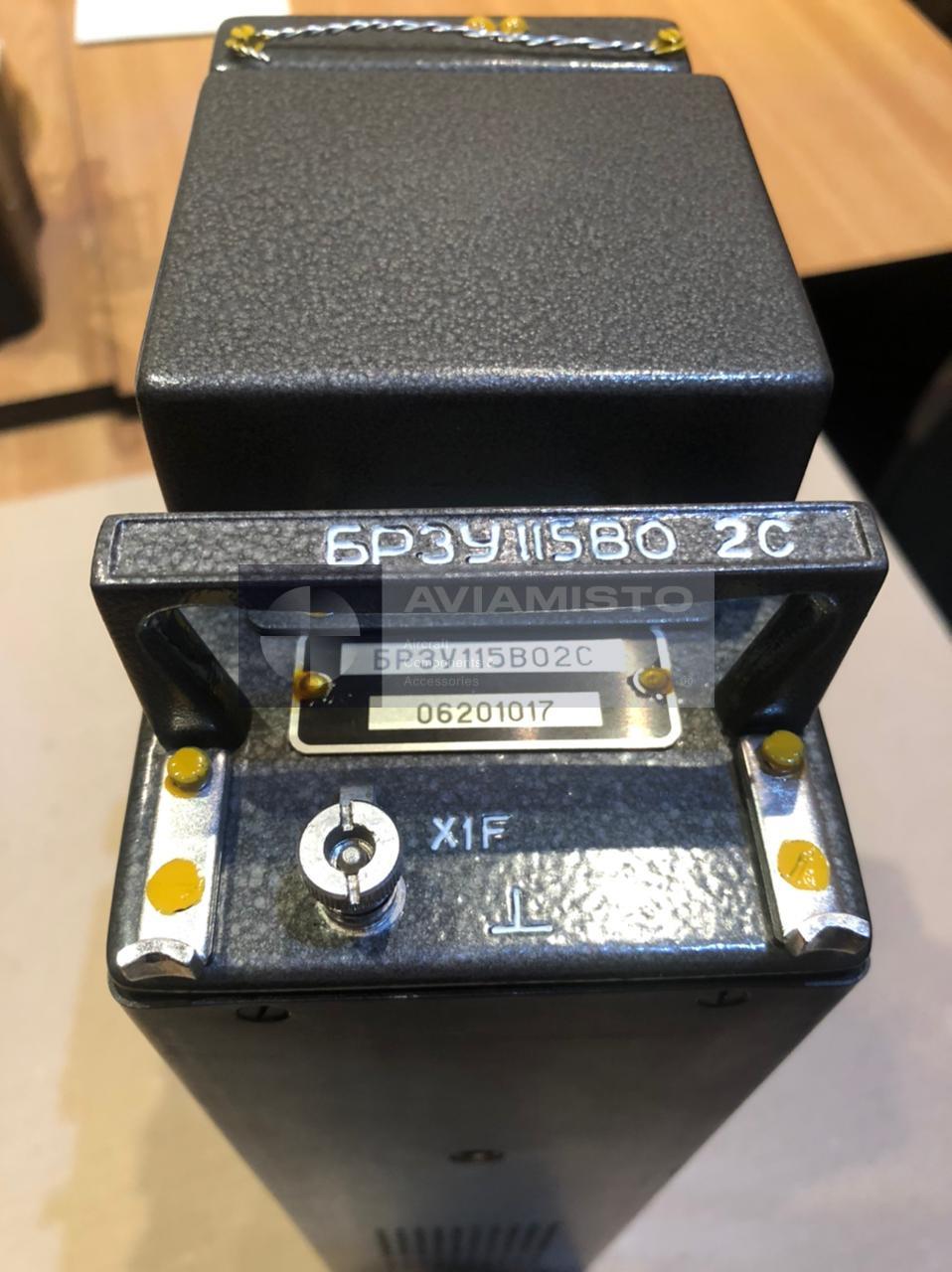

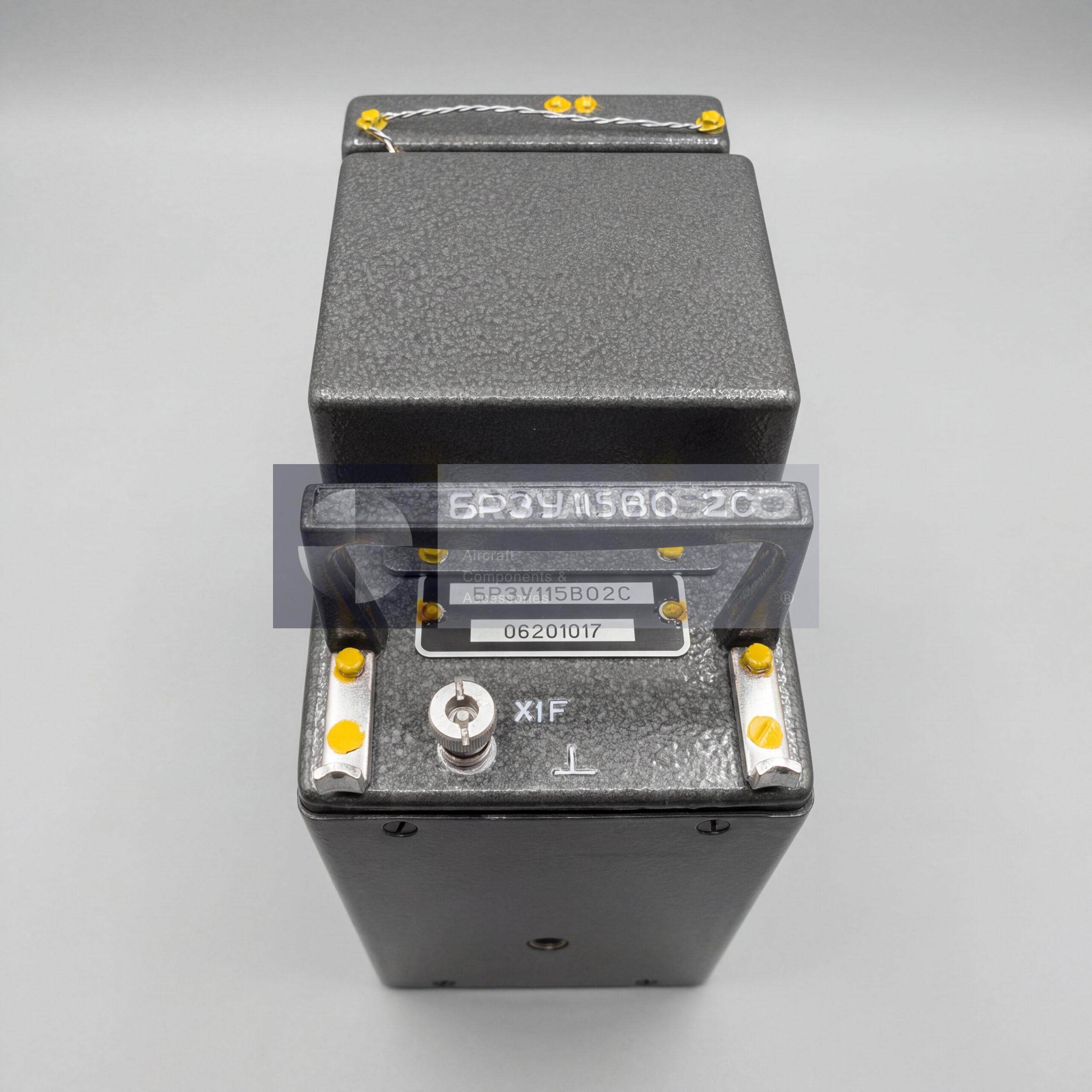

Перед заказом сверяют полную маркировку БРЗУ115ВО-2С, латинский вариант записи, серию или суффикс, разъёмы и паспорт. Обозначения БРЗУ115В, БРЗУ115ВА и БРЗУ115ВО могут относиться к разным каналам регулирования и иметь отличающиеся интерфейсы или настройки защиты. В запросе указывают тип воздушного судна, установленный генератор или систему, требуемое состояние и прикладывают фотографию шильдика.
Технические характеристики
- Тип изделия
- Блок регулирования, защиты и управления
- Функция
- Автоматическое регулирование, защита и управление каналом генератора переменного тока
- Применение / Где используется
- Системы электроснабжения переменного тока воздушных судов
- Система / Место установки
- Канал генерирования и управления генератором
- Совместимые ВС / техника
- Ту-204, Ту-214, Ил-96-300, Ан-140, Ан-148, Бе-200, Ми-28; конфигурацию уточняют
Все характеристикиСвернуть характеристики
- Диапазон питания постоянного тока
- 24,0–29,4 В
- Питание переменного тока
- Трёхфазное 22–29 В, 800 Гц ±5 %
- Регулируемое напряжение
- Трёхфазное 117 В, 400 Гц
- Точность статического регулирования
- ±2 В в диапазоне 115–119 В
- Режим работы
- Продолжительный
- Масса
- 4,4 кг
- Назначенный ресурс
- 1 000 ч до капитального ремонта
- Назначенный срок службы
- 10 лет
- Срок хранения
- 2 года
- Альтернативные обозначения
- БРЗУ115ВО-2С; БРЗУ-115ВО-2С; BRZU115VO-2S; BRZU115VO Series 2
- Техническая документация
- Паспорт 8А2.390.384 ПС
