Приемник 2.003.005-01 для АРК-15М

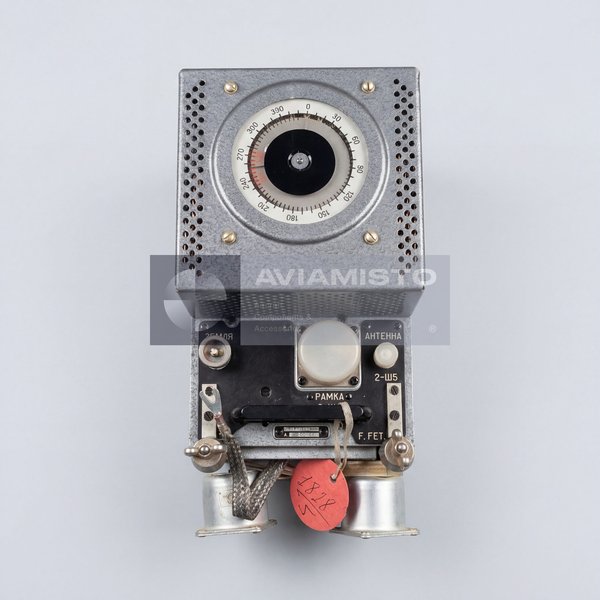

2.003.005-01 — приемный блок автоматического радиокомпаса АРК-15М. В предоставленном контексте это обозначение относится к приемнику радиокомпаса, устанавливаемому на амортизационную раму, а не к пульту управления в кабине. Изделие относится к бортовому радионавигационному оборудованию и предназначено для приема сигналов наземных радиомаяков и радиостанций, используемых для автоматического радиопеленгования и навигации.

Функция 2.003.005-01 в системе АРК-15М

Приемник 2.003.005-01 входит в тракт обработки сигналов автоматического радиокомпаса. Он работает совместно с антенной системой, согласующим устройством и органами управления в кабине, обеспечивая прием радионавигационных сигналов в низко- и среднечастотном диапазоне. В составе АРК-15М приемник поддерживает работу системы в режимах «Компас», «Антенна» и «Рамка», в зависимости от комплектации и подключенных блоков управления.

Роль в бортовой радионавигации

Система АРК-15М позволяет экипажу определять курсовой угол радиостанции или радиомаяка, прослушивать позывные и использовать радиопеленгацию при маршрутной навигации и заходе на посадку. Приемник 2.003.005-01 обрабатывает принимаемые сигналы и работает с оборудованием выбора частоты и управления режимами. При использовании с соответствующим пультом и схемой самолета система поддерживает переключение между рабочими и резервными частотами.

Применение на L-410 и другой авиационной технике

В предоставленном контексте приемник 2.003.005-01 прямо связан с самолетами L-410 Turbolet, включая документацию L-410 UVP-E. Система АРК-15 / АРК-15М в целом также применяется на широком перечне самолетов и вертолетов, включая Ан-24, Ан-26, Ил-76, Ту-134, Ту-154, Ми-8, Ми-24 и другие типы, в зависимости от исполнения приемника и документации воздушного судна. Точную взаимозаменяемость с другими приемными блоками АРК-15М нужно проверять по каталогу деталей и документации системы.

Установка и состав системы

Приемник 2.003.005-01 устанавливается в составе бортового радионавигационного оборудования, как правило, в радиоотсеке или отсеке авионики, а не непосредственно на приборной доске. Пульт в кабине используется для выбора частоты и режимов, а сам приемник работает совместно с антенной системой, рамочной антенной, согласующим устройством и блоками управления АРК-15М. В предоставленном контексте указано, что приемник может поставляться отдельно, на специальной раме или в составе комплекта радиокомпаса.

Идентификация и поставка 2.003.005-01

При заказе 2.003.005-01 важно уточнить, требуется только приемник, приемник на амортизационной раме или полный комплект АРК-15М с пультами управления и антенными устройствами. Покупателю также нужно указать тип воздушного судна, требуемое состояние, комплект документов и формат поставки: исправное изделие, после капитального ремонта, складское хранение или блок под ремонт / обмен. Для установки необходимо сверять совместимость по раме, разъемам и электрической схеме конкретного борта.

Тип изделия: Приемник АРК-15М / приемный блок автоматического радиокомпаса
Обозначение: 2.003.005-01
Альтернативные обозначения: Приемник 2.003.005-01, 2.003.005-01 АРК-15М, 2.003.005-01 на раме
Система: Автоматический радиокомпас АРК-15 / АРК-15М
Функция: Прием и обработка радионавигационных сигналов для работы автоматического радиокомпаса
Применение / Где используется: Бортовая радионавигационная система и система радиопеленгации
Совместимые ВС / техника: L-410 Turbolet согласно предоставленному контексту; другие ВС с системами АРК-15 / АРК-15М в зависимости от комплектации и документации
Диапазон частот системы: 150–1799,5 кГц
Шаг перестройки: 0,5 кГц / 500 Гц
Точность настройки: Не хуже ±100 Гц, согласно предоставленному контексту
Контекст погрешности отсчета КУР: ±2° при заданных условиях напряженности поля
Режимы работы: «Компас» / «Антенна» / «Рамка» как режимы системы АРК-15М
Контекст питания: 27 В постоянного тока и 115 В переменного тока / 400 Гц через соединения системы АРК-15М
Контекст потребляемой мощности: Не более 90 Вт, согласно предоставленному контексту
Контекст дальности действия: До 160–180 км на высоте 1000 м и более 340 км на высоте 10000 м, в зависимости от условий
Место установки: Радиоотсек / отсек авионики, в зависимости от типа воздушного судна

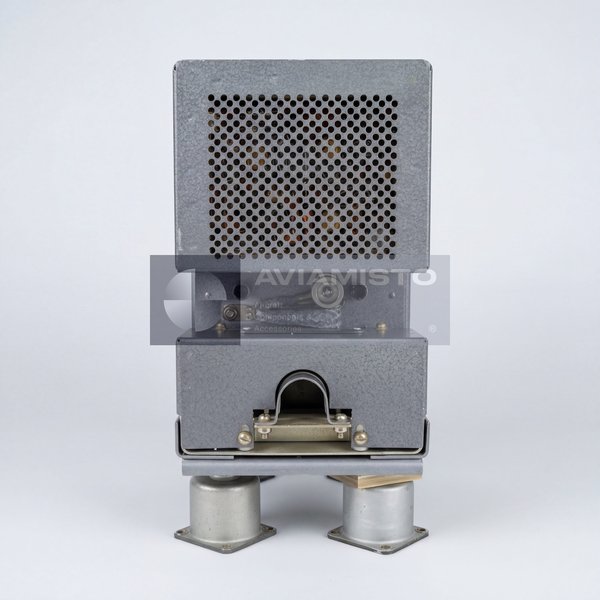

Контекст крепления: Приемник может устанавливаться на амортизационной раме, в зависимости от комплектации
Габаритные размеры: 440 × 214 × 85 мм, согласно предоставленному контексту
Масса приемного блока: Около 4,5 кг, согласно предоставленному контексту
Контекст массы комплекта АРК: До около 15 кг без кабелей, согласно предоставленному контексту
Связанные компоненты: Приемник, пульт управления, рамочная антенна, ненаправленная антенна, согласующее устройство и бортовая проводка
Состояние: Новое / складского хранения / после капитального ремонта / исправное, в зависимости от наличия
Документация: Документация АРК-15 / АРК-15М, паспорт изделия, протокол проверки, сертификат исправности и электрические схемы ВС при наличии
