ЭВ-2,8-3660

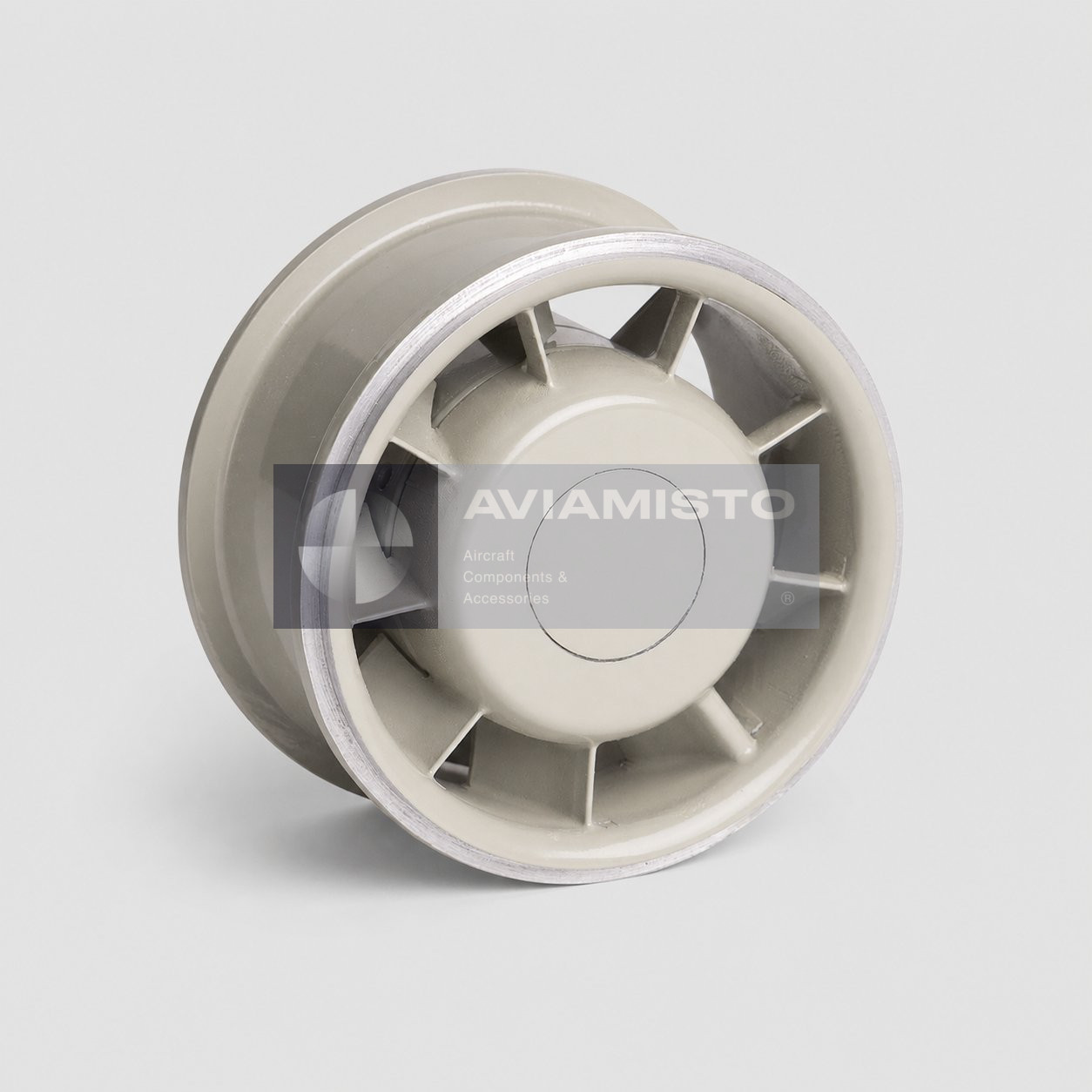

Назначение и конструкция ЭВ-2,8-3660

Металлические корпус и рабочее колесо образуют компактный узел, способный работать на всасывание или нагнетание в продолжительном режиме и при любом положении в пространстве. Крепление различается внутри семейства ЭВ: малые исполнения устанавливаются за упорные буртики, более производительные могут иметь дополнительные проушины. Монтаж выполняют по чертежу и паспорту.

Вентилятор является компонентом охлаждаемого оборудования, а не самостоятельной вентиляционной установкой. Работа после монтажа зависит от сопротивления воздушного тракта, свободного входа и выхода, правильного направления вращения и питания конкретного исполнения.

Электрические и аэродинамические параметры

Номинальная производительность составляет 280 м³/ч при полном давлении 500 Па (50 кгс/м²). Питание — 200 ±10 В, 400 ±20 Гц, число фаз — 3. Потребляемая мощность — не более 110 вт, ток — не более 0,5 а, частота вращения — не менее 10 600 об/мин. Уровень звука — не более 75 дба.

Производительность в свободном потоке, полное и статическое давление относятся к разным рабочим точкам. Их оценивают совместно и сверяют с паспортом оборудования, а не сравнивают только по одному числу.

Условия эксплуатации и проверка

Подтверждённый диапазон рабочей температуры — от −60 до +100 °C, относительная влажность — до 98% при +35 °C. Допускаются продолжительный и повторно-кратковременный режимы с продолжительностью включения до 40% цикла в пределах документации. Минимальная наработка этого исполнения — 2 000 ч, габариты — Ø95 × 50,5 мм, масса — Не более 0,52 кг.

При входном контроле проверяют маркировку, корпус, рабочее колесо, разъём или выводы, крепления и свободное вращение. Посторонний шум, вибрация, перегрев, отклонение тока или снижение потока во время работы требуют проверки по утверждённой эксплуатационной документации.

Связанные вентиляторы и подбор

К функционально близким позициям относятся ЭВ-0,2-1540 and ЭВ-2-3660. Ссылки используются для навигации внутри семейства и не подтверждают электрическую, механическую или установочную взаимозаменяемость.

Применяемость на конкретном самолёте, вертолёте, наземном агрегате или электронном блоке подтверждают по каталогу деталей, электрической схеме или утверждённой документации. Одного нахождения в авиационной категории для этого недостаточно.

Идентификация и заказ

Обозначение встречается в вариантах ЭВ-2,8-3660; ЭВ283660; ЭВ 2,8 3660; EV-2.8-3660; EV2.83660. Это варианты записи и поиска; суффикс, знак приёмки или код исполнения на шильдике сохраняют самостоятельное значение.

В запросе указывают полную маркировку, количество, требуемое состояние, комплектность и необходимость документации. Другие модели представлены в категории «Вентиляторы охлаждения». Наличие и комплект паспорта или результатов проверки подтверждаются отдельно для предлагаемого изделия.
