ДВО-1-400

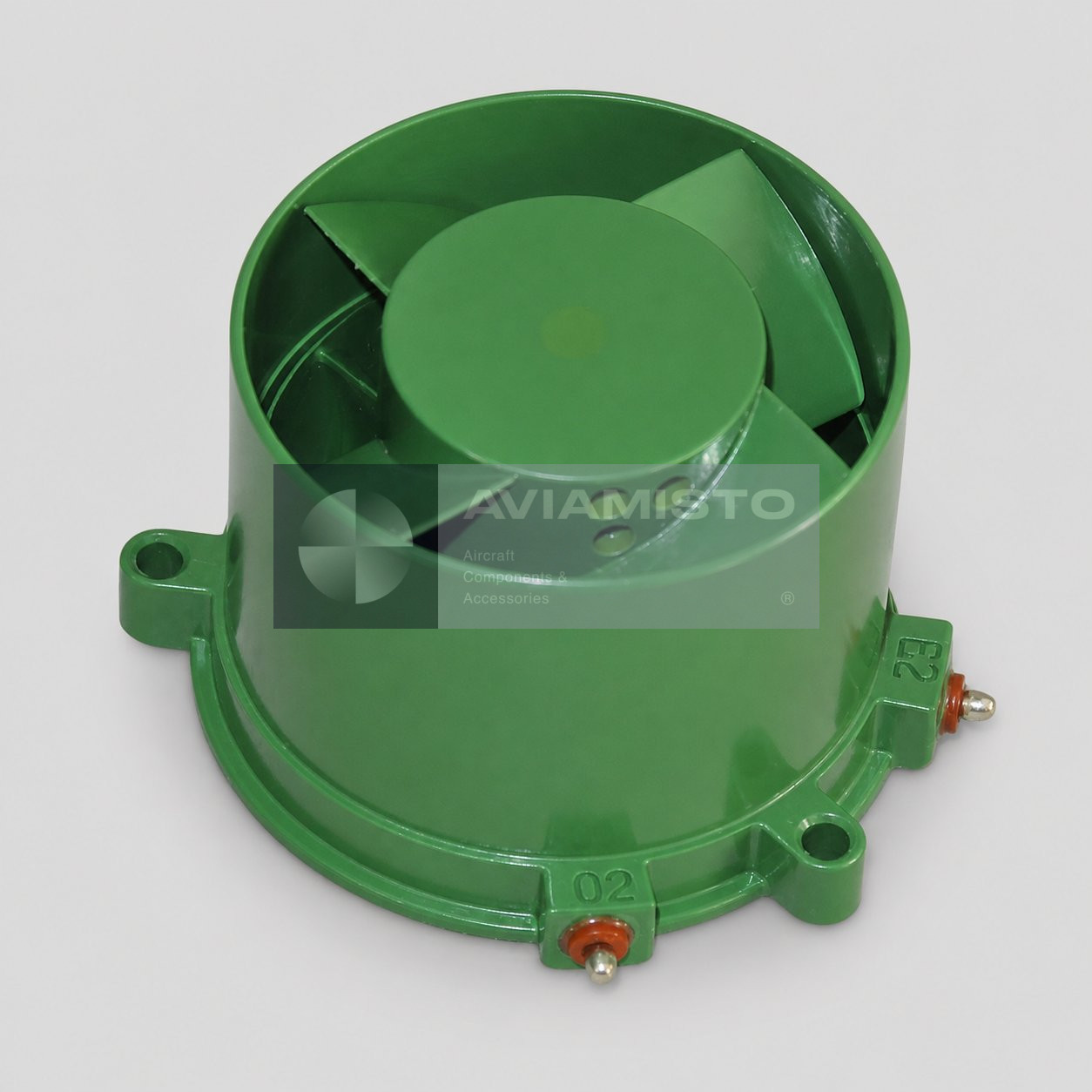

Назначение и конструкция ДВО-1-400

Вентилятор выполнен по одноступенчатой схеме «направляющий аппарат — рабочее колесо» и рассчитан на продолжительную работу. Компактный корпус похож на соседние модели ДВО, однако обозначение, ток, частоту вращения и подключение проверяют отдельно. Внешнее сходство не подтверждает взаимозаменяемость.

Вентилятор является компонентом охлаждаемого оборудования, а не самостоятельной вентиляционной установкой. Работа после монтажа зависит от сопротивления воздушного тракта, свободного входа и выхода, правильного направления вращения и питания конкретного исполнения.

Электрические и аэродинамические параметры

Подтверждённая частота вращения составляет 19 000 об/мин. Максимальный потребляемый ток — 0,45 А при однофазном питании 115 В, 400 Гц. В опубликованных данных для этой страницы нет полной подтверждённой пары производительности и давления, поэтому эти параметры берут из паспорта, а не копируют с ДВО-0,7-400 или другой соседней модели.

Производительность в свободном потоке, полное и статическое давление относятся к разным рабочим точкам. Их оценивают совместно и сверяют с паспортом оборудования, а не сравнивают только по одному числу.

Условия эксплуатации и проверка

ДВО-1-400 рассчитан на температуру окружающей среды от −60 до +100 °C и относительную влажность до 98% при +40 °C. Допустима вибрация от 1 до 2 000 Гц с ускорением до 100 м/с² и ударное ускорение до 400 м/с². Указанная наработка — 2 000 ч, масса — не более 0,135 кг.

При входном контроле проверяют маркировку, корпус, рабочее колесо, разъём или выводы, крепления и свободное вращение. Посторонний шум, вибрация, перегрев, отклонение тока или снижение потока во время работы требуют проверки по утверждённой эксплуатационной документации.

Связанные вентиляторы и подбор

К функционально близким позициям относятся ДВО-0,7-400 and 2ДВО-0,7.60-367. Ссылки используются для навигации внутри семейства и не подтверждают электрическую, механическую или установочную взаимозаменяемость.

Применяемость на конкретном самолёте, вертолёте, наземном агрегате или электронном блоке подтверждают по каталогу деталей, электрической схеме или утверждённой документации. Одного нахождения в авиационной категории для этого недостаточно.

Идентификация и заказ

Обозначение встречается в вариантах ДВО-1-400; ДВО1-400; ДВО 1 400; ДВО1400; DVO-1-400. Это варианты записи и поиска; суффикс, знак приёмки или код исполнения на шильдике сохраняют самостоятельное значение.

В запросе указывают полную маркировку, количество, требуемое состояние, комплектность и необходимость документации. Другие модели представлены в категории «Вентиляторы охлаждения». Наличие и комплект паспорта или результатов проверки подтверждаются отдельно для предлагаемого изделия.
