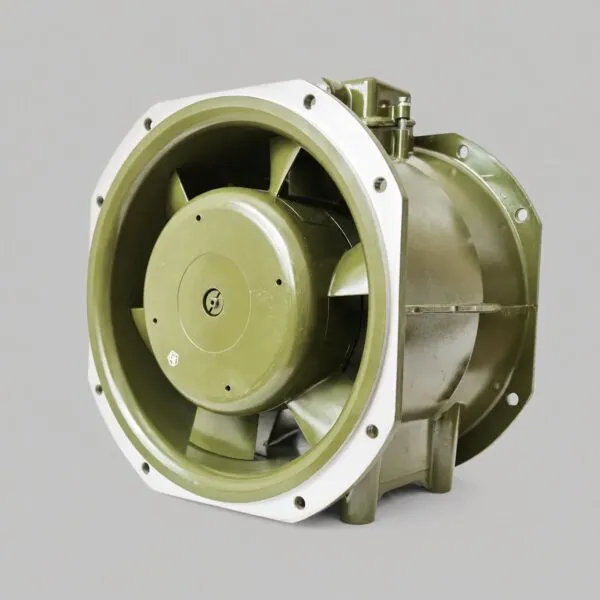

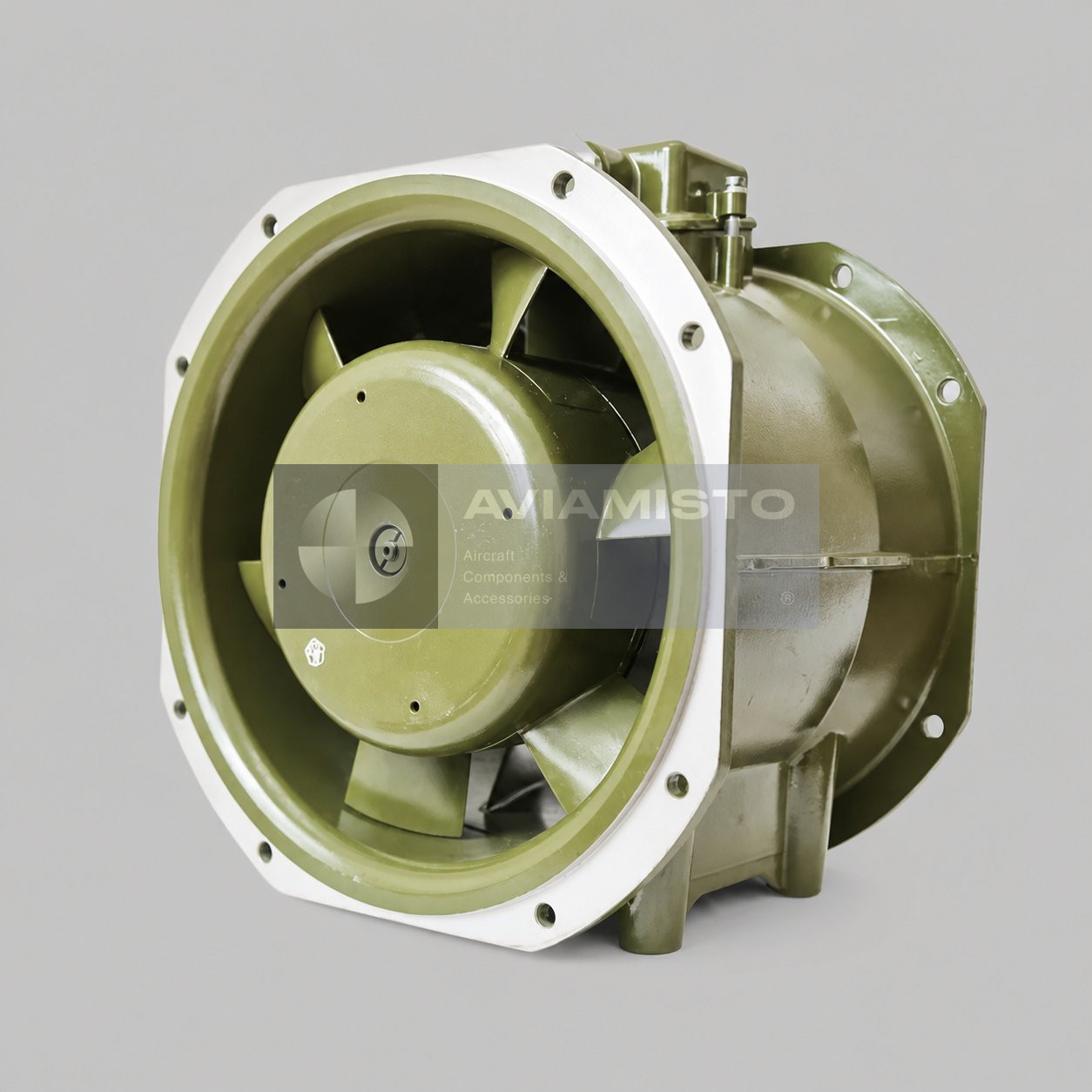

320ВО-16-2

Назначение и принцип работы

Осевой вентилятор перемещает воздух преимущественно вдоль оси вращения. В составе оборудования воздушный поток отводит тепло от электронных блоков и проходит через предусмотренный воздуховод, кожух или вентиляционный тракт. Фактическая работа системы зависит от сопротивления входа и выхода, монтажных зазоров, направления вращения и состояния рабочего колеса.

Для 320ВО-16-2 подтверждённая производительность составляет 3 000 м³/ч, полное давление — 175 кгс/м². Это параметры конкретной модели, а не общие значения, перенесённые с другого изделия семейства ВО. Для исполнения без суффикса каталог устанавливает наработку 5 000 ч и срок эксплуатации 10 лет. Версия Б имеет те же основные параметры, но отдельное условие по замене аэроблокировки.

Питание и номинальные параметры

Подтверждённое питание — 220 ±11 В переменного тока при частоте 400 Гц (+12/−20 Гц). Потребляемая мощность — Не более 2,5 кВт, ток — Не более 9,0 А, частота вращения — Не менее 7 500 об/мин. Уровень звука — Не более 89 дБА. Схему подключения, чередование фаз, защитные устройства и разъём сверяют по паспорту и документации оборудования до подачи питания.

Габариты составляют 222 × 302 × 342 мм. Значение помогает идентифицировать исполнение и проверить место установки, но не заменяет габаритный чертёж. В каталоге указана наработка 5 000 ч и срок эксплуатации 10 лет.

Монтаж и техническое обслуживание

Перед установкой осматривают корпус, рабочее колесо, крепления, электрические выводы или разъём, защитные элементы и всю маркировку. Без подачи питания проверяют свободное вращение и соответствие направления потока вентиляционному тракту. Нельзя подавать параметры питания от похожей модели, если полное обозначение не подтверждено.

При обслуживании контролируют загрязнение, посторонний шум, вибрацию, перегрев, ток и снижение воздушного потока. Допуски и методику проверки определяют паспорт изделия и документация обслуживаемого оборудования. Разборку, смазку или замену внутренних элементов выполняют только при наличии соответствующей ремонтной процедуры.

Идентификация и заказ

Варианты поиска и идентификации: 320ВО-16-2; 320ВО16-2; 320 ВО 16 2; 320VO-16-2. Визуально похожие кириллические и латинские буквы являются разными символами в базах данных. Поэтому шильдик сверяют посимвольно, включая индексы, дефисы и обозначение технических условий.

В запросе указывают точное исполнение, требуемое состояние, комплект поставки и документацию. По возможности прикладывают фотографии шильдика, разъёма и монтажной поверхности. Это исключает подбор только по производительности, напряжению или размерам корпуса.

Связанные вентиляторы

Другие изделия для охлаждения оборудования собраны в категории Вентиляторы охлаждения и вентиляции. Близкие позиции каталога: 320ВО-16-2Б и 380ВО-18-2А. Эти ссылки используются для навигации внутри функциональной группы и не означают взаимозаменяемость.

При запросе Aviamisto может подтвердить маркировку предлагаемого экземпляра, доступную документацию, комплектность и актуальные коммерческие условия. Окончательную пригодность определяют по руководству оборудования, монтажному чертежу и паспорту изделия.
