2ДВО-0,7.60-366-4

Назначение и конструкция 2ДВО-0,7.60-366-4

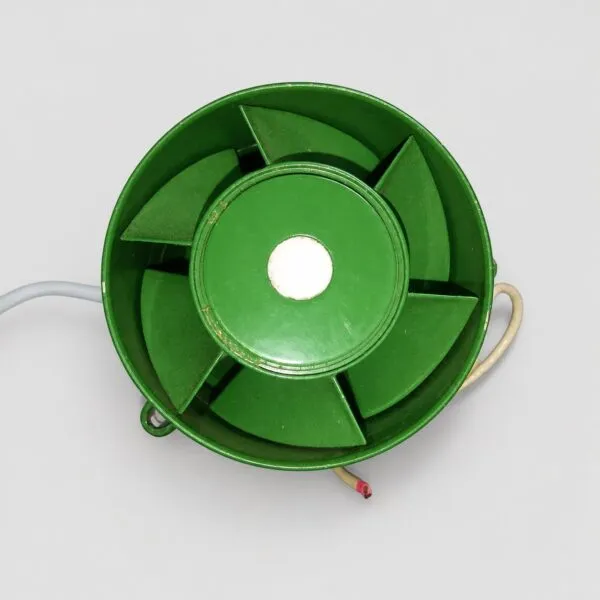

Вентилятор выполнен по двухступенчатой аэродинамической схеме с рабочими колёсами встречного вращения. Металлический корпус и рабочие колёса образуют компактный узел для продолжительного режима при любом положении в пространстве. Двухступенчатую конструкцию нельзя смешивать с внешне похожими одноступенчатыми вентиляторами ДВО.

Вентилятор является компонентом охлаждаемого оборудования, а не самостоятельной вентиляционной установкой. Работа после монтажа зависит от сопротивления воздушного тракта, свободного входа и выхода, правильного направления вращения и питания конкретного исполнения.

Электрические и аэродинамические параметры

Подтверждённая номинальная производительность составляет 70 м³/ч при полном давлении 500 Па. Номинальная мощность — 37 Вт, потребляемый ток — 0,23 А, частота вращения — 10 600 об/мин. Средний уровень звука — 77 дБА. Эти значения относятся к полному исполнению 2ДВО-0,7.60-366-4, а не только к названию семейства.

Производительность в свободном потоке, полное и статическое давление относятся к разным рабочим точкам. Их оценивают совместно и сверяют с паспортом оборудования, а не сравнивают только по одному числу.

Условия эксплуатации и проверка

Указанный диапазон рабочей температуры — от −60 до +100 °C, относительная влажность — до 98% при +40 °C. Вентилятор рассчитан на вибрацию от 1 до 2 000 Гц с ускорением до 100 м/с² и ударное ускорение до 400 м/с². Подтверждённая наработка — 5 000 ч.

При входном контроле проверяют маркировку, корпус, рабочее колесо, разъём или выводы, крепления и свободное вращение. Посторонний шум, вибрация, перегрев, отклонение тока или снижение потока во время работы требуют проверки по утверждённой эксплуатационной документации.

Связанные вентиляторы и подбор

К функционально близким позициям относятся 2ДВО-0,7.60-367 and ДВО-0,7-400. Ссылки используются для навигации внутри семейства и не подтверждают электрическую, механическую или установочную взаимозаменяемость.

Применяемость на конкретном самолёте, вертолёте, наземном агрегате или электронном блоке подтверждают по каталогу деталей, электрической схеме или утверждённой документации. Одного нахождения в авиационной категории для этого недостаточно.

Идентификация и заказ

Обозначение встречается в вариантах 2ДВО-0,7.60-366-4; 2ДВО 0,7.60 366 4; 2ДВО0,7.603664; 2DVO-0.7.60-366-4. Это варианты записи и поиска; суффикс, знак приёмки или код исполнения на шильдике сохраняют самостоятельное значение.

В запросе указывают полную маркировку, количество, требуемое состояние, комплектность и необходимость документации. Другие модели представлены в категории «Вентиляторы охлаждения». Наличие и комплект паспорта или результатов проверки подтверждаются отдельно для предлагаемого изделия.
