ГА-184У

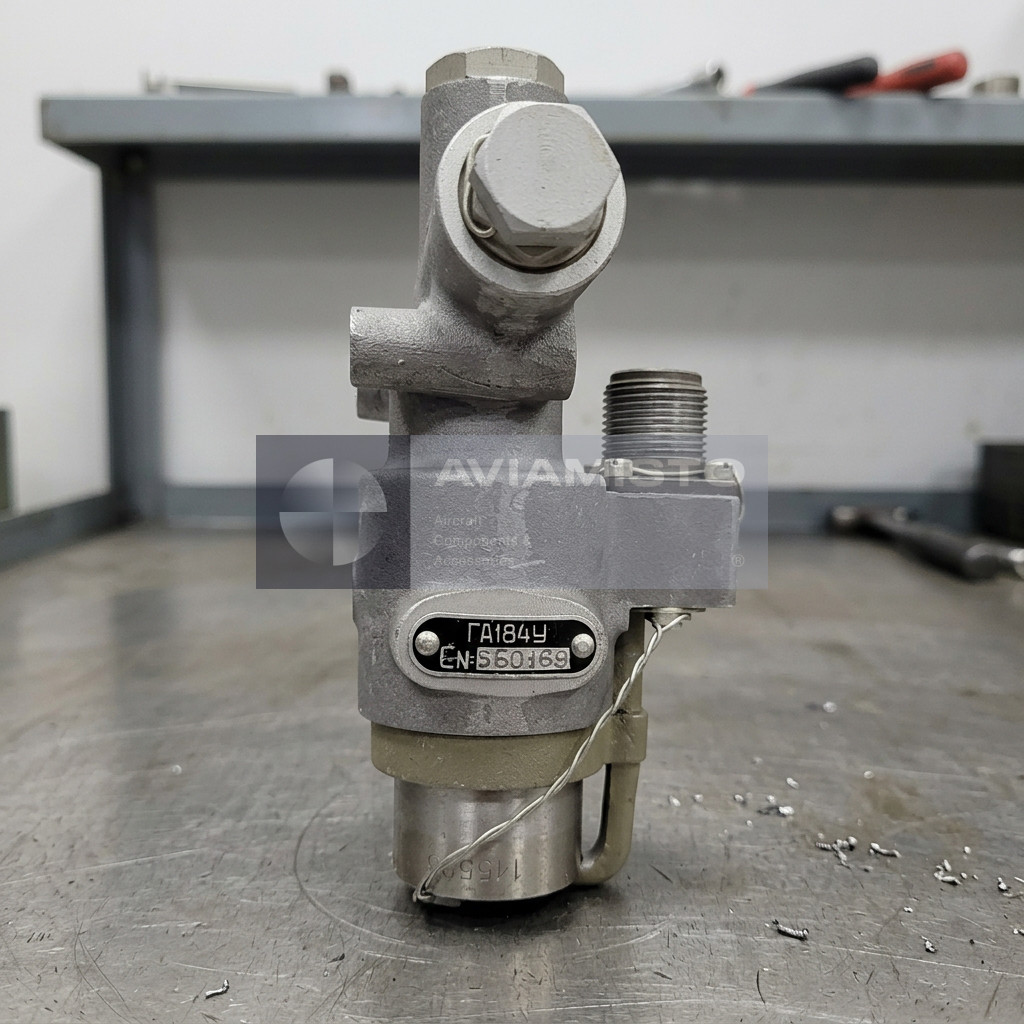

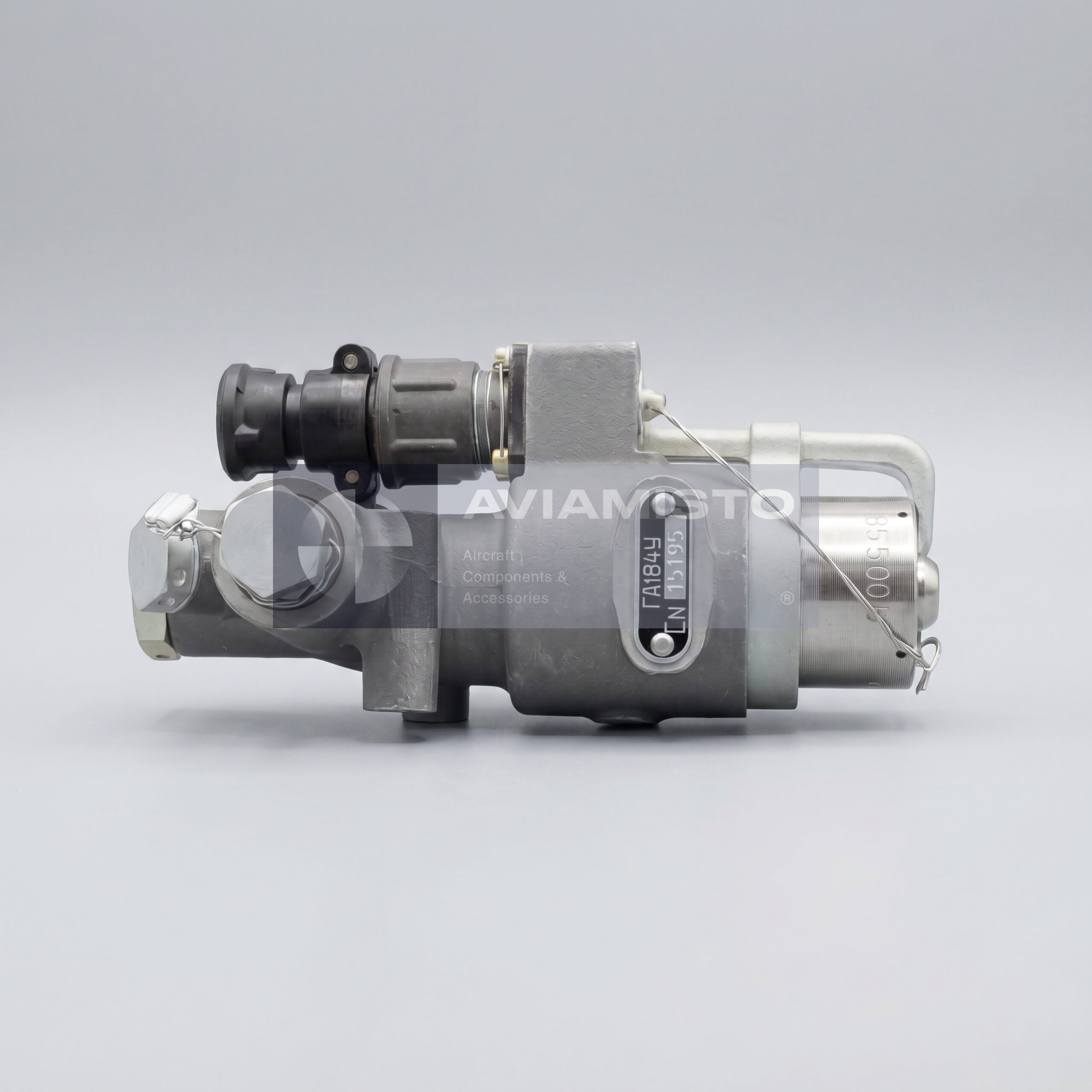

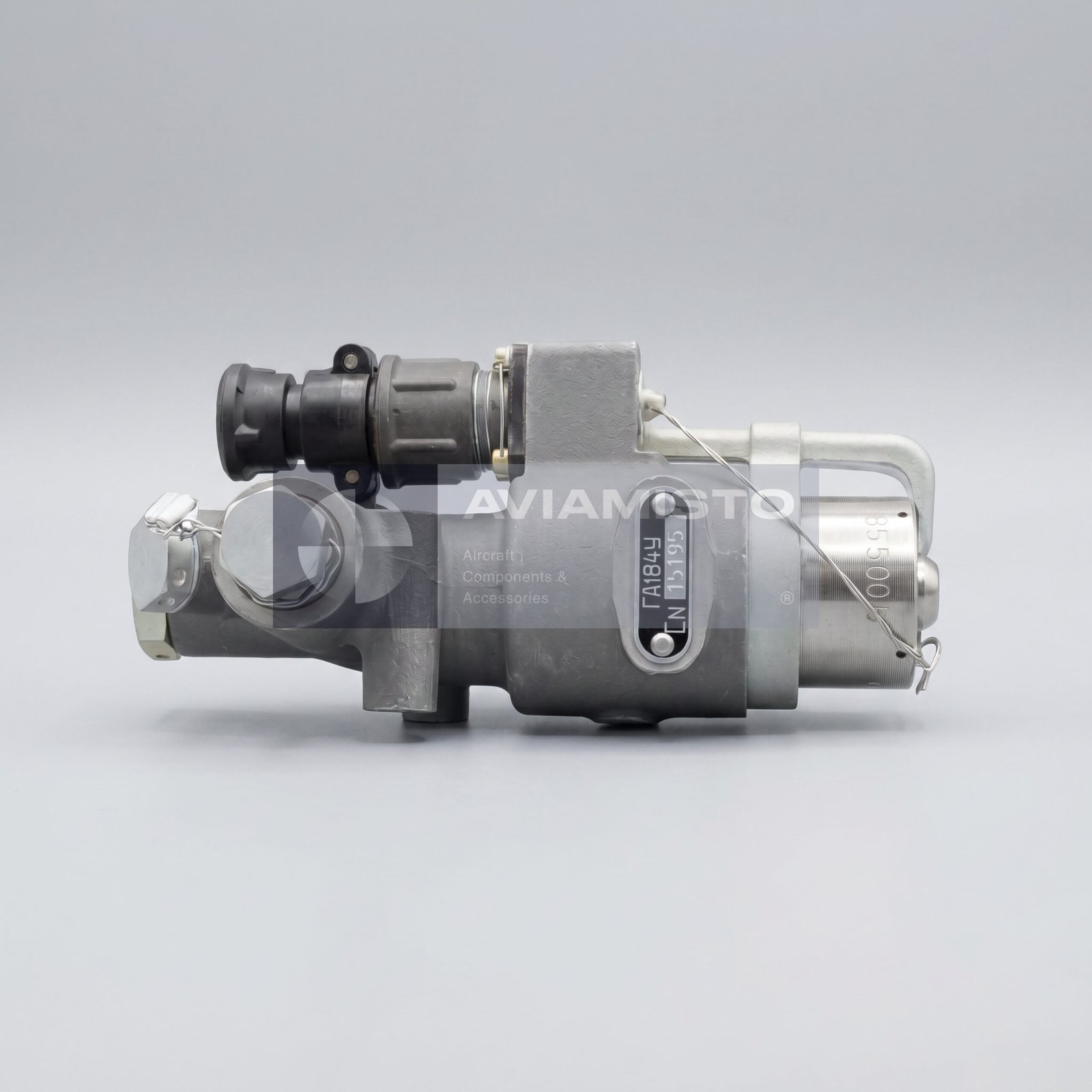

ГА-184У двухпозиционный кран гидросистемы

ГА-184У — авиационный электромагнитный двухпозиционный кран для дистанционного управления потоком рабочей жидкости в гидросистеме. Его ставят в линию, которую нужно открыть или закрыть по электрической команде. Кран не создаёт давление и не работает как насос. Он переключает проход рабочей жидкости и управляет подачей к подключённому исполнительному механизму или гидроагрегату. В открытых каталогах ГА-184У указан как двухпозиционный кран, применяемый на вертолёте Ми-26.

Управление потоком через ГА-184У

В работе ГА-184У реагирует на подачу напряжения на электромагнит. Внутренний клапанный механизм меняет положение и открывает либо закрывает гидравлический проход по схеме конкретной системы. После снятия питания кран возвращается в исходное состояние, если это предусмотрено установкой. Такой агрегат применяют там, где поток жидкости нужно включать от бортовой электросети: в цепях исполнительных механизмов, шасси, торможения или других гидравлических линиях, где он указан документацией.

ГА-184У в исполнительных гидравлических цепях

В гидросистеме ГА-184У работает вместе с напорными и сливными линиями, штуцерами, исполнительными механизмами, выключателями, проводкой и источником рабочей жидкости. Если подключённый механизм не срабатывает, сам кран не всегда является причиной. При проверке смотрят питание на разъёме, работу электромагнита, перемещение внутренних деталей, давление в линии, герметичность, чистоту жидкости и состояние самого исполнительного агрегата. Похожие признаки могут давать плохой контакт, загрязнение или неисправность соседнего узла.

Применение гидравлического крана ГА-184У

ГА-184У применяется в авиационных гидросистемах, а в открытых каталожных данных подтверждён для вертолёта Ми-26. В складских и поставочных перечнях он может встречаться рядом с другими электромагнитными кранами серии ГА, но это не означает автоматическую взаимозаменяемость. Для конкретной установки нужно смотреть каталог деталей, техническое описание или паспорт борта. Похожий по назначению кран может отличаться исполнением, схемой портов, логикой работы или требованиями к приёмочной документации.

Идентификация и заказ крана ГА-184У

Перед заказом маркировку установленного крана нужно сверить с каталогом деталей, паспортом изделия или техническими условиями. В русской карточке основное обозначение пишется как ГА-184У. В экспортных документах может встречаться GA-184U. Отдельно встречается модификация ГА-184У/2, но её заменяемость с базовым краном нужно подтверждать по документации. Для точного подбора лучше указать тип воздушного судна, место установки, полное обозначение и приложить фото маркировки. Изделие также известно под альтернативным обозначением GA-184U.

Тип изделия: Электромагнитный двухпозиционный гидравлический кран
Функция: Дистанционное управление потоком рабочей жидкости
Применение / Где используется: Авиационные гидравлические системы
Система / Место установки: Исполнительные и служебные гидравлические цепи
Совместимые ВС / техника: Вертолёт Ми-26, если предусмотрено документацией борта
Рабочая среда: Авиационное гидравлическое масло, включая АМГ-10, если предусмотрено системой
Рабочее напряжение: 27 В постоянного тока
Тип управления: Дистанционное электромагнитное управление
Режим работы: Двухпозиционный, открыто / закрыто
Материал корпуса: Алюминиевый сплав
Конструктивные особенности: Корпус с гидравлическими каналами, электромагнит, якорь, клапанный узел, поршень с пружиной, золотник
Связанная модификация: ГА-184У/2
Стандарт изготовления: ТУ1-041-0053-1999
Документация: Паспорт изделия / документация по техническому обслуживанию ВС

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
