772200
кран топливный
Описание

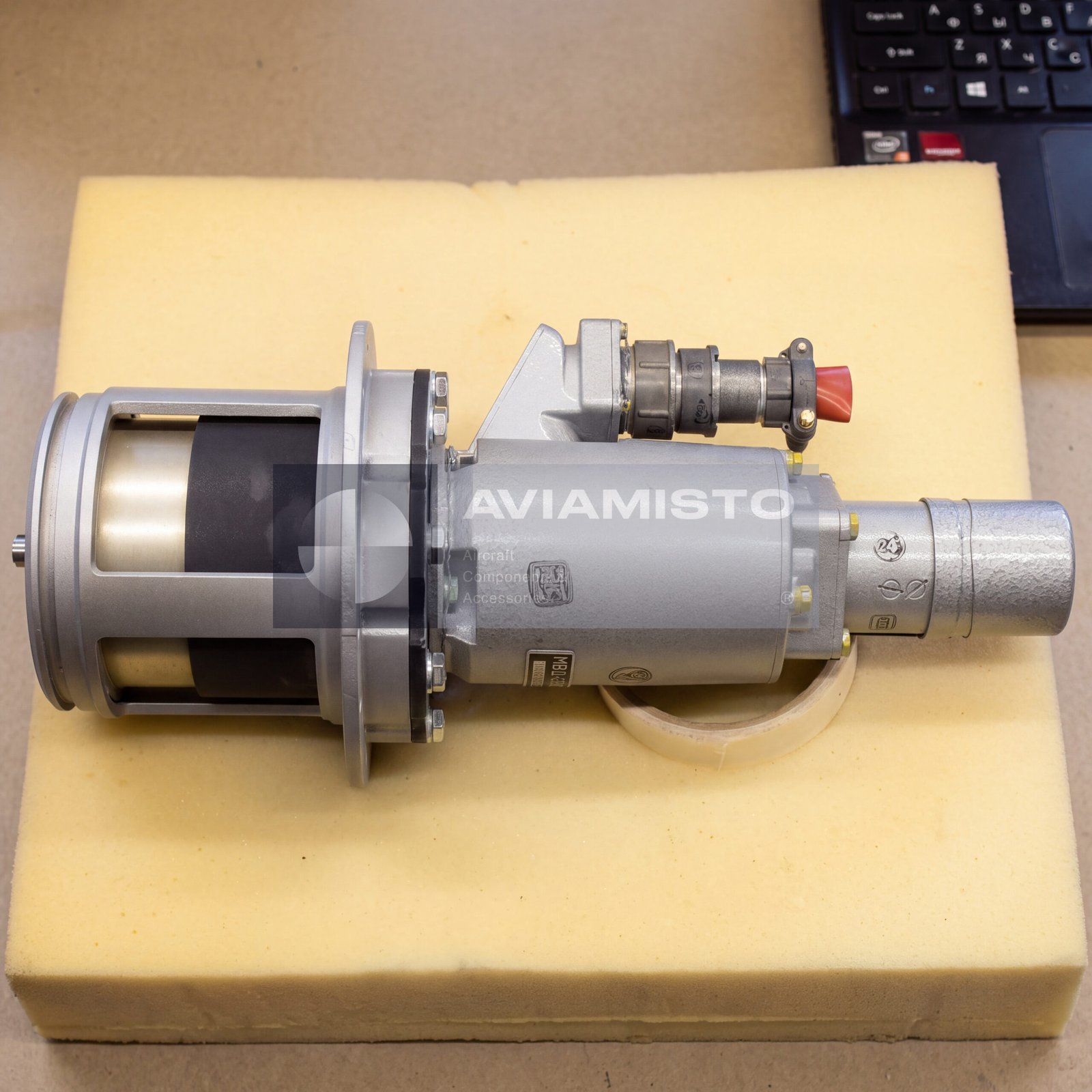

Топливный электроуправляемый кран 772200
772200 — электроуправляемый топливный кран, применяемый в авиационных топливных системах для дистанционного открытия и перекрытия топливных магистралей. Узел управляет проходом топлива по электрическому сигналу от бортовой системы. Изделие используется в топливных контурах, где требуется подключение, отключение или изоляция отдельных линий без прямого механического доступа к месту установки. Согласно паспорту, изделие обозначено как «кран топливный электроуправляемый 772200» и сопровождается паспортом 772200 ПС.
Полное описаниеСвернуть описание
Управление потоком топлива через 772200
Кран 772200 управляет потоком авиационного топлива в магистрали. В открытом положении изделие пропускает топливо через рабочий проход. В закрытом положении кран перекрывает топливный тракт и изолирует подключенную линию. Такая функция используется в топливных системах воздушных судов, где отдельные баки, группы баков или магистрали подачи топлива должны включаться или отключаться в процессе эксплуатации. Электрическое управление позволяет выполнять переключение дистанционно из системы управления топливом или кабины экипажа.
Установка 772200 в топливной системе самолета
Кран 772200 применяется в авиационных топливных системах и может устанавливаться в зоне топливных баков, включая монтаж на стенке заднего лонжерона крыла согласно документации воздушного судна. При такой схеме корпус крана работает в топливном тракте, а электромеханизм обеспечивает дистанционное управление положением. Изделие соединяется с внутренними топливными трубопроводами и должно соответствовать требованиям по герметичности, компоновке фидеров, уплотнениям и общей схеме топливной системы самолета. Корректная установка особенно важна, поскольку кран работает в контакте с авиационным топливом.
Применение 772200 на самолетах и системах Д-30КП-2
Кран 772200 относится к авиационно-техническому имуществу и применяется в специализированных топливных системах, включая документацию по объекту «86» / Ил-86 и установки, связанные с топливными системами двигателей серии Д-30КП-2, в зависимости от технической документации. Также изделие может указываться для топливных систем самолетов семейства Ил-76, если данный тип крана предусмотрен в крыльевых баках и магистралях конкретной модификации. Поскольку конфигурация топливной системы зависит от типа ВС, модификации и комплекта документации, применяемость необходимо подтверждать по каталогу деталей, схеме топливной системы и паспорту изделия.
Рабочая среда и условия эксплуатации 772200
В паспортных данных для 772200 в качестве рабочей среды указаны авиационные топлива РТ, Т-1, ТС-1, Т-2 и связанные марки топлива с разрешенными присадками. Для крана окружающей средой являются топливо и пары топлива, а для электромеханизма — воздух. Изделие рассчитано на работу в широком диапазоне температур и при давлениях, характерных для авиационного топливного тракта. При проверке обращают внимание на герметичность, срабатывание электропривода, потребляемый ток, расход топлива через изделие и фактическую массу, указанную в паспорте.
Идентификация и заказ 772200
Перед заказом 772200 желательно подтвердить тип воздушного судна, место установки, конфигурацию топливной системы, требуемое состояние и комплект документов. Изделие может требоваться для эксплуатационной замены, ремонтного фонда или восстановления топливной системы самолета. Для точной поставки стоит указать полное обозначение, наличие паспорта, серийный номер, год выпуска, совместимость с конкретной топливной системой и наличие паспорта на электромеханизм. Согласно показанному комплекту, в поставку входит один топливный электроуправляемый кран 772200 и паспорт на электромеханизм МВД4Е 15Б.
Технические характеристики
- Тип изделия
- Авиационный топливный электроуправляемый кран / отсечной топливный клапан
- Обозначение
- 772200
- Альтернативные обозначения
- Кран топливный электроуправляемый 772200, клапан 8849ч
- Обозначение паспорта
- 772200 ПС
- Функция
- Дистанционное открытие и перекрытие топливных магистралей по электрическому сигналу
Все характеристикиСвернуть характеристики
- Применение / Где используется
- Авиационные топливные системы, авиационно-техническое имущество и специализированные топливные установки
- Система / Место установки
- Топливный бак и топливопроводная система самолета; зона крыльевых баков согласно документации ВС
- Совместимые ВС / техника
- Объект «86» / Ил-86 по связанной документации, самолеты семейства Ил-76 при наличии данного крана в документации, топливные системы двигателей Д-30КП-2 согласно применимой документации
- Примечание по установке на самолете
- Может устанавливаться внутри топливных баков самолета на стенке заднего лонжерона, с прокладкой топливных трубопроводов внутри баков согласно схеме топливной системы ВС
- Рабочая среда
- Авиационное топливо РТ; Т-1; ТС-1; Т-2; Т-1 по ГОСТ 10227-86; Т-1 по ГОСТ 12308-80 с присадкой «И» по ГОСТ 8313-76; ТГФ по ГОСТ 17477-75; Т-7АПП с присадкой «Сигбол»
- Окружающая среда для крана
- Топливо и пары топлива
- Окружающая среда для электромеханизма
- Воздух
- Температура рабочей среды
- От −60 °C до +60 °C
- Температура окружающей среды
- От −60 °C до +60 °C
- Давление рабочей среды в открытом положении
- 0.45 МПа / 4.5 кгс/см²
- Давление рабочей среды в закрытом положении
- 0.8–1.0 МПа / 8–10 кгс/см²
- Расход топлива через изделие
- 2000 л/мин
- Напряжение питания постоянного тока
- 24–29.4 В
- Потребляемый ток
- Не более 1.75 А
- Масса по ТУ
- Не более 3.7 кг
- Фактическая масса по паспорту
- 3.67 кг
- Содержание цветных металлов
- Алюминий 1.07 кг; медь 0.12 кг
- Комплектность
- Кран топливный электроуправляемый 772200 — 1 шт.; паспорт на электромеханизм МВД4Е 15Б — 1 шт.
- Шифр паспорта электромеханизма
- 8А4.030.177-01ПС
- Дополнительные сведения о комплекте поставки
- Не предусмотрено
- Документация
- Паспорт изделия 772200 ПС, паспорт электромеханизма, документация топливной системы ВС и записи проверки при наличии
