771700

Перекрывной кран 771700 в топливной системе ВС

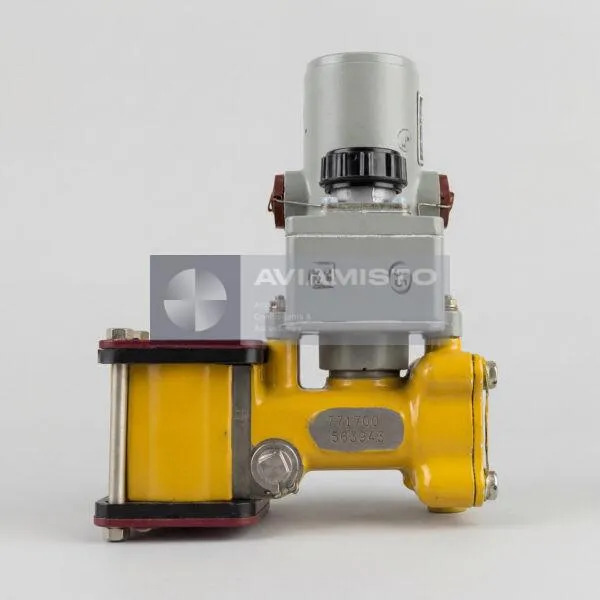

771700 — авиационный перекрывной кран, предназначенный для дистанционного управления потоком топлива в бортовых топливных системах. Изделие поставляется в сборе с электромеханизмом МВД4Е6 и применяется там, где необходимо управляемое открытие или закрытие топливной магистрали. В эксплуатации такой кран позволяет по электрической команде перекрывать или восстанавливать подачу топлива без ручного доступа к месту установки. 771700 относится к активным элементам топливной системы и используется в магистралях, связанных с силовой установкой, вспомогательными системами или другими утвержденными участками топливного контура.

Функция управления потоком топлива краном 771700

Основная задача крана 771700 — управляемое перекрытие и открытие прохода топлива. После подачи команды электромеханизм перемещает исполнительный элемент крана в требуемое положение, изменяя состояние магистрали. Такое решение применяется в системах, где доступ к крану ограничен или где управление должно выполняться из кабины, от автоматики или через электрическую цепь управления. В отличие от сливных или сервисных кранов, 771700 выполняет эксплуатационную функцию в топливной системе и влияет на подачу топлива к соответствующим потребителям.

771700 в сборе с электромеханизмом МВД4Е6

Кран 771700 комплектуется электромеханизмом МВД4Е6. Электромеханизм создает момент, необходимый для перемещения запорного элемента крана, и работает от бортовой сети постоянного тока. По паспортным данным кран и механизм указаны как комплект поставки, при этом для каждого изделия предусмотрена своя документация. Это важно при закупке, поскольку корпус крана и приводной механизм следует рассматривать как совместимый узел, если в запросе отдельно не указана поставка только крана или только электромеханизма. Обозначение МВД4Е6 часто используется вместе с 771700 при идентификации изделия.

Применение 771700 в топливных магистралях вертолета

Кран 771700 применяется в топливных системах самолетов и вертолетов, включая вертолеты семейства Ми-8 и Ми-17 в зависимости от конкретной комплектации. Он может устанавливаться в топливных магистралях, связанных с подачей топлива к двигателям, вспомогательным линиям или другим участкам системы, предусмотренным документацией. Точное место установки необходимо проверять по каталогу деталей и руководству по технической эксплуатации конкретного воздушного судна. При подборе изделия важно учитывать рабочую среду, давление, параметры электропитания, присоединение и исполнение узла.

Условия работы перекрывного крана 771700

771700 рассчитан на работу с авиационным топливом и воздухом в пределах температур и давлений, указанных в паспортной документации. Узел должен сохранять герметичность и механическую работоспособность при вибрациях, перепадах температуры и повторяющихся циклах управления. Перед установкой необходимо проверять состояние корпуса, уплотнений, присоединительных поверхностей, электрического разъема, вала электромеханизма и привода. Поскольку кран управляет потоком топлива, даже небольшая течь, замедленное срабатывание, неисправность электропитания или неправильный ход исполнительного механизма могут повлиять на исправность системы.

Идентификация, документы и поставка 771700 / МВД4Е6

Изделие идентифицируется по обозначению крана 771700 и электромеханизма МВД4Е6. В комплект документации входит паспорт крана 771700 ПС и документация на электромеханизм МВД4Е6. Загруженный паспорт указывает, что изделие принято службой качества и содержит сведения о консервации. При заказе необходимо уточнять, требуется ли полный комплект 771700 с электромеханизмом МВД4Е6, только кран или только электромеханизм отдельно. Для авиационной поставки важны оригинальные паспорта, подтверждение состояния, комплектность, данные приемки и соответствие документации конкретной системе воздушного судна.

Тип изделия: Авиационный перекрывной топливный кран с электромеханическим приводом
Обозначение крана: 771700
Обозначение электромеханизма: МВД4Е6
Альтернативные обозначения: 771700, MVD4E6
Функция: Дистанционное открытие и перекрытие потока топлива
Применение / Где используется: Топливные системы самолетов и вертолетов
Система / Место установки: Топливные магистрали силовых установок и вспомогательных систем
Совместимые ВС / Оборудование: Вертолеты Ми-8, Ми-17 и применимые авиационные комплектации
Рабочая среда: Авиационное топливо Т-1, ТС-1, Т-2; воздух
Окружающая среда: Воздух
Диапазон рабочих температур: −60 до +80 °C
Рабочее давление: До 10 кгс/см² для топлива; до 3,0 кгс/см² для воздуха
Напряжение питания крана: 24–29,4 В постоянного тока
Потребляемый ток крана: Не более 3,5 А
Масса крана в сборе: Не более 0,95 кг
Номинальное напряжение электромеханизма: 27 ± 2,7 В постоянного тока
Момент на выходном валу электромеханизма: 49 кгс·см
Угол поворота вала электромеханизма: 82–102°
Номинальный ток электромеханизма: 2 А
Масса электромеханизма: 0,52 кг
Комплектность поставки: Перекрывной кран 771700 с электромеханизмом МВД4Е6
Паспорт крана: 771700 ПС
Документация электромеханизма: 8В4.030.142 ЭТ / паспортная документация на МВД4Е6
Состояние: Исправен, принят службой качества согласно паспорту
Техническая документация: Оригинальные паспорта и документация производителя
