АЗЗК-25
Автомат защиты сети
Описание
АЗЗК-25: трёхполюсный авиационный автомат на 25 А
АЗЗК-25 — исполнение на 25 А семейства трёхполюсных автоматов защиты переменной бортовой сети. Латинская запись — AZZK-25. Автомат защищает три фазы от токовой перегрузки и одновременно служит трёхполюсным ручным выключателем. Полное обозначение важно сохранить: АЗЗ, АЗЗК и внешне похожее однополюсное семейство АЗС являются разными изделиями.
Полное описаниеСвернуть описание
Конструкция и исполнения

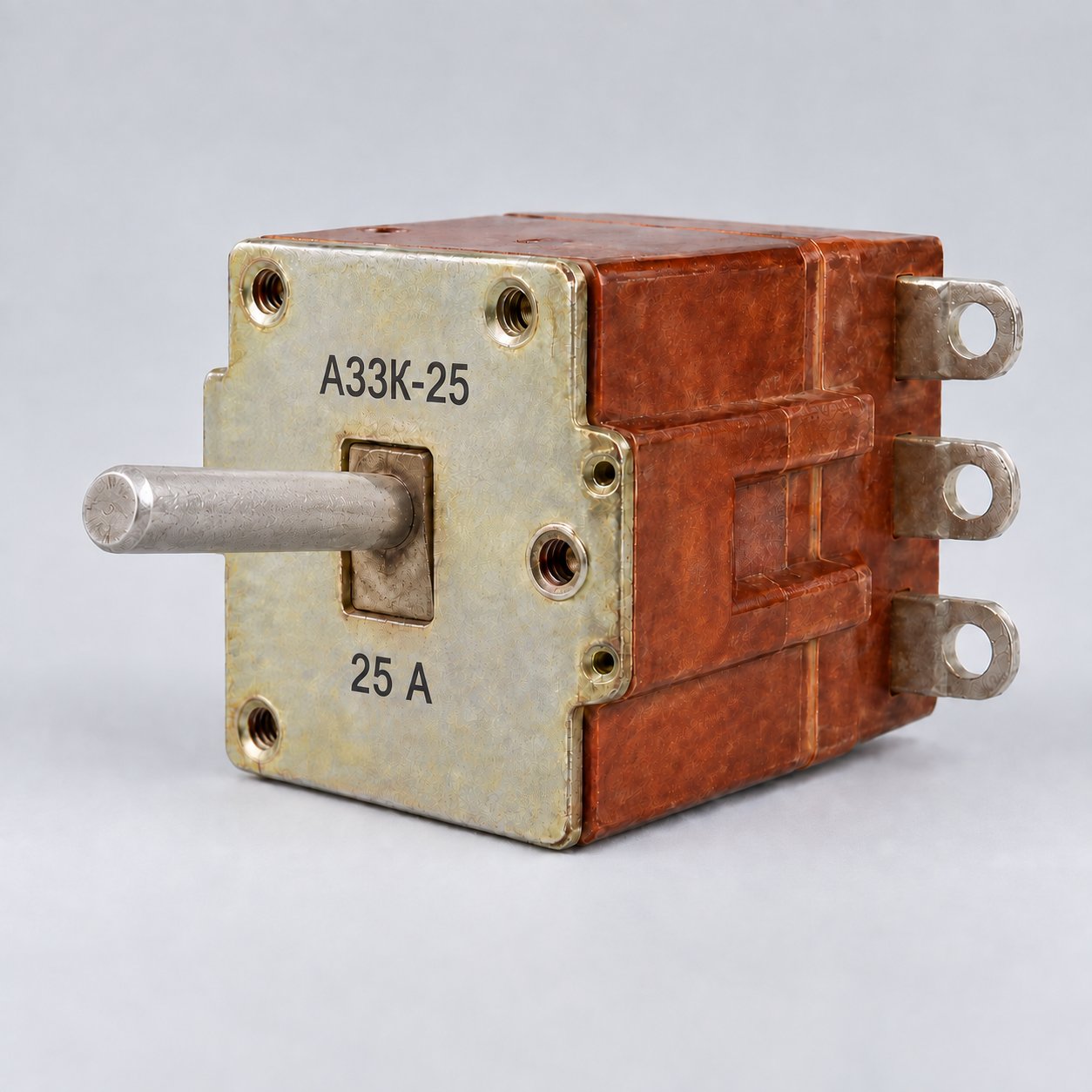

В каталожной конструкции коричневый фенольный корпус расположен между металлическими пластинами; предусмотрены один ручной привод и три силовых вывода. Эта карточка относится к версии AZZK с удлинённой несветящейся рукояткой для установки в кабине с красным освещением. Справочный размер H по каталогу равен 99 мм, связанный с приводом размер l — 36.5 мм.
При идентификации сравнивают полную маркировку АЗЗК-25, номинальный ток, вариант рукоятки, расположение выводов и монтажные размеры. Сходный корпус или одинаковый номинал не подтверждают взаимозаменяемость. Другие исполнения: АЗЗК-15 и АЗЗК-20. Точное исполнение выбирают по полному обозначению.
Электрические и климатические параметры
Каталог производителя указывает трёхфазную сеть переменного тока 200 В с допуском +7/−13 В, частоту 400 ±40 Гц и коэффициент мощности нагрузки не менее 0,5. Для АЗЗК-25 ток срабатывания теплового расцепителя равен 1.4 Iном. При температуре окружающей среды +60 °C указанное время срабатывания теплового расцепителя составляет до 30 минут. Для исполнения на 25 А уставка электромагнитного расцепителя равна 10–20 Iном, время его срабатывания — до 10 мс.
Для семейства указаны рабочая температура от −60 до +60 °C и относительная влажность до 98% при +40 °C. Масса конструкции на 2–50 А — не более 280 г. Эти значения идентифицируют семейство и номинал; конкретный экземпляр принимают по его паспорту и 8Ю0.361.030 ТУ.
Как заказать
Перед установкой проверяют фенольный корпус, металлические пластины, привод, три вывода и монтажные точки: недопустимы трещины, перегрев, коррозия и несанкционированный ремонт. Напряжение, частоту, номинал, трёхполюсную схему и вариант рукоятки AZZK сверяют с утверждённой схемой и каталогом деталей. Функциональную проверку выполняют по разрешённой стендовой процедуре.
Общий принцип работы описан в статье Wikipedia об автоматическом выключателе. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗЗК-25 / AZZK-25, количество и требуемые документы.
Технические характеристики
- Тип изделия
- Трёхполюсный авиационный автомат защиты
- Основное обозначение
- АЗЗК-25
- Латинское обозначение
- AZZK-25
- Семейство
- AZZK
- Исполнение
- Кабинное исполнение К
Все характеристикиСвернуть характеристики
- Номинальный ток
- 25 А
- Количество защищаемых полюсов
- 3
- Род тока
- Трёхфазный переменный ток
- Функция защиты
- Защита от перегрузки
- Коммутационная функция
- Трёхполюсное ручное отключение
- Ручное управление
- Фронтальная рукоятка
- Материал корпуса
- Фенольный изолирующий корпус с металлическими пластинами
- Силовые выводы
- Три
- Монтаж
- Панельная конструкция
- Номинальное линейное напряжение
- 200 В переменного тока
- Допуск напряжения
- +7/−13 В
- Номинальная частота
- 400 Гц
- Допуск частоты
- ±40 Гц
- Минимальный коэффициент мощности
- cos φ ≥ 0,5
- Ток срабатывания теплового расцепителя
- 1.4 × Iном
- Время срабатывания при +60 °C
- До 30 мин
- Ток срабатывания электромагнитного расцепителя
- 10–20 × Iном
- Время срабатывания электромагнитного расцепителя
- До 10 мс
- Рабочая температура
- От −60 до +60 °C
- Относительная влажность
- До 98% при +40 °C
- Максимальная масса
- 280 г
- Каталожный размер H
- 99 мм
- Каталожный размер привода l
- 36.5 мм
- Вариант привода
- удлинённой несветящейся рукояткой для установки в кабине с красным освещением
- Технические условия
- 8Ю0.361.030 ТУ
- Альтернативные записи
- АЗЗК 25; АЗЗК25; AZZK 25; AZZK25
