АЗЗК-200
Автомат защиты сети
Описание

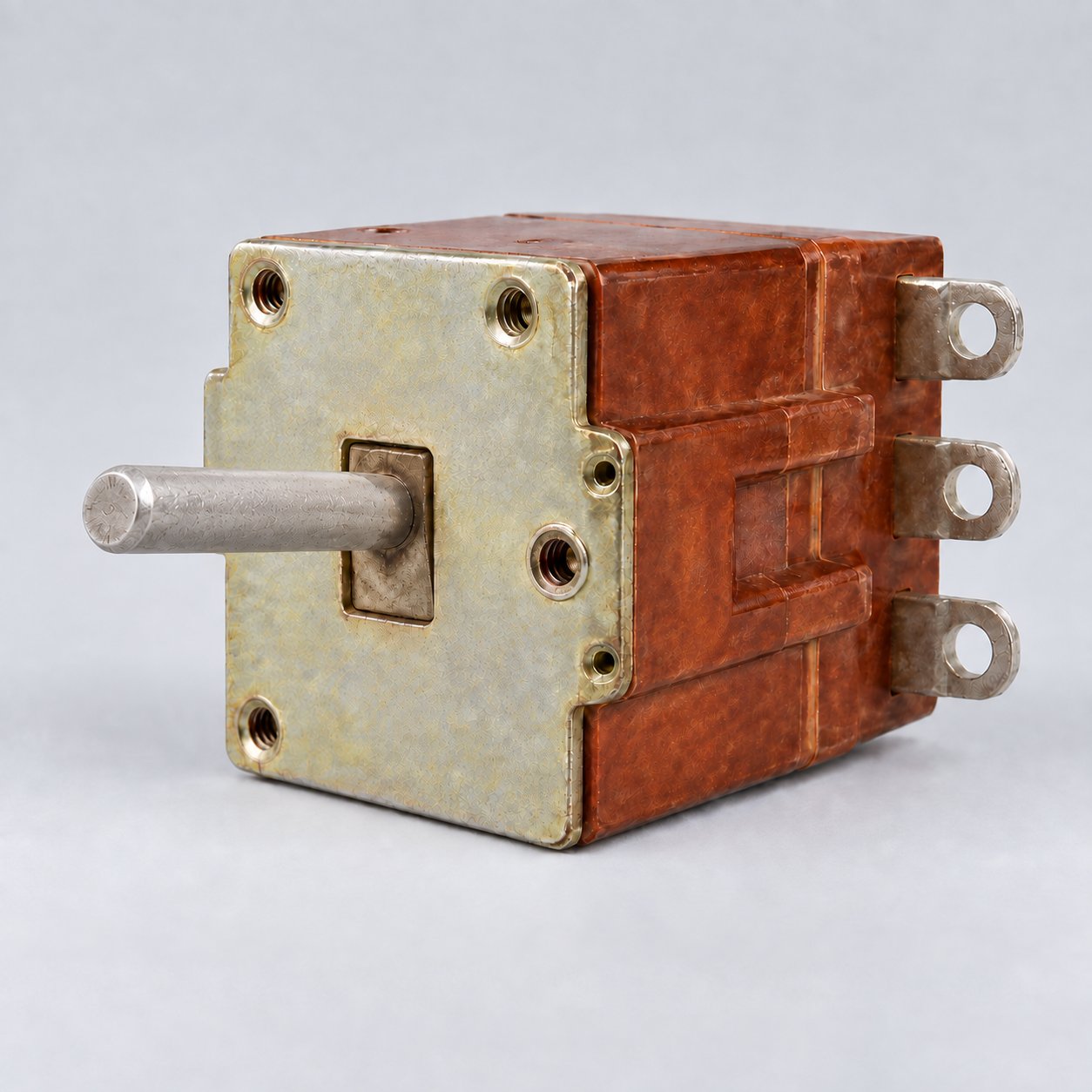

АЗЗК-200: трёхполюсный авиационный автомат на 200 А
АЗЗК-200 — трёхполюсный автомат на 200 А для распределения трёхфазного переменного тока на воздушном судне. Латинская запись — AZZK-200. Тепловые и электромагнитные расцепители отключают три механически связанных полюса при недопустимом токе, а лицевая рукоятка обеспечивает общую ручную коммутацию.
Полное описаниеСвернуть описание
Конструкция
Индекс АЗЗК обозначает кабинное исполнение для красного освещения: оно отличается удлинённой рукояткой без светящегося глазка. На поставляемом изделии сверяют маркировку АЗЗК-200, ток, выводы, крепление и привод.
Три силовых тракта, общий механизм и полный суффикс являются обязательными признаками. Другие исполнения: АЗЗК-75 и АЗЗК-100. Точное исполнение выбирают по полному обозначению.
Электрические параметры
Изготовитель указывает фазное напряжение 115 В, линейное 200 В, частоту 400 Гц и cos φ ≥ 0,5. При +60 °C диапазон пограничного тока равен 1,2–1,6 Iном, при −60 °C верхнее значение — 2 Iном. Уставка электромагнитного расцепителя — 5–10 × Iном. Габариты 132,5 × 96 × 131 мм, масса не более 1,0 kg. Технические условия — 8Ю3.619.237-01 ТУ. Это основное исполнение 200 А; подмена версией /4 без утверждённого сопоставления недопустима.
Параметры сети и расцепителей идентифицируют исполнение, но не заменяют контролируемую времятоковую характеристику, расчёт проводника, ток короткого замыкания, момент затяжки, монтажный чертёж и паспорт. При подборе учитывают конкретный фидер, напряжение, частоту, чередование фаз и утверждённую конфигурацию воздушного судна.
Осмотр и запрос
Проверяют изолирующий корпус, металлические пластины, удлинённую рукоятку, секции полюсов, наконечники, крепёж и монтажные точки: недопустимы трещины, следы пробоя, перегрев, коррозия, люфт и ремонт без сопроводительной документации. При входном контроле фиксируют состояние трёх полюсов, общий ход привода, изоляцию и все данные шильдика. Перед подключением отдельно сверяют порядок фаз, маркировку клемм и отсутствие замыкания между полюсами и корпусом. Результаты осмотра и измерений заносят в запись входного контроля конкретного экземпляра.
Общий принцип описан в статье Wikipedia об автоматическом выключателе. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗЗК-200 / AZZK-200, количество и документы.
Технические характеристики
- Тип изделия
- Трёхполюсный авиационный автомат защиты
- Основное обозначение
- АЗЗК-200
- Латинское обозначение
- AZZK-200
- Семейство
- АЗЗК
- Номинальный ток
- 200 А
Все характеристикиСвернуть характеристики
- Количество защищаемых полюсов
- 3
- Род тока
- Трёхфазный переменный ток
- Функция защиты
- Отключение при перегрузке и коротком замыкании
- Система расцепителей
- Тепловая и электромагнитная
- Привод полюсов
- Механически связанный
- Ручная функция
- Общая трёхполюсная коммутация
- Исполнение
- Кабинная версия К
- Вариант рукоятки
- Удлинённая, без светящегося глазка
- Условия освещения
- Кабина с красным освещением
- Справочное линейное напряжение
- 200 В
- Справочное фазное напряжение
- 115 В
- Справочная частота
- 400 Гц
- Минимальный коэффициент мощности
- cos φ ≥ 0,5
- Данные теплового расцепителя
- 1.2–1.6 × Iном at +60 °C
- Время теплового расцепления
- До 15 min
- Данные электромагнитного расцепителя
- 5–10 × Iном
- Время электромагнитного расцепления
- Проверяется по контролируемым данным
- Рабочая температура
- От −60 до +60 °C
- Максимальная масса
- 1,0 kг
- Габариты
- 132,5 × 96 × 131 мм
- Технические условия
- 8Ю3.619.237-01 ТУ
- Альтернативные записи
- АЗЗК 200; АЗЗК200; AZZK 200; AZZK200
