АЗЗК-150

Конструкция

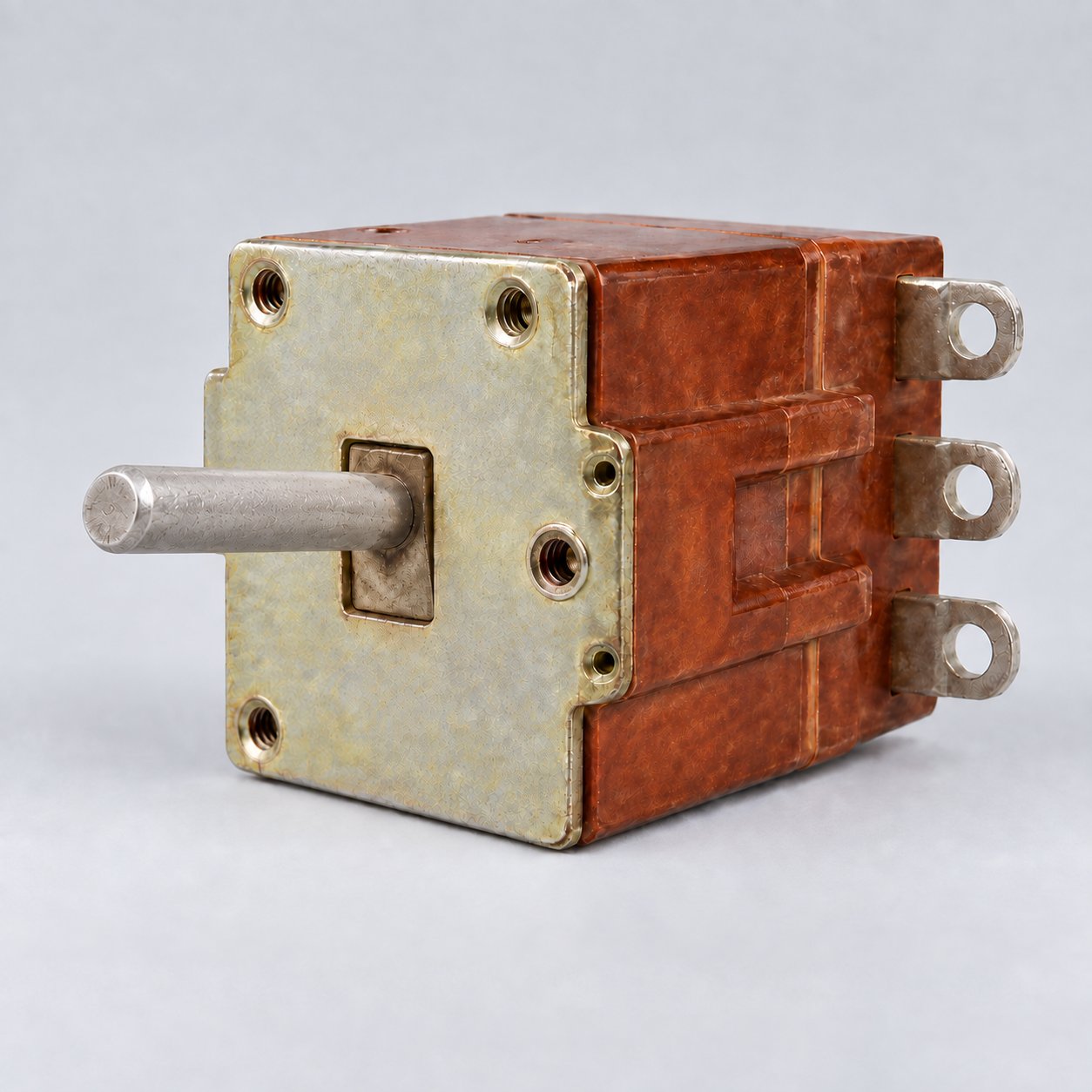

Индекс АЗЗК обозначает кабинное исполнение для красного освещения: оно отличается удлинённой рукояткой без светящегося глазка. На поставляемом изделии сверяют маркировку АЗЗК-150, ток, выводы, крепление и привод.

Три силовых тракта, общий механизм и полный суффикс являются обязательными признаками. Другие исполнения: АЗЗК-75 и АЗЗК-100. Точное исполнение выбирают по полному обозначению.

Электрические параметры

Точное обозначение исполнения на 150 А подтверждается отраслевыми справочниками авиационной защитной аппаратуры. Однако контролируемые уставки, габариты, масса и редакция технических условий не были указаны по доступному авторитетному листу. Поэтому эти значения оставлены для проверки по паспорту, а не перенесены с соседних исполнений на 100 или 200 А.

Параметры сети и расцепителей идентифицируют исполнение, но не заменяют контролируемую времятоковую характеристику, расчёт проводника, ток короткого замыкания, момент затяжки, монтажный чертёж и паспорт. При подборе учитывают конкретный фидер, напряжение, частоту, чередование фаз и утверждённую конфигурацию воздушного судна.

Осмотр и запрос

Проверяют изолирующий корпус, металлические пластины, удлинённую рукоятку, секции полюсов, наконечники, крепёж и монтажные точки: недопустимы трещины, следы пробоя, перегрев, коррозия, люфт и ремонт без сопроводительной документации. При входном контроле фиксируют состояние трёх полюсов, общий ход привода, изоляцию и все данные шильдика. Перед подключением отдельно сверяют порядок фаз, маркировку клемм и отсутствие замыкания между полюсами и корпусом. Результаты осмотра и измерений заносят в запись входного контроля конкретного экземпляра.

Общий принцип описан в статье Wikipedia об автоматическом выключателе. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗЗК-150 / AZZK-150, количество и документы.
