АЗЗ-25

Конструкция

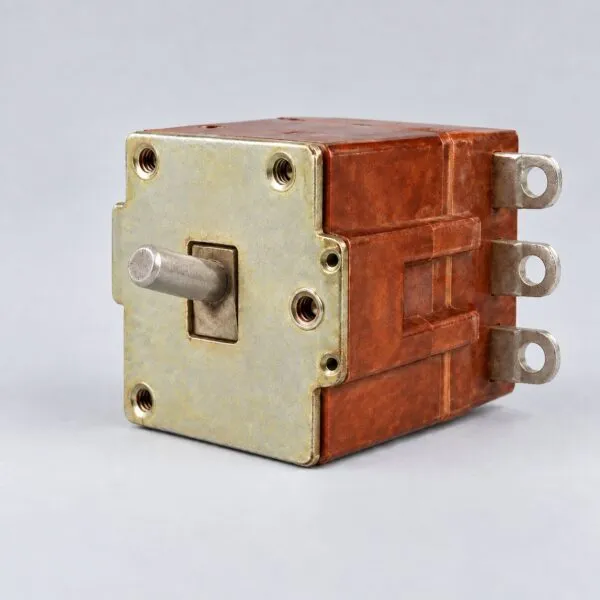

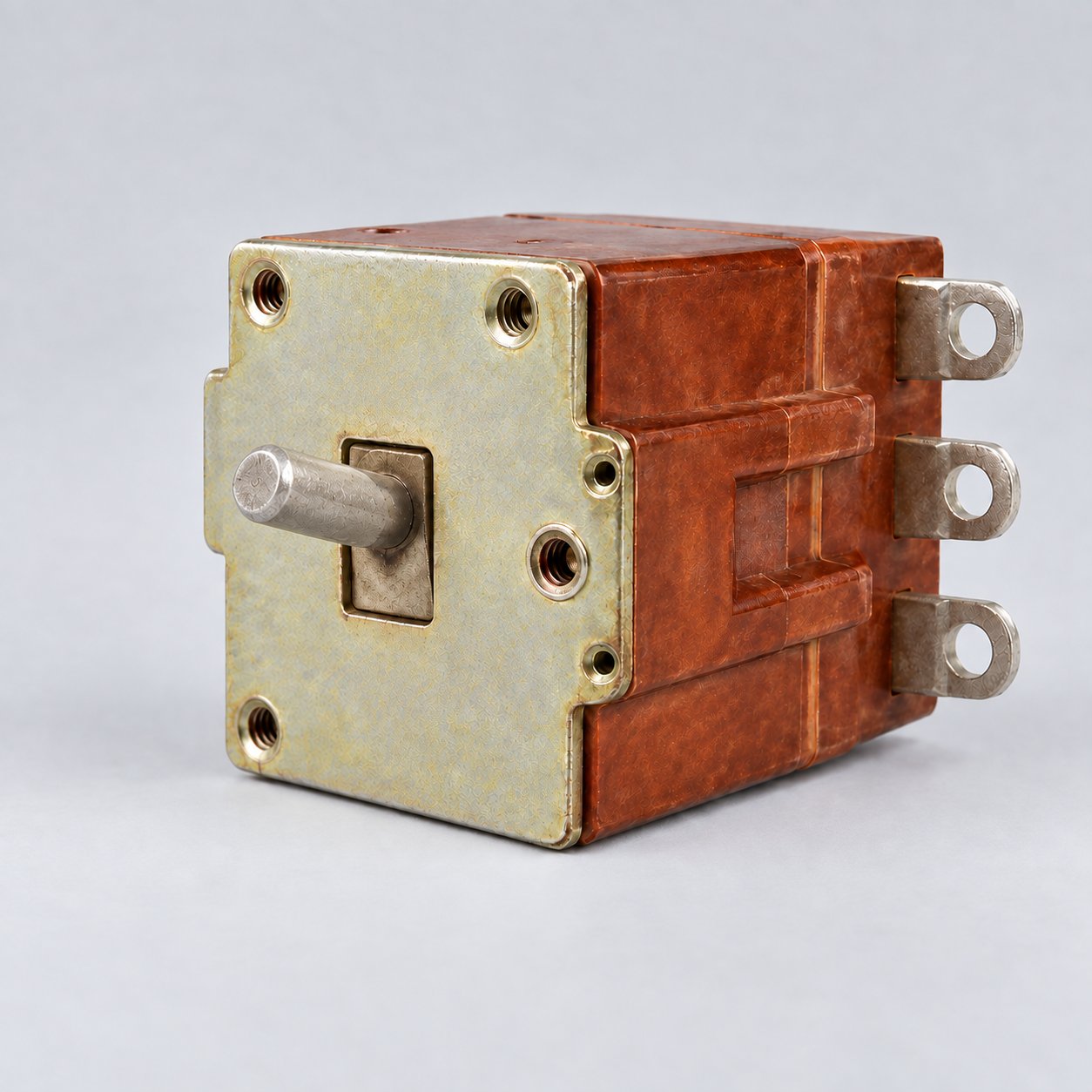

Конструкция включает красно-коричневый литой изолирующий корпус, металлическую лицевую пластину, короткий рычаг и три расположенных в ряд силовых наконечника. На поставляемом изделии сверяют маркировку 25 А и полное обозначение.

Три защищаемых полюса и общий привод являются главными внешними признаками. План выводов, окно щитка, отверстия крепления и ход рычага должны совпадать с утверждённым чертежом. Другие исполнения: АЗЗ-10 и АЗЗ-20. Точное исполнение выбирают по полному обозначению.

Параметры отключения

ОСТ 1 00195-76 приводит параметры АЗЗ для сети 210 В переменного тока частотой 400 Гц при коэффициенте мощности 0,3–0,5 и заданных условиях разрежения и температуры. Для АЗЗ-25 допустимые ожидаемые значения короткого замыкания составляют 1700 A ударного тока и 1100 A периодической составляющей; минимальное время срабатывания — 0,005 s.

Эти испытательные значения идентифицируют исполнение, но не заменяют времятоковую характеристику, настройку расцепителя, расчёт проводников, момент затяжки, согласование фаз и индивидуальный паспорт. При подборе учитывают фактическое напряжение, частоту, ожидаемый ток повреждения и высоту установки.

Осмотр и запрос

Проверяют литой корпус, лицевую пластину, рычаг, три секции, наконечники, резьбовые отверстия и крепёж: недопустимы трещины, следы пробоя, перегрев, коррозия, люфт и ремонт без сопроводительной документации. При входном контроле фиксируют непрерывность каждого полюса, общий ход рычага, состояние изоляции и соответствие маркировки утверждённой ведомости фидеров. До подачи рабочего напряжения проверяют отсутствие межполюсного замыкания, затяжку силовых наконечников, отсутствие механических повреждений изоляции, возврат механизма в отключённое положение и безопасные расстояния от открытых токоведущих частей. Общий контекст дан в статье Wikipedia об автоматическом выключателе. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗЗ-25 / AZZ-25, количество и документы.
