АЗСГК-2
Автомат защиты сети
Описание
АЗСГК-2: герметичный авиационный автомат постоянного тока на 2 А
АЗСГК-2 — исполнение на 2 А семейства герметичных однополюсных автоматов АЗСГК для авиационных сетей постоянного тока. Латинская запись — AZSGK-2. Изделие защищает фидер от перегрузки и короткого замыкания и служит ручным однополюсным выключателем. Буквенный индекс является частью идентификации и сверяется полностью.
Полное описаниеСвернуть описание
Механизм работы и исполнение К
АЗСГК выполнен без механизма свободного расцепления. Если при перегрузке физически удерживать рукоятку в положении «ВКЛ», контакты разомкнутся после её освобождения. Это поведение отличается от АЗРГК и должно учитываться в утверждённой схеме и процедуре технического обслуживания.

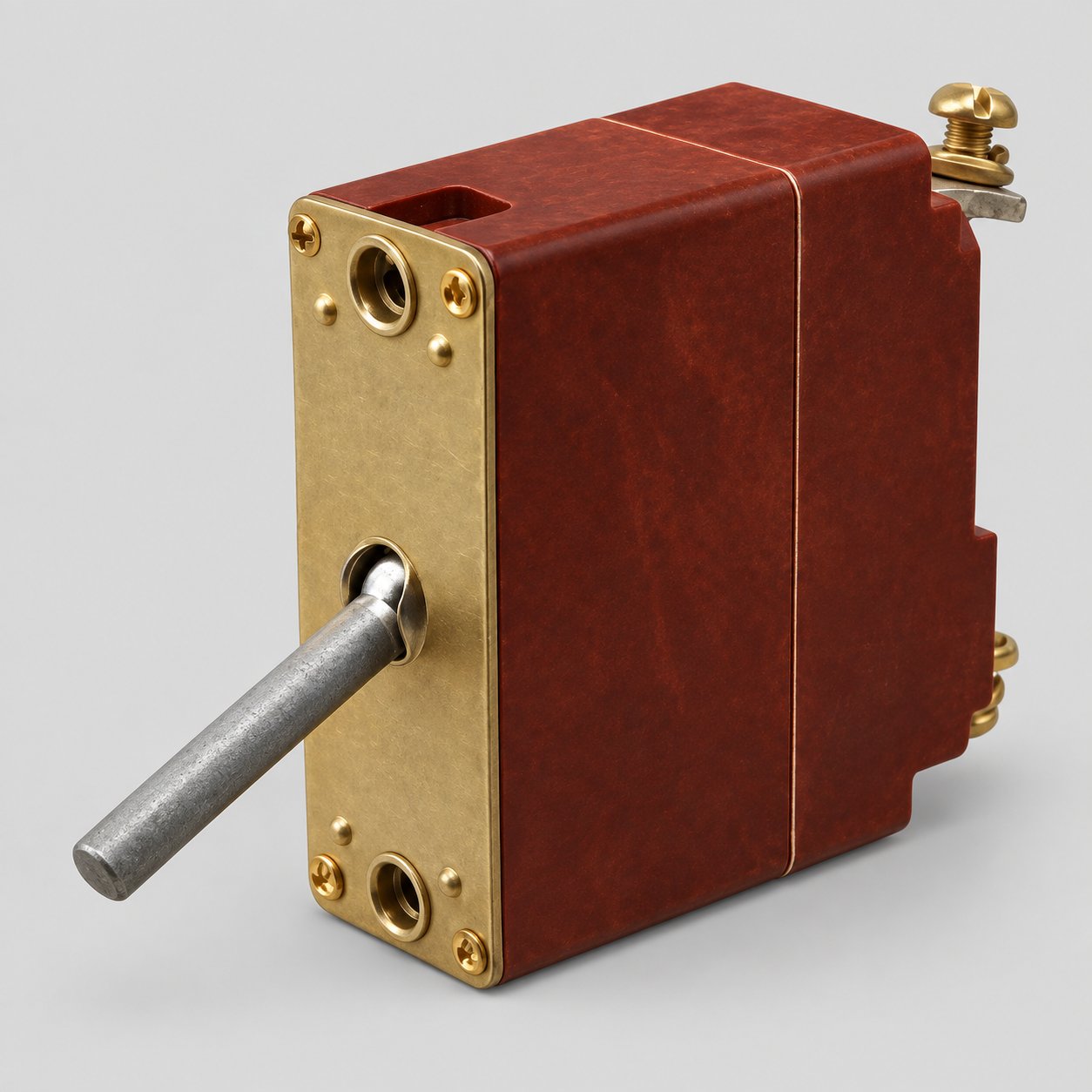

Исполнение К имеет удлинённую рукоятку без светящегося глазка на торце и предназначено для щитков с красным освещением. Семейство использует узкий красно-коричневый литой изолирующий корпус, латунную лицевую пластину и два силовых вывода. Другие исполнения: АЗРГК-25-2С и АЗРГК-50. Точное исполнение выбирают по полному обозначению.
Электрические и эксплуатационные параметры
Номинальное значение сети составляет 27 В постоянного тока ±10%, номинал этой карточки — 2 А. Для исполнений 2–20 А постоянная времени индуктивности сети составляет 0,015 с. Режим работы — длительный, указанный ресурс — 10 000 включений. Габариты составляют 55,5 × 21,5 × 88 мм, масса — 121 г.
Точное исполнение выбирают по временятоковой характеристике, параметрам фидера, сечению проводника, монтажным требованиям и паспорту изделия. На поставляемом изделии сверяют маркировку 2 А и полное обозначение АЗСГК.
Как заказать
Проверяют литой корпус, лицевую пластину, удлинённую рукоятку, крепёж и выводы: недопустимы трещины, перегрев, коррозия, люфт и ремонт без сопроводительной документации. Отсутствие свободного расцепления и исполнение освещения сверяют с контролируемой документацией до монтажа. При входном контроле также фиксируют маркировку, плавность хода рукоятки, состояние резьбы выводов, целостность корпуса, отсутствие следов вскрытия и результаты проверки размыкания после освобождения органа управления. Общий контекст дан в статье Wikipedia об автоматическом выключателе. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗСГК-2 / AZSGK-2, количество и документы.
Технические характеристики
- Тип изделия
- Герметичный однополюсный автомат постоянного тока
- Основное обозначение
- АЗСГК-2
- Латинское обозначение
- AZSGK-2
- Семейство
- АЗСГК
- Номинальный ток
- 2 А
Все характеристикиСвернуть характеристики
- Количество защищаемых полюсов
- 1
- Род тока
- Постоянный ток
- Номинальное значение сети
- 27 В ±10%
- Функция защиты
- Отключение при перегрузке и коротком замыкании
- Механизм расцепления
- Без свободного расцепления
- Поведение при удержании рукоятки
- Контакты размыкаются после освобождения рукоятки
- Ручная функция
- Однополюсный рычажный выключатель
- Корпус
- Герметичный литой изолирующий
- Лицевая пластина
- Металлическая, латунного цвета
- Исполнение управления
- К, удлинённая рукоятка
- Торец рукоятки
- Без светящегося глазка; исполнение для красного освещения
- Постоянная времени индуктивности сети
- 0,015 с для номиналов 2–20 А
- Режим работы
- Длительный
- Коммутационный ресурс
- 10 000 включений
- Габаритные размеры
- 55,5 × 21,5 × 88 мм
- Масса
- 121 г
- Количество выводов
- 2
- Альтернативные записи
- АЗСГК 2; АЗСГК2; AZSGK 2; AZSGK2
