АЗР-100К: авиационный автомат сети постоянного тока на 100 А
АЗР-100К — исполнение на 100 А семейства однополюсных автоматов АЗР для авиационных сетей постоянного тока до 30 В. Латинская запись — AZR-100K. Автомат отключает защищаемый фидер при недопустимом сверхтоке и может выполнять ручную коммутацию там, где это предусмотрено утверждённой схемой. При заказе указывают полное обозначение и номинальный ток.
Полное описаниеСвернуть описание
Конструкция и исполнения

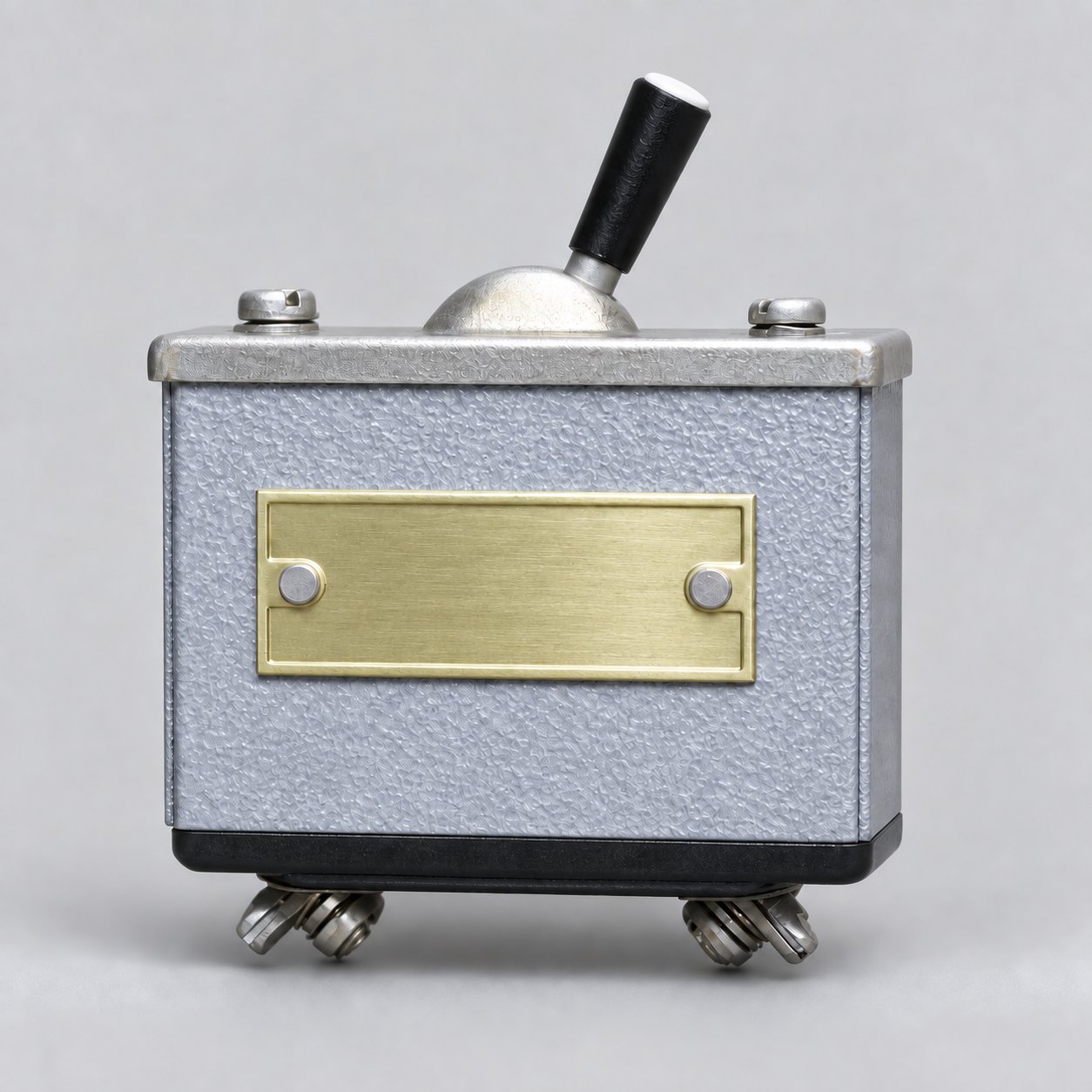

Семейство АЗР имеет пылебрызгозащищённый металлический корпус, рычажное управление, два силовых вывода и свободное расцепление управляющей и контактной систем. Удержание рычага во включённом положении не мешает автоматическому отключению. Исполнение К отличается белым торцом чёрной рычажной рукоятки и предназначено для щитков с красным освещением.
На поставляемом изделии сверяют маркировку 100 А, класс 30 В и полное обозначение. Другие исполнения: АЗР-90К и АЗР-100. Точное исполнение выбирают по полному обозначению.
Электрические и эксплуатационные параметры
Номинальное напряжение сети — 27 В постоянного тока ±10%. Падение напряжения между шинами подвижного и неподвижного контактов, без учёта цепи биметалла при номинальном токе, не превышает 180 мВ. Рабочая температура составляет от −60 до +60 °C, режим работы — продолжительный. Указанный ресурс при номинальной резистивной нагрузке — 10 000 циклов включения и отключения.
Крепление выполняется двумя винтами. Степень защиты корпуса — IP30, открытых выводов — IP00; климатические исполнения — УХЛ3 и Т3. Точное исполнение выбирают по настройке расцепителя, сечению проводника, моменту затяжки, монтажным зазорам и паспорту изделия. При входном контроле фиксируют маркировку, ход рычага и состояние выводов.
Как заказать
Проверяют корпус, рычаг, винты крышки, шильдик, изолирующее основание и выводы: недопустимы трещины, перегрев, коррозия, люфт и ремонт без сопроводительной документации. Номинал 100 А сверяют со схемой фидера, затем проверяют исполнение освещения, напряжение сети и монтажный интерфейс. Общий контекст дан в статье Wikipedia об автоматическом выключателе. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗР-100К / AZR-100K, количество и требуемые документы.
Технические характеристики
- Тип изделия
- Однополюсный автомат защиты постоянного тока
- Основное обозначение
- АЗР-100К
- Латинское обозначение
- AZR-100K
- Семейство
- АЗР
- Номинальный ток
- 100 А
Все характеристикиСвернуть характеристики
- Количество защищаемых полюсов
- 1
- Род тока
- Постоянный ток
- Максимальное напряжение сети
- 30 В
- Номинальное напряжение питания
- 27 В ±10%
- Функция защиты
- Отключение при перегрузке и коротком замыкании
- Механизм расцепления
- Свободное расцепление
- Ручная функция
- Рычажная коммутация
- Корпус
- Пылебрызгозащищённый металлический
- Максимальное падение напряжения на контактных шинах
- 180 мВ
- Условие измерения падения
- При номинальном токе, без цепи биметалла
- Рабочая температура
- От −60 до +60 °C
- Режим работы
- Продолжительный
- Ресурс при номинальной нагрузке
- 10 000 циклов включения-отключения
- Характер нагрузки для ресурса
- Резистивная
- Крепление
- Два винта
- Степень защиты корпуса
- IP30
- Степень защиты выводов
- IP00
- Климатическое исполнение 1
- УХЛ3
- Климатическое исполнение 2
- Т3
- Количество выводов
- 2
- Исполнение освещения щитка
- Щиток с красным освещением; белый торец рукоятки
- Альтернативные записи
- АЗР 100К; АЗР100К; AZR 100K; AZR100K
