АЗК1М-5
Автомат защиты сети
Описание
АЗК1М-5: кнопочный автомат первой серии на 5 А
АЗК1М-5 — исполнение на 5 А однополюсного кнопочного автомата защиты первой серии АЗК1М. Изделие защищает авиационные цепи постоянного и переменного тока от токовой перегрузки и короткого замыкания. Латинская запись — AZK1M-5. Отсутствие индекса 2С обозначает первую серию; это различие сохраняют в запросе, документации и маркировке поставляемого изделия.
Полное описаниеСвернуть описание
Конструкция и исполнения

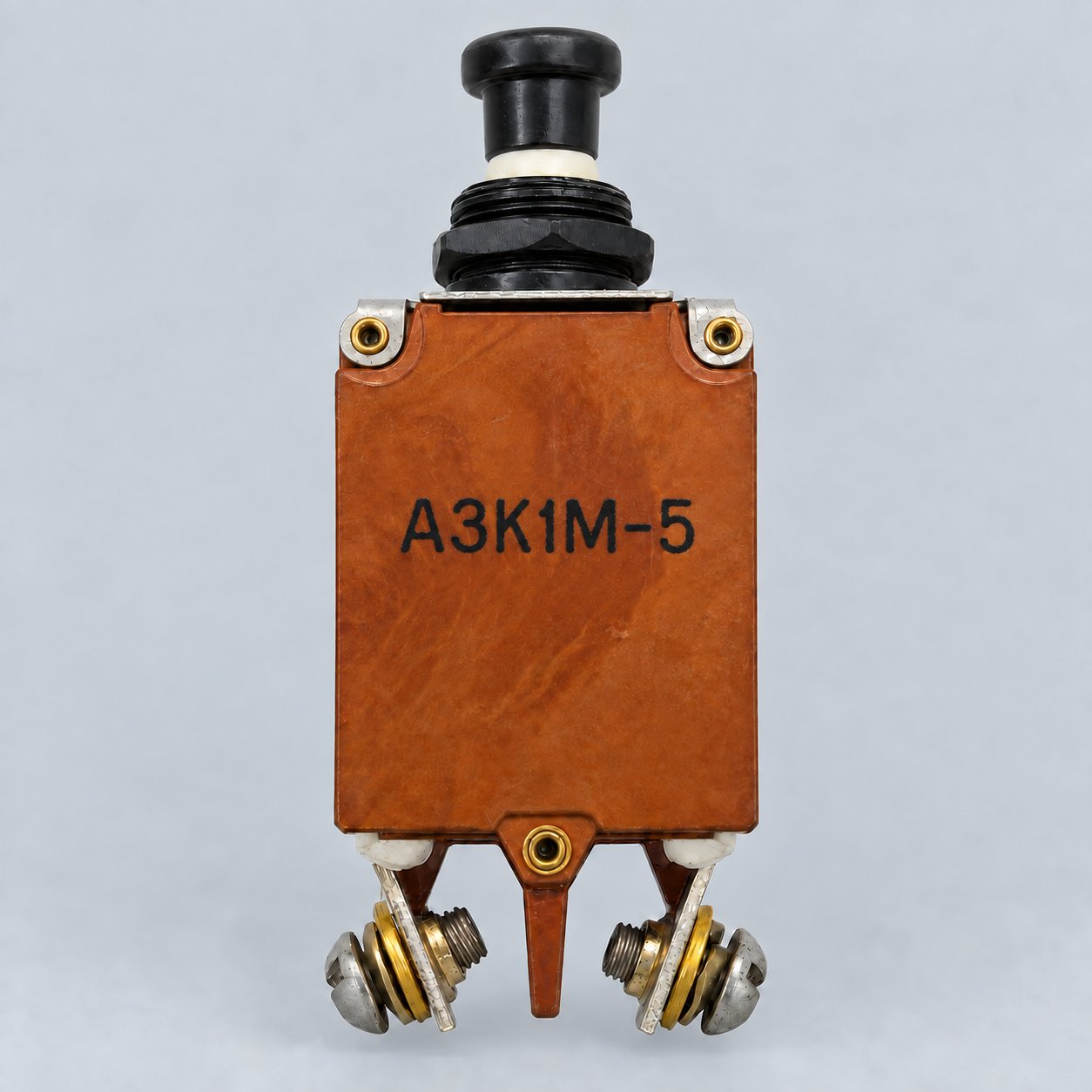

Сочетание АЗК обозначает кнопочный автомат защиты, цифра 1 — один защищаемый полюс, буква М — металлизированный корпус. Тепловой механизм имеет свободное расцепление, поэтому удержание кнопки во включённом положении не препятствует автоматическому отключению. В положении «Выключено» над втулкой видно белое кольцо. Со снятым изделием сравнивают два вывода, профиль корпуса, номинал и отсутствие индекса серии.
Маркировка 5 А определяет номинальное токовое исполнение. Она сама по себе не подтверждает применяемость на конкретном воздушном судне, сечение проводника или взаимозаменяемость с соседним номиналом. Позиции АЗК1М-3 и АЗК1М-7,5 имеют другие защитные уставки и приведены только для сравнения исполнений по каталогу.
Параметры конкретного номинала
Для АЗК1М-5 диапазон граничного тока при +20 °C составляет 1.3–1.5 номинального тока. При −60 °C он равен 1.6–1.8 номинального тока. В условиях разрежения 2 кПа при +60 °C диапазон составляет 1.05–1.30 номинального тока. Максимальное справочное сопротивление, используемое при расчёте авиационной защиты, — 0.05230 Ом. Эти параметры отличают данное исполнение от других номиналов АЗК1М.
Семейство рассчитано на сети до 27 В постоянного тока и 115 В переменного тока частотой 400 Гц либо 320–1050 Гц, температуру от −60 до +60 °C и влажность до 98% при +40 °C. Для исполнений первой серии на 1–15 А проверенный отраслевой стандарт указывает отключение тока короткого замыкания 6000 А в цепи постоянного тока при разрежении до 12,1 кПа. Окончательные данные сверяют с паспортом экземпляра.
Как заказать
Перед установкой сравнивают полную маркировку, номинал, род тока, частоту переменного тока, выводы и монтажное сопряжение с утверждённой электросхемой и каталогом деталей. Корпус проверяют на трещины, перегрев, коррозию, повреждение резьбы и ослабление крепежа. Испытания и монтаж выполняют по паспорту, 8Ю3.619.294 ТУ и эксплуатационной документации воздушного судна.
Общие принципы построения сети описаны в статье Wikipedia о бортовой системе электроснабжения летательных аппаратов. Другие исполнения находятся в категории «Автоматы защиты». Если исходная документация использует разные алфавиты, в запросе указывайте АЗК1М-5 и AZK1M-5.
Технические характеристики
- Тип изделия
- Однополюсный кнопочный автомат защиты сети
- Основное обозначение
- АЗК1М-5
- Латинское обозначение
- AZK1M-5
- Семейство
- АЗК1М
- Серия
- Первая серия; индекс 2С отсутствует
Все характеристикиСвернуть характеристики
- Номинальный ток
- 5 А
- Количество полюсов
- 1
- Управление
- Кнопочное
- Корпус
- Металлизированный
- Функция защиты
- Защита от перегрузки и короткого замыкания
- Механизм расцепления
- Тепловой расцепитель со свободным расцеплением
- Максимальное напряжение сети постоянного тока
- 27 В
- Напряжение сети переменного тока
- 115 В
- Частоты переменного тока
- 400 Гц и 320–1050 Гц
- Граничный ток при +20 °C
- 1.3–1.5 × Iном
- Граничный ток при 2 кПа и +60 °C
- 1.05–1.30 × Iном
- Граничный ток при −60 °C
- 1.6–1.8 × Iном
- Максимальное справочное сопротивление
- 0.05230 Ом
- Рабочая температура
- От −60 до +60 °C
- Относительная влажность
- До 98% при +40 °C
- Отключение КЗ постоянного тока при разрежении
- 6000 А при давлении до 12,1 кПа
- Индикация отключения
- Видимое белое кольцо
- Технические условия
- 8Ю3.619.294 ТУ
- Альтернативные записи
- АЗК1М 5; АЗК1М5; AZK1M 5; AZK1M5
