АЗК1М-40-2С
Автомат защиты сети
Описание
АЗК1М-40-2С: автомат второй серии на 40 А
АЗК1М-40-2С — исполнение на 40 А семейства однополюсных кнопочных автоматов АЗК1М-2С. Оно защищает цепи постоянного и переменного тока от недопустимой перегрузки и токов короткого замыкания. Латинская запись — AZK1M-40-2S. Номинал и индекс 2С должны совпадать с утверждённой схемой и каталогом деталей.
Полное описаниеСвернуть описание
Конструкция

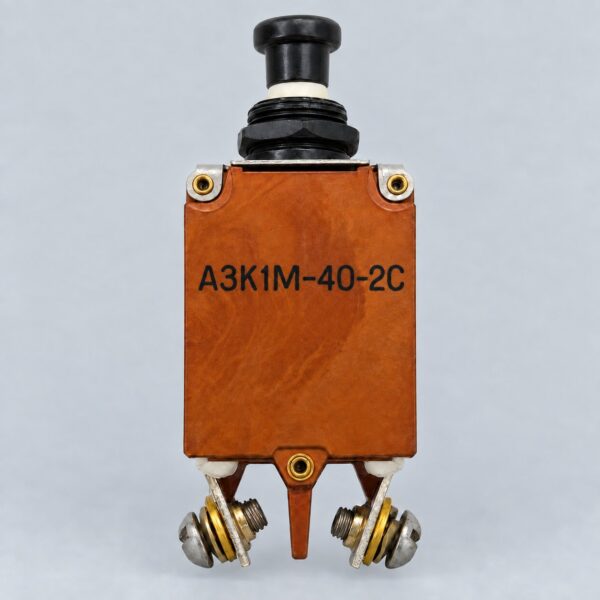

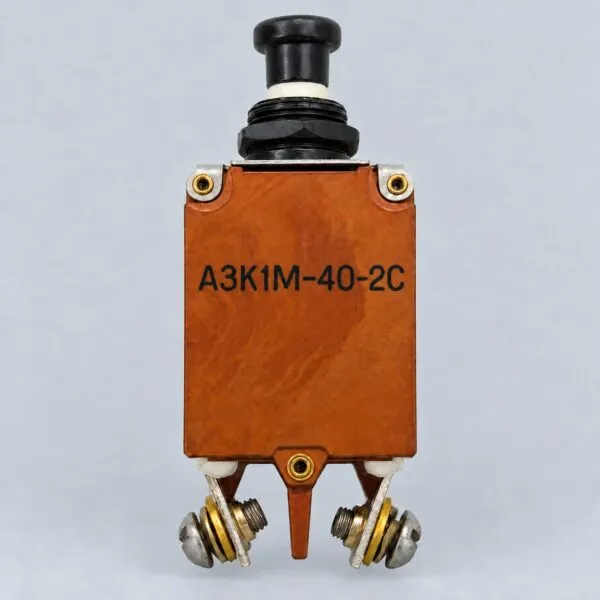

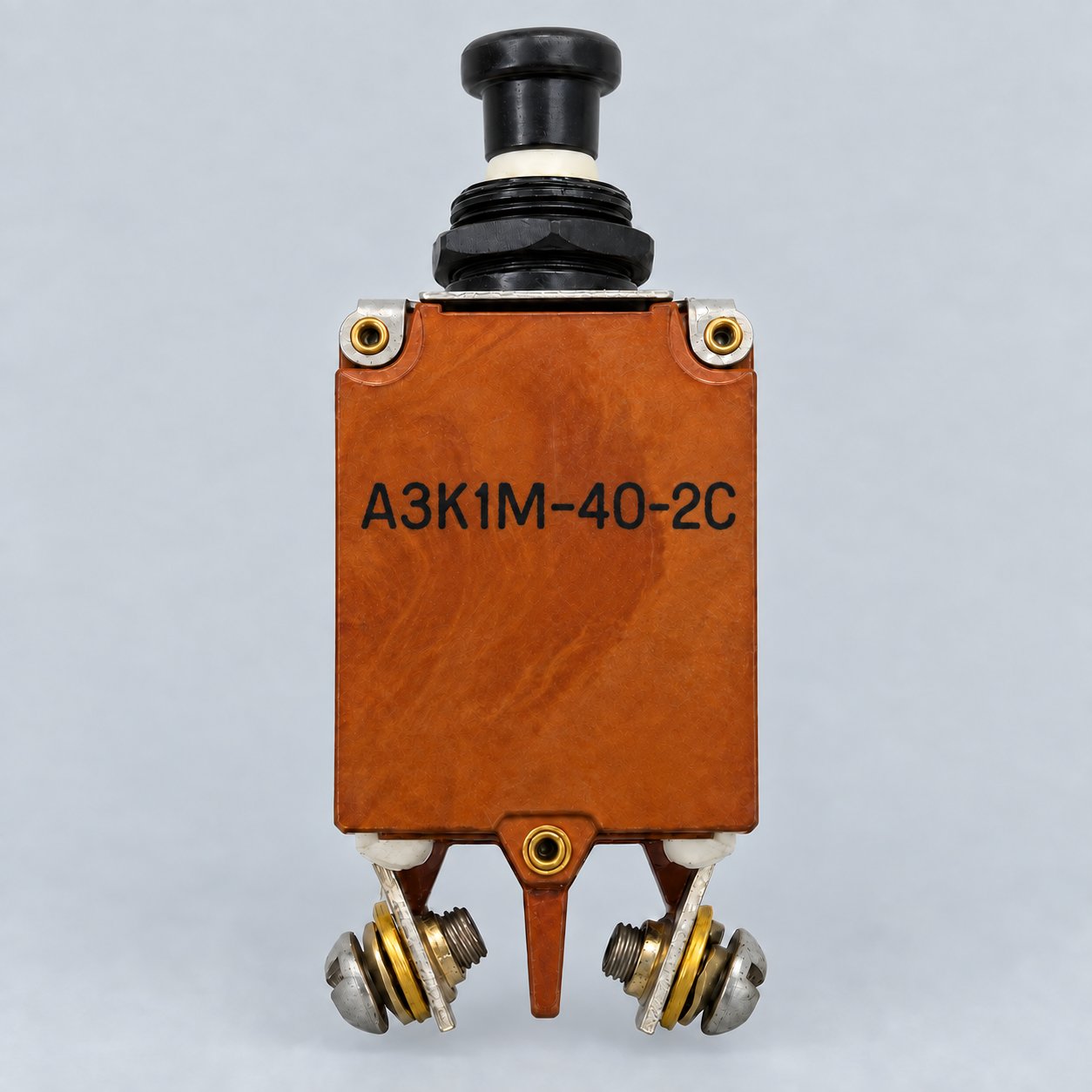

Обозначение относится к кнопочному автомату с одним защищаемым полюсом и металлизированным корпусом. Тепловой расцепитель имеет свободное расцепление: удержание кнопки во включённом положении не блокирует автоматическое отключение. В положении «Выключено» видно белое кольцо. Со снятым изделием сравнивают выводы, корпус, полную маркировку и индекс серии.
Номинал 40 А задаёт защитную уставку, но не подтверждает применяемость или взаимозаменяемость. Связанные исполнения АЗК1М-2-2С и АЗК1М-3-2С имеют другие настройки и приведены только для сравнения исполнений.
Электрические и климатические параметры
Документация указывает сети до 27 В постоянного тока и 115 В переменного тока частотой 400 Гц либо 320–1050 Гц. Для АЗК1М-40-2С граничный ток при +20 °C — не более 1.4 Iном, при −60 °C — не более 1.8 Iном. Падение напряжения при номинальном токе ограничено 300 мВ, масса — не более 45 г.
Для серии также указаны температура от −60 до +60 °C, влажность до 98% при +40 °C, 3000 циклов коммутации при номинальном токе и 100 автоматических отключений при перегрузке от граничного тока до 20 Iном. Данные сверяют с паспортом поставляемого экземпляра.
Как заказать
Перед установкой проверяют полную маркировку, номинал, индекс серии, напряжение и частоту сети, выводы и монтаж. Корпус осматривают на трещины, перегрев, коррозию и повреждение крепежа. Приёмку выполняют по паспорту, 8Ю3.619.294 ТУ и утверждённой документации воздушного судна.
Общие сведения приведены в статье Wikipedia о бортовой системе электроснабжения. Другие исполнения находятся в категории «Автоматы защиты». В запросе указывайте АЗК1М-40-2С / AZK1M-40-2S. Совпадение внешнего вида без проверки номинала и индекса 2С не считается указанием допустимой замены. Решение фиксируют по маркировке и технической документации поставляемого экземпляра. Все индексы переносят в заказ без сокращений и перестановок.
Технические характеристики
- Тип изделия
- Однополюсный кнопочный автомат защиты сети
- Основное обозначение
- АЗК1М-40-2С
- Латинское обозначение
- AZK1M-40-2S
- Семейство
- АЗК1М-2С
- Серия
- Вторая серия (2С)
Все характеристикиСвернуть характеристики
- Номинальный ток
- 40 А
- Количество полюсов
- 1
- Управление
- Кнопочное
- Корпус
- Металлизированный
- Функция защиты
- Защита от перегрузки и короткого замыкания
- Механизм расцепления
- Тепловой расцепитель со свободным расцеплением
- Максимальное напряжение постоянного тока
- 27 В
- Напряжение переменного тока
- 115 В
- Частоты переменного тока
- 400 Гц и 320–1050 Гц
- Граничный ток при +20 °C
- Не более 1.4 × Iном
- Граничный ток при −60 °C
- Не более 1.8 × Iном
- Падение напряжения
- Не более 300 мВ при Iном
- Рабочая температура
- От −60 до +60 °C
- Относительная влажность
- До 98% при +40 °C
- Максимальная масса
- 45 г
- Механический ресурс
- 3000 циклов при Iном
- Автоматические отключения при перегрузке
- 100, от граничного тока до 20 × Iном
- Индикация отключения
- Видимое белое кольцо
- Технические условия
- 8Ю3.619.294 ТУ
- Альтернативные записи
- АЗК1М 40 2С; АЗК1М402С; AZK1M 40 2S; AZK1M402S
