УК-68В

УК-68В — назначение прибора

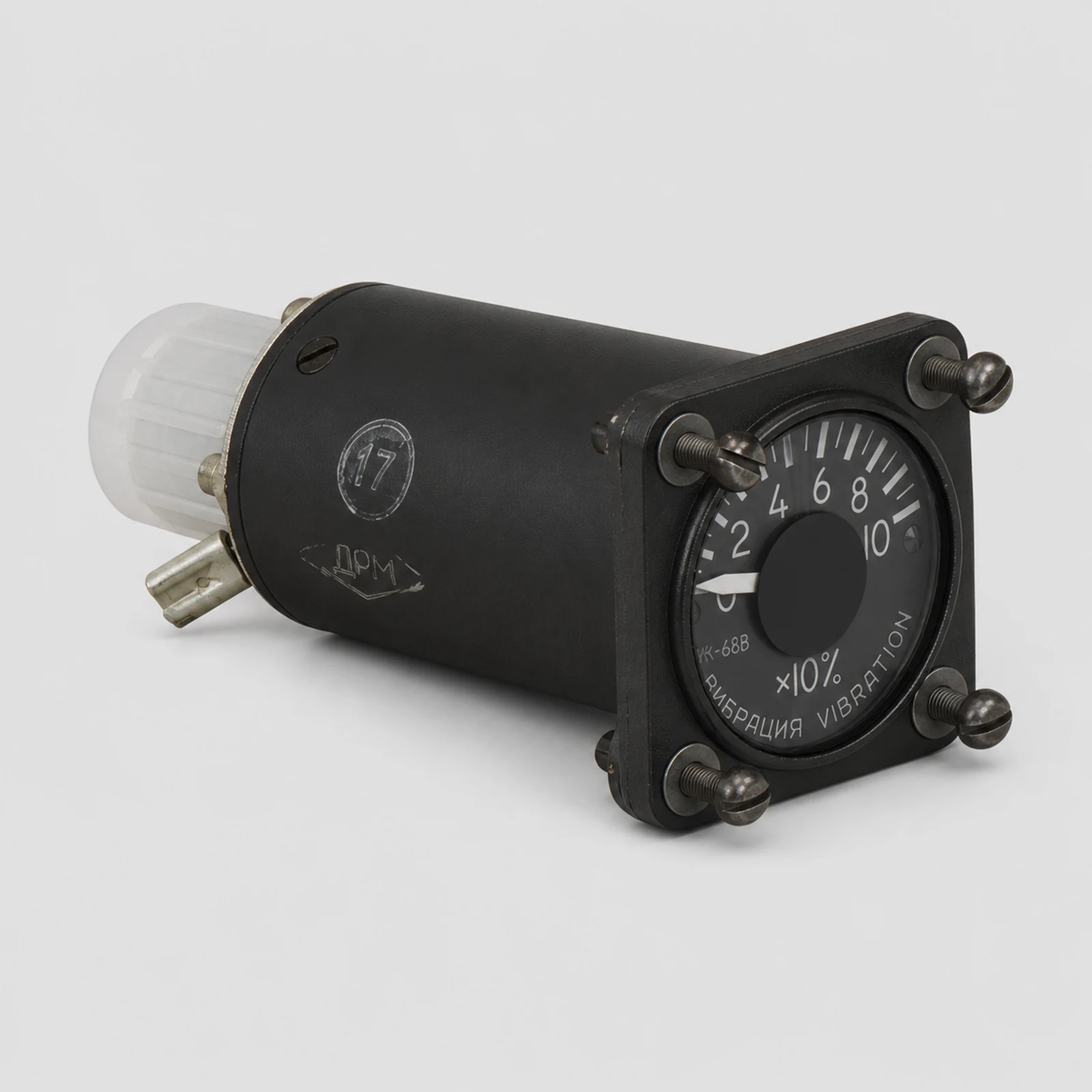

УК-68В — указатель вибрации двигателя. Показывает уровень вибрации, измеренный на опорах двигателя сопряжённой системой контроля. Прибор работает как часть бортового измерительного или навигационного канала и не должен оцениваться отдельно от датчиков, вычислителей, электропитания и проводки конкретной установки.

Датчики вибрации и согласующие устройства формируют сигнал системы ИВ-500А, поступающий на стрелочный указатель УК-68В. Поэтому исправность одного указателя ещё не подтверждает исправность всей системы: при проверке учитывают входные сигналы, соединительные линии, сопряжённые блоки и предусмотренную контрольную процедуру.

Место УК-68В в бортовой системе

Связанная система: Аппаратура контроля вибрации двигателя ИВ-500А. Ближайшие сопряжённые элементы: Датчики вибрации МВ-03-2, согласующие устройства УСС-6, электронный блок БЭ-9А и цепи сигнализации. Эти компоненты образуют функциональную цепочку, но не входят автоматически в комплект поставки одного указателя.

Документирован с двигателями ТВ2-117 и на семействе Ми-8; для других двигателей требуется проверка системы. Применяемость к другой модификации самолёта или вертолёта не выводится по внешнему сходству и должна подтверждаться каталогом, схемой или руководством по техническому обслуживанию.

Индикация, питание и установка

Диапазон или характер индикации: Шкала 0–100%, соответствующая калиброванному диапазону виброскорости комплектной системы. Питание и входной канал: От цепей системы ИВ-500А; вход указателя представляет собой слаботочный измерительный канал.

Место установки: Панель контроля двигателей в кабине. Перед монтажом проверяют полное обозначение, серию, шкалу, разъём, штуцеры, крепление, корпус, стекло и состояние маркировки. После установки выполняют проверку по документации соответствующей системы и воздушного судна.

Идентификация УК-68В и варианты написания

Заводское обозначение исходно записывается кириллицей: УК-68В. Для английской версии используется только корректная латинская транслитерация UK-68V. Похожие по форме русские и латинские буквы не смешиваются внутри одного основного обозначения.

При команде контроля стрелка должна перейти в документированный сектор; это само по себе не подтверждает исправность каждого удалённого датчика. Внешне похожий прибор, соседняя серия или близкая шкала не подтверждают взаимозаменяемость. Для подбора нужны фотография шильдика, точный индекс, тип борта, система и требования к документации.

Заказ и связанные указатели

При запросе УК-68В укажите состояние, комплектность, паспорт и необходимость стендовой проверки. Базовые условия карточки: состояние New, гарантия 6 Months и поставка Pre-Order; фактические сроки и документы подтверждаются в предложении.

Другие приборы собраны в категории «Высотомеры и указатели». Связанные позиции: УИ1-100К, УРВК-18К, УТ-7М, УМС-2,5-2И. Они относятся к близким каналам или одной группе бортового оборудования, но не являются заменами без прямого документального подтверждения.

Тип изделия: Указатель вибрации двигателя

Обозначение: УК-68В

Латинская транслитерация: UK-68V

Альтернативные обозначения: УК-68В; УК 68В; UK-68V

Функция: Показывает уровень вибрации, измеренный на опорах двигателя сопряжённой системой контроля.

Принцип работы: Датчики вибрации и согласующие устройства формируют сигнал системы ИВ-500А, поступающий на стрелочный указатель УК-68В.

Связанная система: Аппаратура контроля вибрации двигателя ИВ-500А.

Сопряжённые устройства: Датчики вибрации МВ-03-2, согласующие устройства УСС-6, электронный блок БЭ-9А и цепи сигнализации.

Диапазон / индикация: Шкала 0–100%, соответствующая калиброванному диапазону виброскорости комплектной системы.

Электропитание / вход: От цепей системы ИВ-500А; вход указателя представляет собой слаботочный измерительный канал.

Применяемость: Документирован с двигателями ТВ2-117 и на семействе Ми-8; для других двигателей требуется проверка системы.

Место установки: Панель контроля двигателей в кабине.

Примечание по совместимости: При команде контроля стрелка должна перейти в документированный сектор; это само по себе не подтверждает исправность каждого удалённого датчика.

Состояние: New

Гарантия: 6 Months

Статус наличия: Pre-Order

Техническая документация: Паспорт изделия, документация связанной системы, руководство воздушного судна и записи проверки при наличии

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
