ИТЭ-2ТБ2

Принцип дистанционного измерения оборотов

Датчик-генератор преобразует вращение приводного вала в трёхфазный электрический сигнал, частота которого пропорциональна оборотам. В измерителе этот сигнал создаёт вращающееся магнитное поле, а магнитоиндукционный узел преобразует скорость вращения в угловое перемещение стрелки.

ИТЭ-2ТБ и ИТЭ-2ТБ2 получают дистанционный электрический сигнал от совместимых датчиков оборотов. Точный тип датчика и коэффициент привода нельзя выбирать только по диапазону шкалы — их сверяют по схеме двигателя и паспорту комплекта. Кабельная линия, фазировка и механическое передаточное отношение привода являются частью измерительного канала и должны соответствовать документации установки.

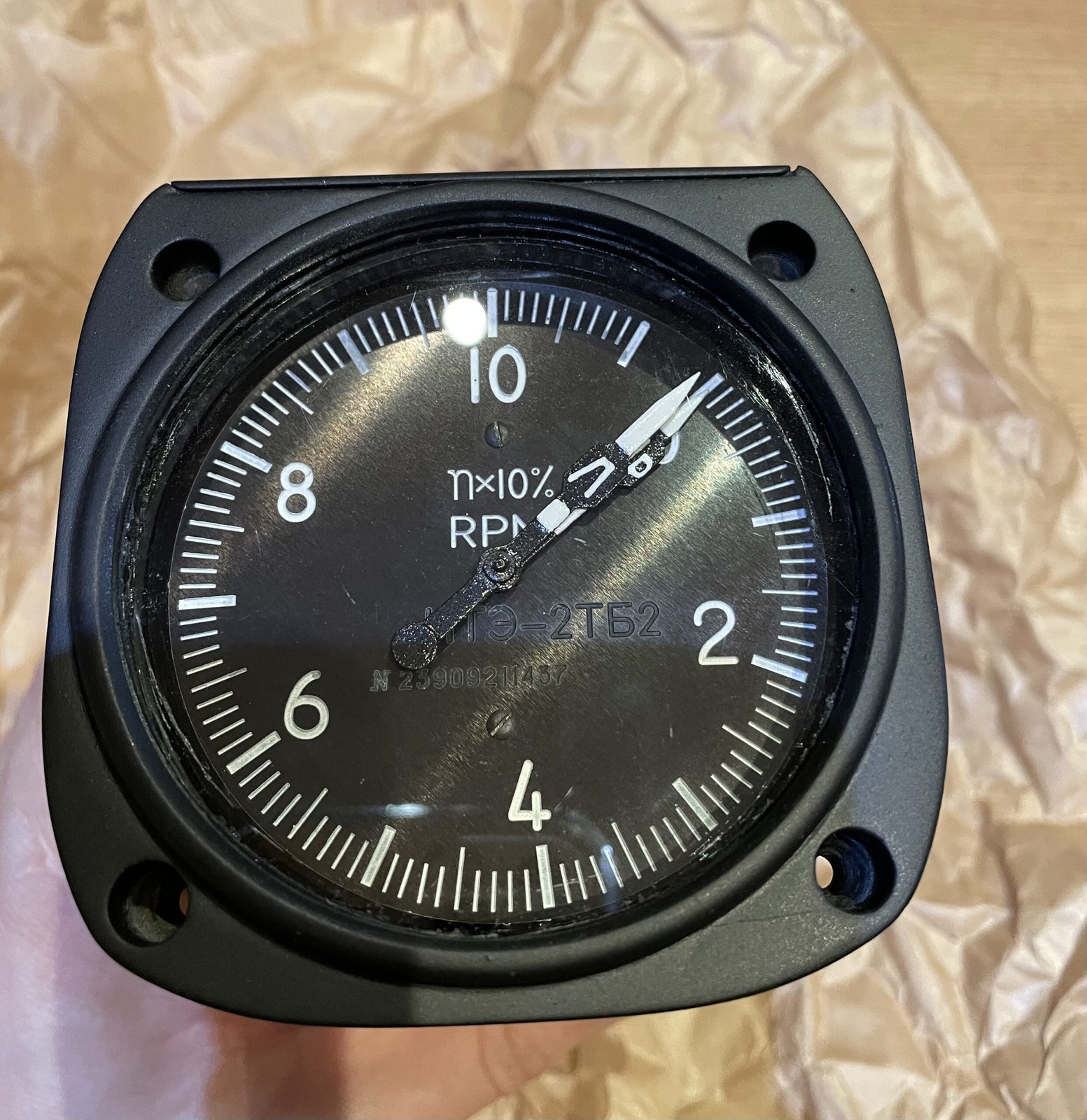

Шкала и рабочие характеристики ИТЭ-2ТБ2

Для семейства ИТЭ-2ТБ подтверждены диапазон показаний 10–110%, рабочий диапазон 60–100% и погрешность в рабочем диапазоне ±0,5%. Исполнения ИТЭ-2ТБ и ИТЭ-2ТБ2 имеют встроенное белое освещение циферблата; параметры подсветки конкретной серии проверяют по паспорту.

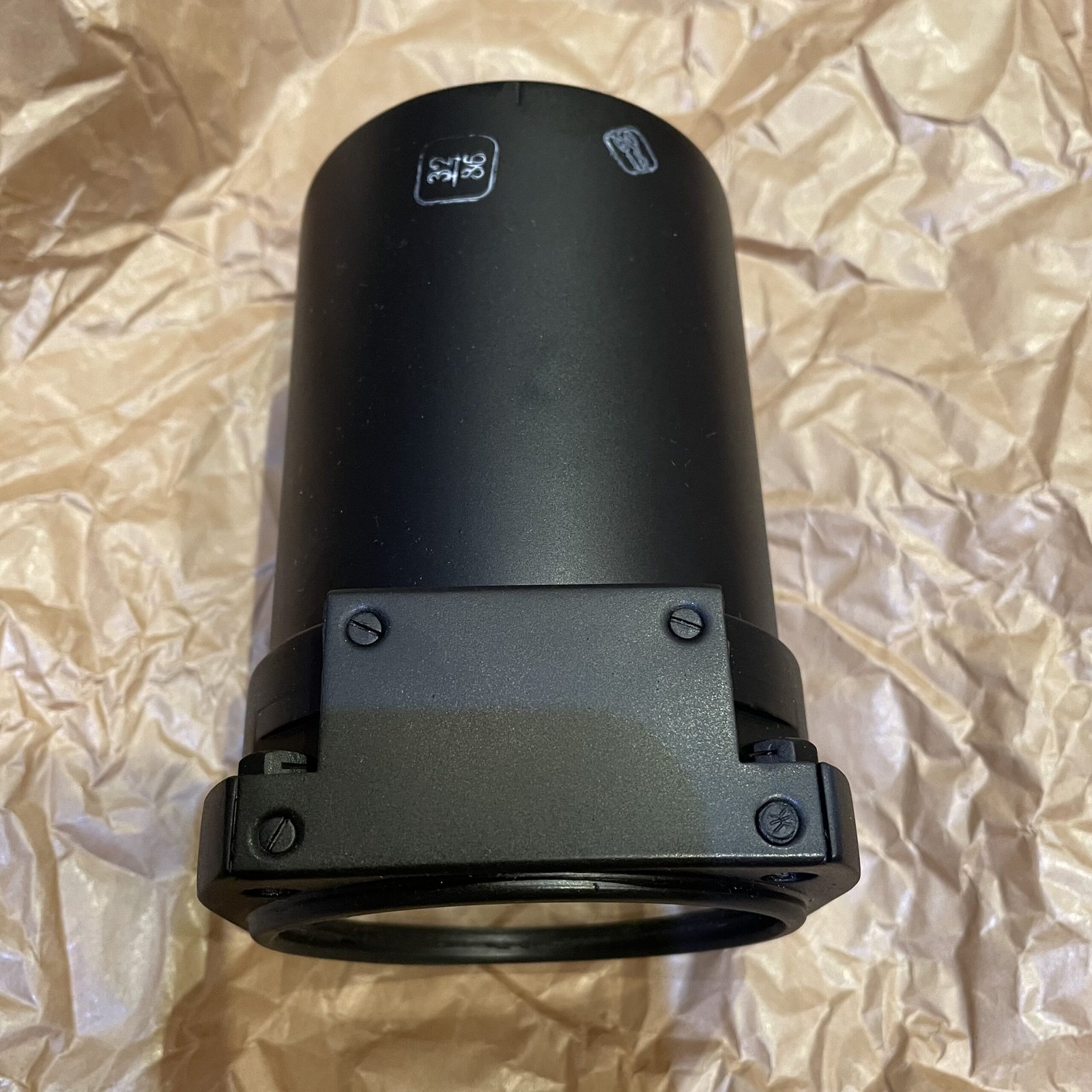

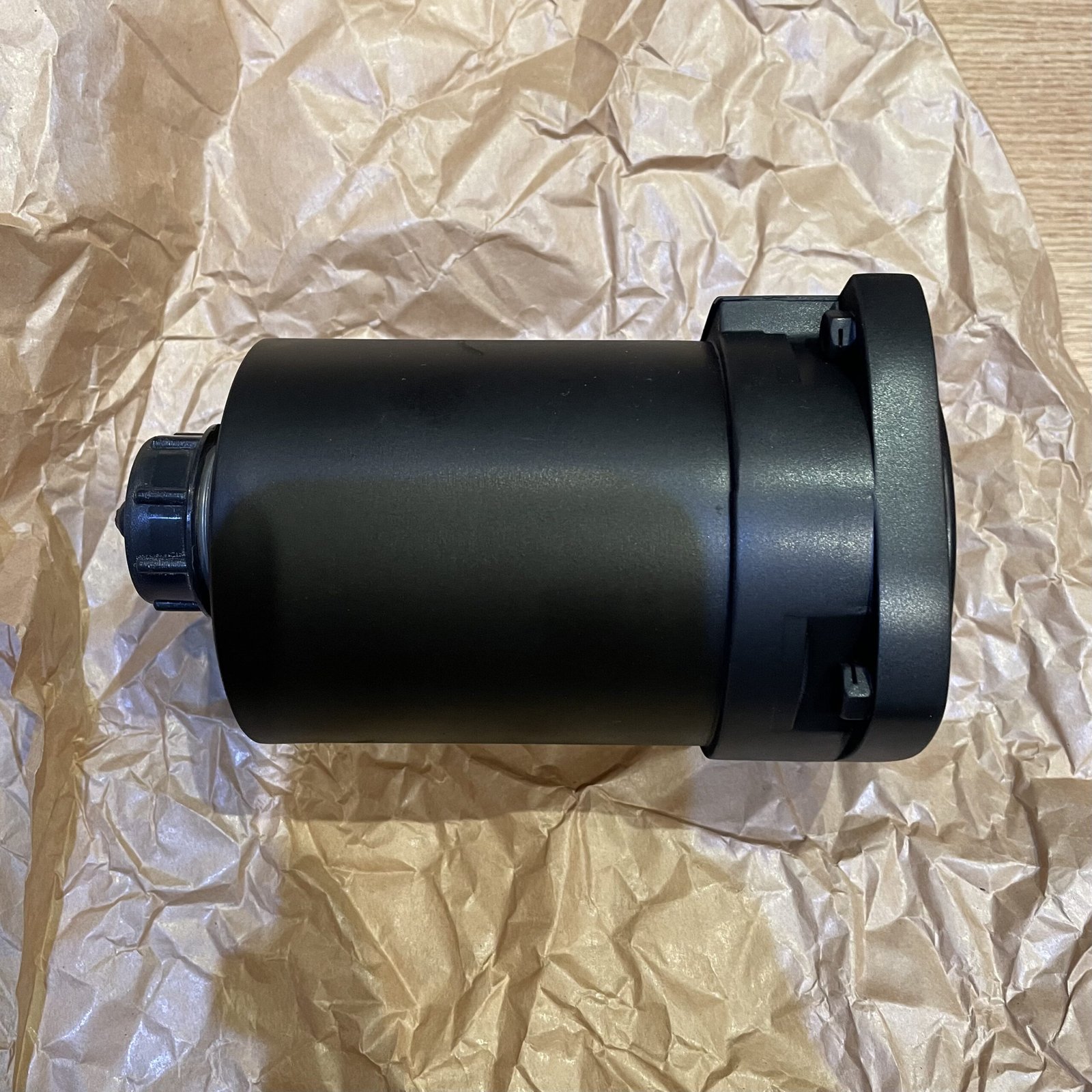

Проверку показаний выполняют в комплекте с датчиком на установке проверки тахометров либо по эталонной частоте. Перед монтажом контролируют плавность движения стрелки, нулевое положение, состояние циферблата, разъёма, корпуса и подсветки. Внешнее сходство разных ИТЭ не подтверждает одинаковую градуировку или электрическую совместимость.

Идентификация и заказ индикатора

При заказе необходимо указывать точное обозначение ИТЭ-2ТБ2, исполнение циферблата, диапазон, тип освещения, сопряжённый датчик и воздушное судно. Суффиксы ТБ, ТБ1 и ТБ2 относятся к отдельным исполнениям и не должны объединяться как взаимозаменяемые без документации.

Другие приборы контроля параметров полёта и двигателя собраны в категории «Высотомеры и указатели». Для предложения полезно приложить фотографию лицевой панели и шильдика, а также указать требуемый паспорт или записи проверки. Связанные позиции в карточке не являются автоматическими заменами.
