ИП52-03 / ИП-52-03

Функция индикатора ИП52-03

Основная функция ИП52-03 — отображать экипажу текущее состояние контролируемого механизма на приборной панели. Индикатор принимает дискретные сигналы от концевых выключателей или связанных цепей контроля положения и выводит соответствующее состояние через встроенную световую индикацию. Это позволяет экипажу понимать, выпущен ли элемент, убран, зафиксирован на замках, находится в промежуточном положении или имеет признак отказа в зависимости от логики системы. Прибор используется там, где прямой визуальный контроль механизма из кабины невозможен.

Контролируемые системы и элементы ВС

В исходном контексте ИП52-03 / ИП52-03А связан с боевыми самолетами семейства Су, включая Су-27 и Су-30. Индикаторы серии ИП52 могут отображать положение шасси, механизации крыла, тормозных щитков и автоматических панелей воздухозаборников в зависимости от типа воздушного судна и компоновки панели. Конкретные отображаемые состояния и надписи зависят от исполнения прибора и схемы борта. Поэтому точную функцию конкретного ИП52-03 нужно подтверждать по перечню оборудования ВС и документации приборной панели.

Логика индикации и входные сигналы

Индикатор работает с дискретными сигналами положения от концевых выключателей или аналогичных цепей контроля. Согласно исходным данным, сигналы могут поступать от выключателей типа ВК2-200Р или АМ800К в зависимости от контролируемой системы. Зеленая индикация обычно означает, что элемент зафиксирован в требуемом рабочем положении, а красная может показывать промежуточное, незапертое или аварийное состояние. Отсутствие свечения может соответствовать убранному и зафиксированному положению, если это предусмотрено логикой конкретной схемы ВС.

Конструкция и монтаж в кабине

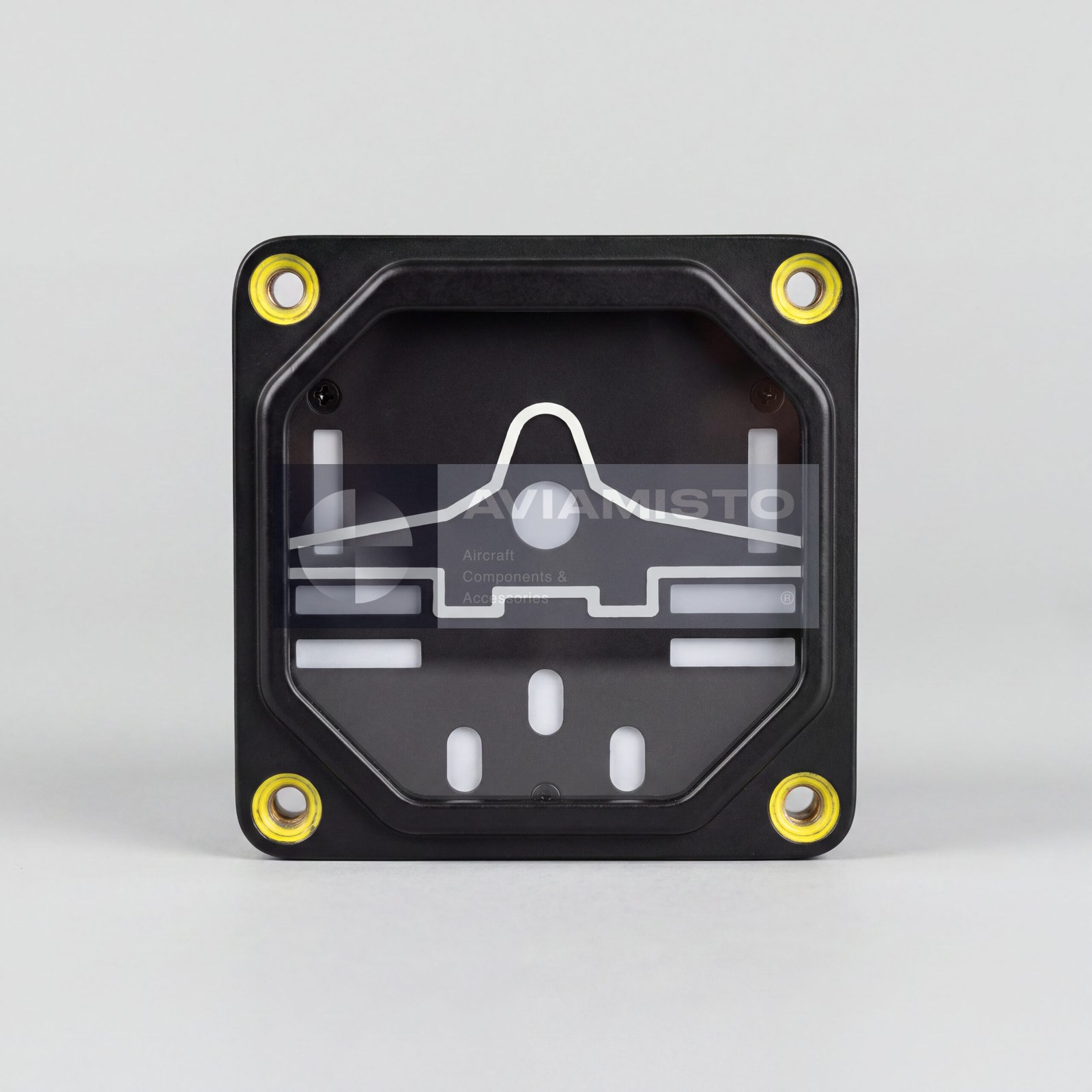

ИП52-03 описывается как кабинный авиационный прибор в компактном металлическом корпусе. Он устанавливается на приборную панель и подключается к бортовой электросети через задний штепсельный разъем / цоколь. Крепление может выполняться винтами за фланец или с помощью крепежного хомута в зависимости от исполнения и конструкции панели. Прибор рассчитан на работу в условиях кабины и должен выдерживать авиационные вибрационные и температурные нагрузки, характерные для боевых самолетов. Распиновку и монтажные размеры следует подтверждать по официальному чертежу.

Идентификация и заказ ИП52-03

Перед заказом ИП52-03 / ИП-52-03 нужно подтвердить точное обозначение, ссылку на чертеж / ТУ, тип воздушного судна, требуемую модификацию и комплект документов. Смежные версии включают ИП52-03А, ИП52-04, ИП52-05 и ИП52-16А, но они могут отличаться шкалой, схемой индикации, входной логикой или применяемостью. Изделие может требоваться для ремонта кабинной индикации, замены неисправного индикатора положения, восстановления воздушного судна или складского фонда. Паспорт, отметки приемки, серийный номер и записи стендовой проверки желательно проверять до отгрузки.

Связанные приборы: ИП52-05 / ИП-52-05, УИ1-100К, УИ3-3К. Ссылки сгруппированы по функции и системе и не означают взаимозаменяемость.
