ДА-200П
Пилотажный прибор
Описание

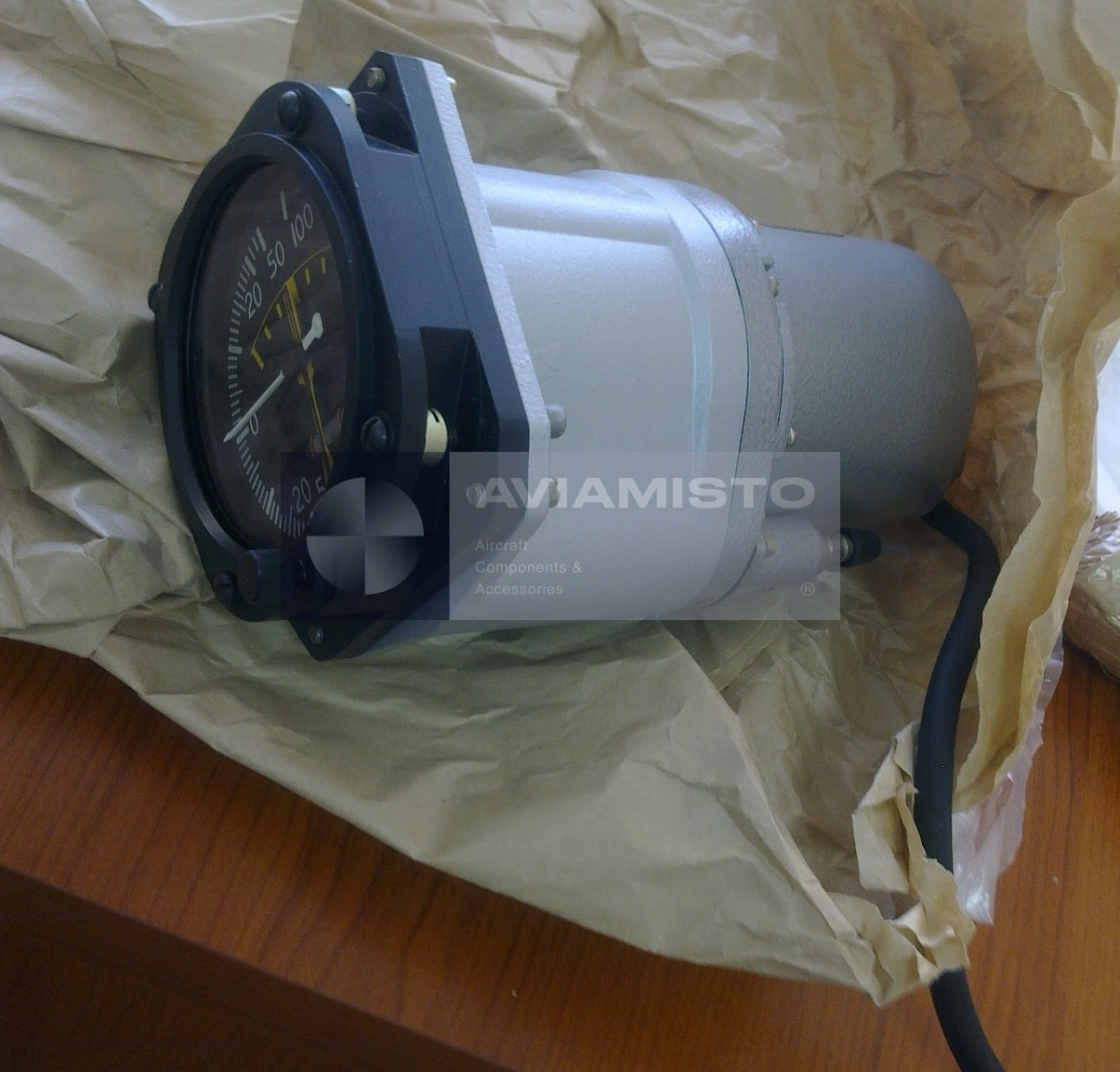

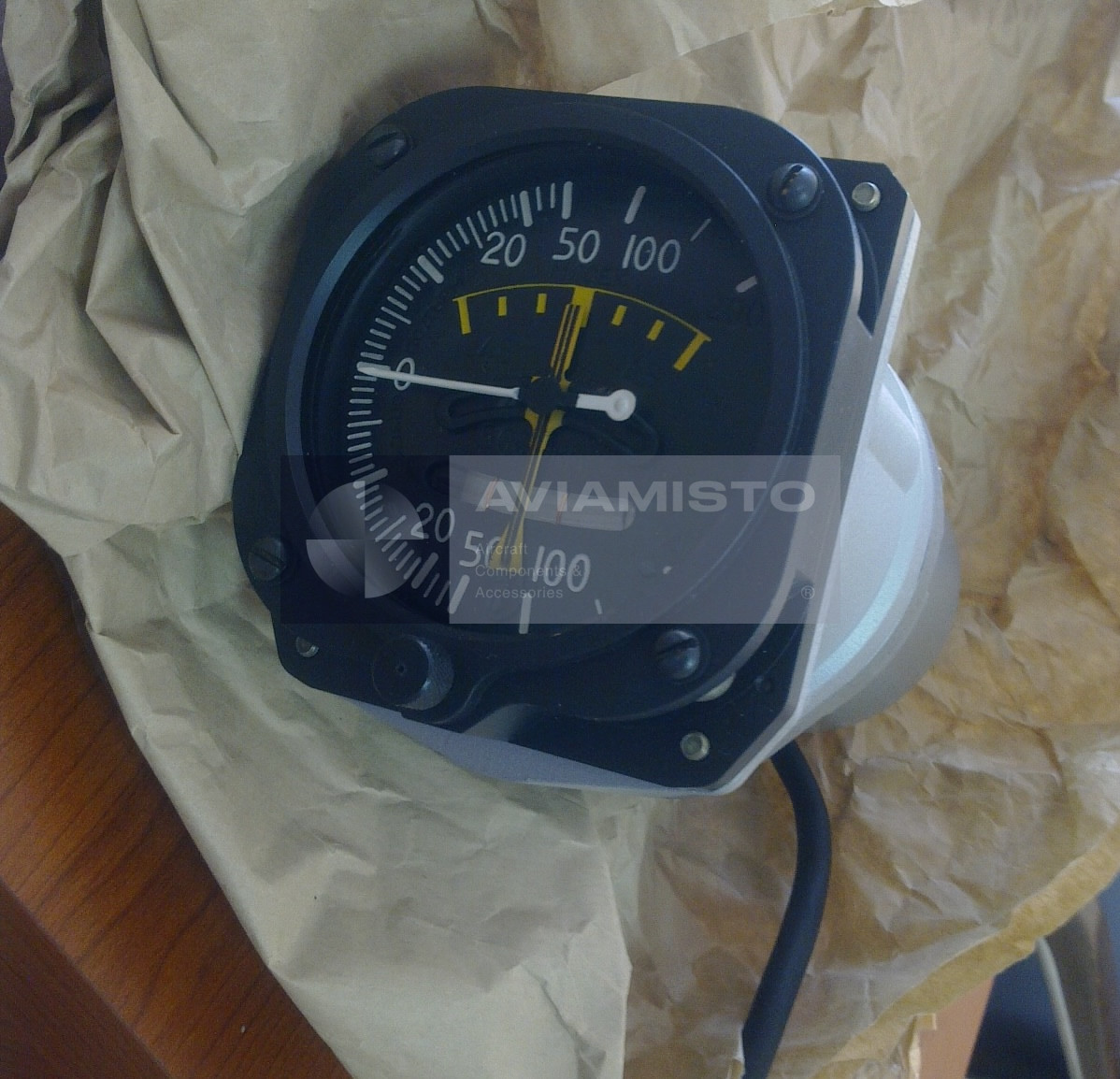

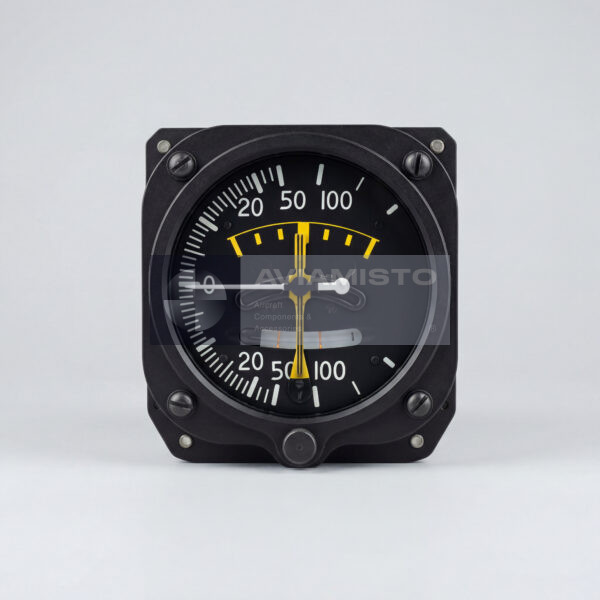

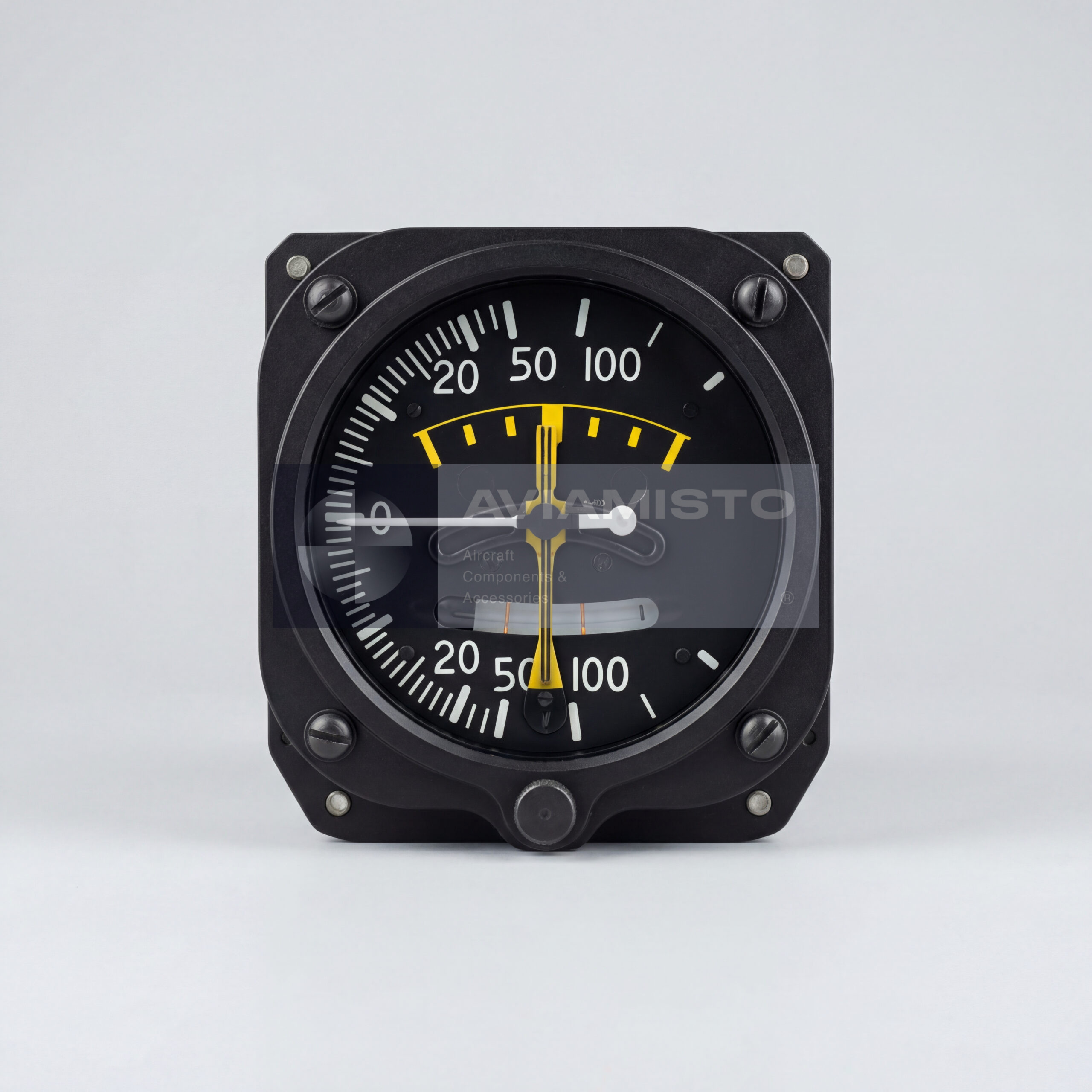

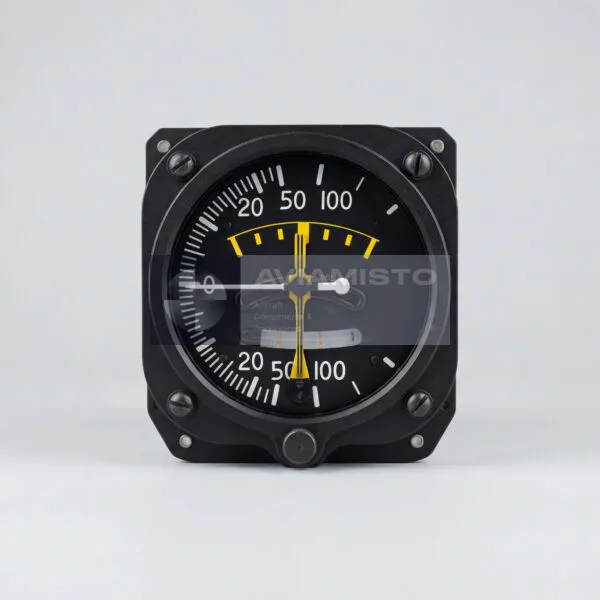

ДА-200П — комбинированный пилотажный прибор
ДА-200П объединяет в одном корпусе вариометр, электрический указатель поворота и жидкостный указатель скольжения. Такое построение позволяет экипажу одновременно контролировать скорость набора или снижения, направление разворота и координацию манёвра. Прибор является средством индикации и не заменяет основной авиагоризонт или систему воздушных сигналов.
Вариометрическая часть подключается к статической магистрали. При изменении высоты разность между давлением в чувствительном элементе и давлением в корпусе преобразуется в отклонение стрелки. Подтверждённый диапазон шкалы составляет до 200 м/с при наборе и снижении; шкала неравномерная и обеспечивает более удобное считывание малых вертикальных скоростей.
Полное описаниеСвернуть описание
Указание поворота и скольжения в ДА-200П
Гироскопическая часть показывает направление разворота. Разметка шкалы позволяет оценивать правильный разворот с креном до 45° при расчётной скорости 500 км/ч, однако стрелку нельзя трактовать как самостоятельный точный измеритель угла крена во всех режимах. Показание зависит от угловой скорости разворота и условий, для которых выполнена градуировка.
Указатель скольжения выполнен в виде изогнутой стеклянной трубки с демпфирующей жидкостью и шариком. Положение шарика помогает оценивать координацию разворота. Совместное наблюдение трёх элементов особенно полезно при контроле режима полёта по резервным приборам.
Установка прибора в кабине и работа в системе
Открытая техническая литература и описание кабины подтверждают применение ДА-200П как комбинированного резервного прибора на реактивных самолётах; среди документированных применений встречается Як-38. Для другого типа воздушного судна применяемость следует подтверждать отдельно. Для корректной работы важны исправность статической линии, питание гироскопического узла, положение прибора на панели и выполнение предусмотренной предполётной проверки.
Перед установкой проверяют нулевое положение стрелок, плавность хода вариометра, работу указателя поворота, свободное перемещение шарика, состояние стекла, корпуса, разъёма и штуцера. Проверку диапазонов и погрешностей выполняют по паспорту конкретного исполнения на соответствующем стенде.
Идентификация и заказ ДА-200П
Обозначение ДА-200П относится к конкретному исполнению прибора. Его нельзя автоматически считать взаимозаменяемым с ДА-200 или ДА-200К: электрические подключения, подсветку, разъём и монтажное исполнение необходимо сверять по паспорту и документации самолёта. Не следует переносить характеристики ДА-30П или другого внешне похожего комбинированного прибора: одинаковая функциональная схема не подтверждает одинаковое питание, массу или метрологические данные.

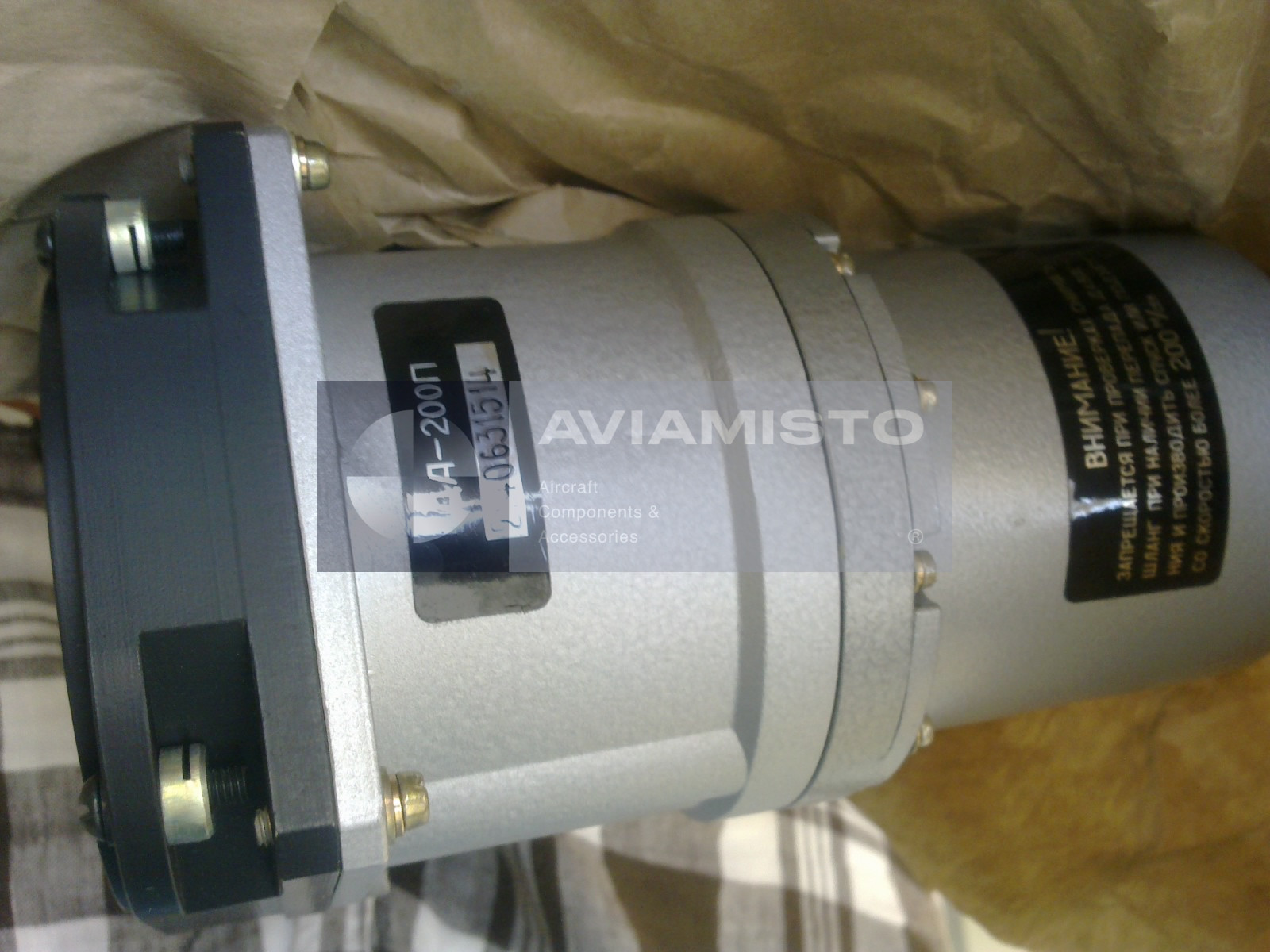

При запросе укажите полное обозначение, фотографию шильдика и лицевой панели, тип воздушного судна, назначение замены и требуемую документацию. Другие приборы этого класса представлены в категории «Высотомеры и указатели». Связанные позиции служат для навигации по каталогу и не считаются взаимозаменяемыми без документального подтверждения.
Технические характеристики
- Тип изделия
- Комбинированный указатель вертикальной скорости, поворота и скольжения
- Обозначение
- ДА-200П
- Альтернативные обозначения
- ДА-200П; ДА 200П; DA-200P; DA 200P
- Функция
- Индикация скорости набора/снижения, направления разворота и бокового скольжения
- Состав прибора
- Вариометр; электрический гироскопический указатель поворота; жидкостный шариковый указатель скольжения
Все характеристикиСвернуть характеристики
- Диапазон вертикальной скорости
- До ±200 м/с
- Шкала вариометра
- Неравномерная
- Подключение по давлению
- Статическая система воздушного судна для вариометрической части
- Подтверждённое применение
- Самолёт Як-38; другие установки требуют подтверждения
- Установка
- Приборная панель кабины
- Взаимозаменяемость
- Не подтверждена с ДА-200, ДА-200К или ДА-30П без документации
- Техническая документация
- Паспорт изделия, руководство по техническому обслуживанию ВС и записи проверки при наличии
