СМЗ 28-28-1 (СМ 22)
Зеркальная самолётная лампа
Описание
Назначение
СМЗ 28-28-1 (СМ 22) — зеркальная самолётная лампа накаливания для бортовой сети напряжением 28 В. Покрытие на части стеклянной колбы отражает свет нити в рабочую сторону светильника и не даёт ему равномерно расходиться во все стороны. Лампа применяется в бортовом аэронавигационном огне БАНО-45, где зеркальная колба направляет свет в оптическую систему светильника.
Полное описаниеСвернуть описание
Электрические и световые параметры
Номинальные параметры лампы — 28 В и 28 Вт. Для этого исполнения указан параметр: максимальная осевая сила света 235 кд; номинальная продолжительность горения — 100 ч. СМ 22 — принятое альтернативное обозначение. При подборе необходимо учитывать индексированный цоколь BAY15s. При подборе эти значения сверяют с документацией на светильник, а не определяют по внешнему сходству.
Конструкция

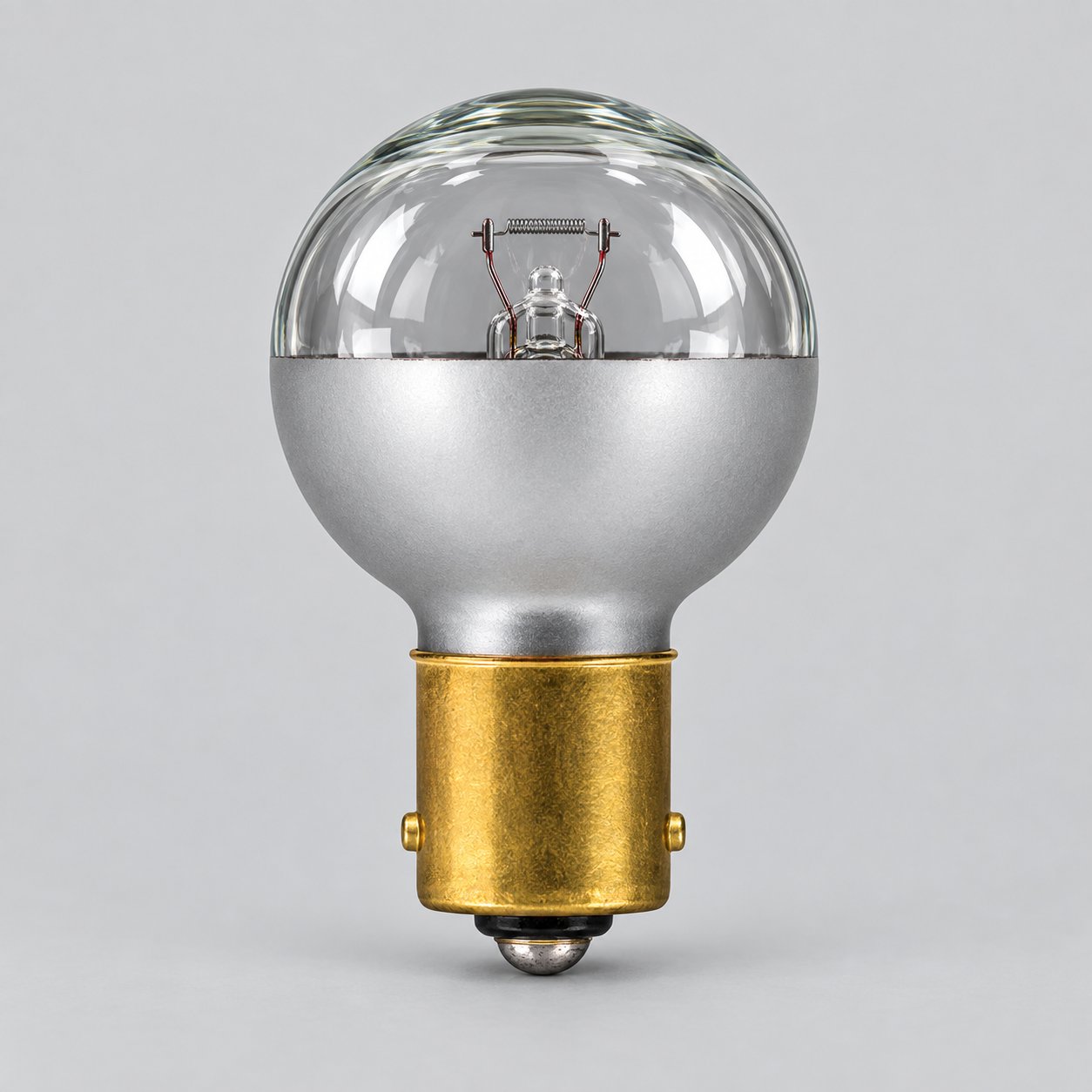

Лампа состоит из прозрачной части колбы, сформированного зеркального покрытия, вольфрамовой нити и металлического цоколя BAY15s/18. Габариты составляют примерно 54 × 33 мм. Зеркальный слой входит в оптическую схему, поэтому царапины, потемнение, повреждение стекла или свободно перемещающиеся внутренние детали недопустимы. Перед установкой также проверяют чистоту контактов, целостность цоколя и отсутствие следов перегрева.
Подбор и установка
Перед заказом проверяют полное обозначение, напряжение, мощность, тип цоколя, расположение контактов и допустимый размер колбы. Лампы семейства СМЗ могут быть похожи внешне, но отличаться цоколем, параметрами нити и формой отражающего покрытия. Установку выполняют при отключённой цепи, не нажимая на колбу и не загрязняя стекло. Цоколь должен фиксироваться в патроне без усилия и перекоса.
Заказ
Для заказа укажите полное обозначение СМЗ 28-28-1 (СМ 22). Если лампа подбирается к установленному светильнику, желательно сообщить его обозначение или ссылку на эксплуатационную документацию: это позволит проверить контакты и посадочные размеры. Другие изделия этой группы представлены в разделе «Авиационные лампы». Общий принцип работы описан в справочном материале о лампах накаливания.
Технические характеристики
- Тип изделия
- Зеркальная самолётная лампа накаливания
- Обозначение
- СМЗ 28-28-1 (СМ 22)
- Альтернативное обозначение
- СМ 22
- Номинальное напряжение
- 28 В
- Номинальная мощность
- 28 Вт
Все характеристикиСвернуть характеристики
- Количество нитей
- Одна
- Световой параметр
- Максимальная осевая сила света: 235 кд
- Номинальная продолжительность горения
- 100 ч
- Тип цоколя
- BAY15s/18
- Общая длина
- 54 мм
- Максимальный диаметр
- 33 мм
- Колба
- Стеклянная, с частичным внутренним зеркальным покрытием
- Источник света
- Вольфрамовая нить
- Применение
- Бортовой аэронавигационный огонь БАНО-45
- Подбор
- По полному обозначению, напряжению, мощности, цоколю и расположению контактов
