КМ 24-50
коммутаторная лампа
Описание
Что представляет собой лампа КМ 24-50?
КМ 24-50 — малогабаритная коммутаторная лампа накаливания для световой индикации в телефонных коммутаторах, автоматических телефонных и телеграфных станциях, панелях управления и совместимой сигнальной аппаратуре. Обозначение соответствует исполнению на 24 В и 50 мА. Это лампа общего сигнального назначения; применение в конкретном авиационном приборе или системе должно подтверждаться документацией оборудования.
Полное описаниеСвернуть описание
Электрические и световые параметры
Номинальная рабочая точка составляет 24 В при токе 50 мА. Достоверные открытые источники не дают согласованных значений светового потока и ресурса именно для этой маркировки, поэтому эти параметры в карточке не назначены. Исполнение T6,8 на 24 В и 50 мА встречается в каталогах коммутаторных ламп, однако обозначение КМ следует сверять по маркировке: в распространённом ряду также указаны варианты 24 В / 35 мА и 24 В / 90 мА. Лампу можно применять в совместимых цепях переменного или постоянного тока, если это предусмотрено схемой аппаратуры. Повышенное напряжение увеличивает температуру нити и сокращает ресурс, а пониженное уменьшает световой поток.
Конструкция T6,8 и установка

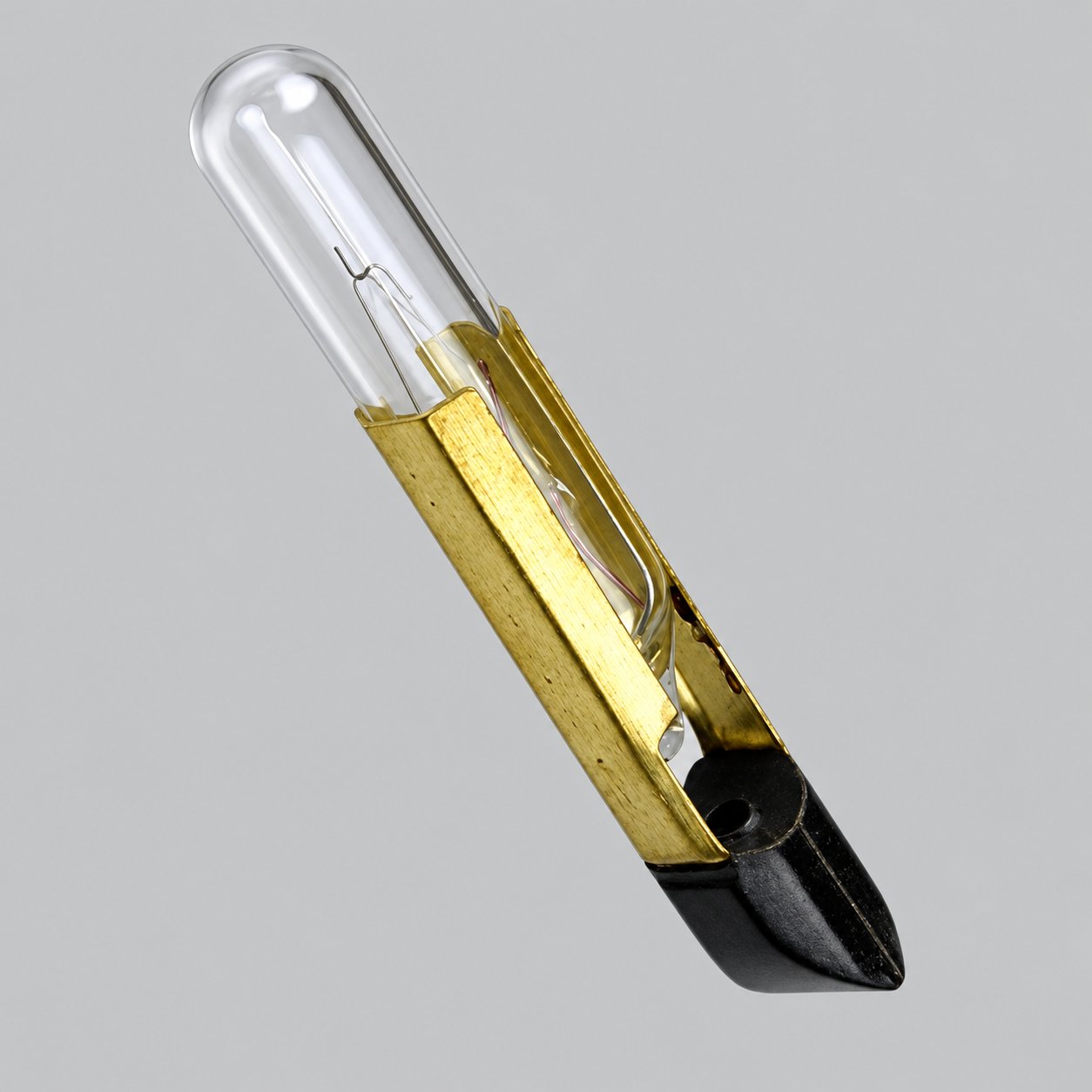

Лампа имеет узкую прозрачную трубчатую колбу диаметром около 6,6 мм и общую длину около 46 мм. Цоколь T6,8 выполнен с двумя латунными контактными пластинами и изолирующим наконечником. Такая конструкция рассчитана на соответствующий держатель. Резьбовую, штифтовую или внешне похожую лампу с иным расположением контактов нельзя устанавливать без проверки посадочного места. Нить рассчитана на сигнальный режим и повышенную механическую стойкость, однако колба и контакты требуют аккуратного обращения.
Подбор и совместимость
Лампу подбирают по полному обозначению, напряжению, току, типу цоколя и размерам. Изделия семейства КМ внешне похожи, но рассчитаны на разные режимы питания. Одного совпадения по напряжению недостаточно: ток и световой поток могут отличаться. Для сравнения в каталоге представлены КМ 24-90, КМ 12-90, КМ 48-50, КМ 6-50; эти ссылки не означают взаимозаменяемость. Общий принцип работы описан в справочном материале о лампе накаливания.
Проверка и данные для заказа
Перед установкой осматривают стекло, держатели нити, латунные контактные пластины и изолирующий наконечник. Контакты должны быть чистыми и неповреждёнными, а лампа — входить в держатель без усилия. В запросе укажите точное обозначение КМ 24-50, количество, тип аппаратуры или держателя и требования к документам. Если маркировка читается плохо, приложите фотографию лампы и упаковки.
Технические характеристики
- Тип изделия
- Малогабаритная коммутаторная лампа накаливания
- Назначение
- Световая индикация в совместимой сигнальной аппаратуре
- Принцип действия
- Свечение нити накала
- Номинальное напряжение
- 24 В
- Номинальный ток
- 50 мА
Все характеристикиСвернуть характеристики
- Цоколь
- T6,8, коммутаторный
- Форма колбы
- Прозрачная трубчатая колба
- Диаметр колбы
- 6,6 мм
- Общая длина
- 46 мм
- Цепь питания
- Совместимая цепь переменного или постоянного тока
- Примечание по идентификации
- Точное обозначение КМ сверяется по маркировке лампы или упаковки
