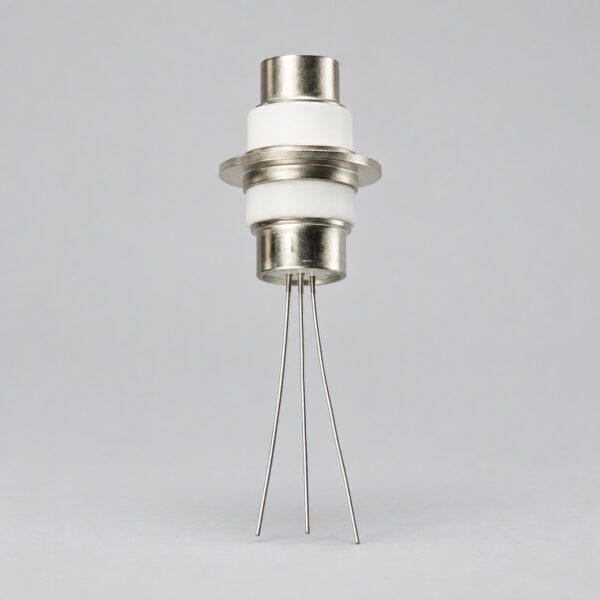

ГИ-48
Металлокерамический генераторный триод
Описание
Назначение и рабочий режим
ГИ-48 — компактный генераторный триод для генерирования колебаний и усиления ВЧ-мощности в специальной радиотехнической аппаратуре. Лампа рассчитана на импульсный режим и обеспечивает не менее 1 кВт выходной мощности на справочной частоте 900 МГц.
Полное описаниеСвернуть описание
Конструкция и охлаждение
Металлокерамический корпус имеет дисковые выводы электродов и гибкие выводы подогревателя. В каталогах встречаются исполнения с резьбовым и безрезьбовым анодным выводом; карточка относится к обозначению ГИ-48, поэтому нужное механическое исполнение указывают при заказе.
Основные параметры
Номинальное напряжение накала — 6,3 В, ток — 415 ± 55 мА. Справочные значения: ток анода 31 ± 14 мА, крутизна около 10 мА/В, коэффициент усиления 30 ± 10. Импульсное напряжение анода допускается до 2 кВ, мощность рассеяния анода с радиатором — до 15 Вт.
Подбор и проверка перед установкой
Перед установкой уточняют, требуется ли резьбовое или безрезьбовое исполнение, затем сверяют дисковые контакты и гибкие выводы. Керамические кольца и спаи осматривают на повреждения; технические условия — ТФ3.320.011 ТУ.
Общий принцип работы описан в статье об электронных лампах. Другие изделия представлены в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГИ-48
- Тип прибора
- Генераторный триод
- Назначение
- Генерирование ВЧ-колебаний и усиление мощности
- Исполнение
- Металлокерамическое, дисковые выводы
- Исполнения анодного вывода
- С резьбой или без резьбы
Все характеристикиСвернуть характеристики
- Напряжение накала
- 6,3 В
- Ток накала
- 415 ± 55 мА
- Ток анода
- 31 ± 14 мА
- Крутизна характеристики
- Около 10 мА/В
- Коэффициент усиления
- 30 ± 10
- Выходная мощность в импульсе, не менее
- 1 кВт
- Справочная рабочая частота
- 900 МГц
- Импульсное напряжение анода, не более
- 2 кВ
- Мощность рассеяния анода с радиатором, не более
- 15 Вт
- Охлаждение
- Естественное воздушное с радиатором
- Масса
- Не более 19 г
- Наработка, не менее
- 1000 ч
- Технические условия
- ТФ3.320.011 ТУ
